Прибор вакуумного фильтрования ПВФ 47/2 НБ (М1)

Прибор вакуумного фильтрования для определения чистоты нефтепродуктов, жидких топлив, масел и присадок ПВФ-47/2 НБ (М1)

Прибор вакуумного фильтрования предназначен для фильтрации жидких топлив для карбюраторных, дизельных и реактивных двигателей при определении содержания в них механических примесей по ГОСТ 10577-78. Изготавливается с 1, 2, 3, 4, 5 или 6 воронками под мембранный фильтр Ø47 мм.

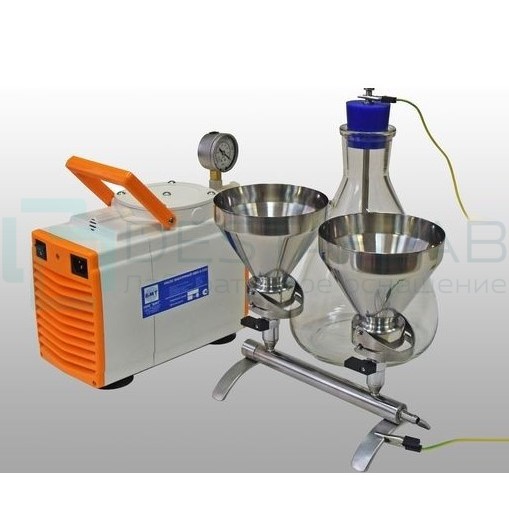

Комплект поставки

• фильтровальная ячейка с воронками из нержавеющей стали объёмом 500 мл
• химически стойкий вакуумный мембранный насос НВМ-0,33II ХС
• ресивер (колба Бунзена) объёмом 2500 или 5000 мл с силиконовой пробкой
• фильтр-влагоотделитель ФВГ-022
• заземляющее устройство
• комплект трубопроводов.

Характеристики составных частей

Фильтровальная ячейка

для фильтрования под вакуумом. Состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. Краны на коллекторе позволяют отключать и подключать к источнику вакуума каждую воронку. Воронки отполированы и не имеют швов. На внутренней стороне воронок нанесены риски для контроля залитого объёма по 100 мл. Ячейка снабжена заземляющим устройством, резьбовые соединения уплотнены токопроводящим герметиком. Крышки из нержавеющей стали поставляются по запросу.

• диаметр мембранного фильтра: 47 мм
• материал: нержавеющая сталь
• рабочий объём воронки: 500 мл
• количество воронок в ячейке: 1, 2, 3, 4, 5 или 6 шт
• габариты: 122-872 мм х 206 мм х 122 мм
• масса: 1,3-7,6 кг

Вакуумный мембранный насос НВМ-0,33II ХС

компактный вакуумный насос мембранного типа с химически стойкой диафрагмой для систем лабораторного фильтрования агрессивных сред. Снабжён вакуумметром с гидрозаполненной шкалой, вентилем для регулировки и сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

• вакуум: до -0,8 кгс/см2
• производительность: 20 л/мин
• потребляемая мощность: 160 Вт
• сеть электропитания: однофазная, 230В, 50Гц
• габариты: 215 мм х 235 мм х 120 мм
• масса: 7 кг

14 кг/0,1 м3
