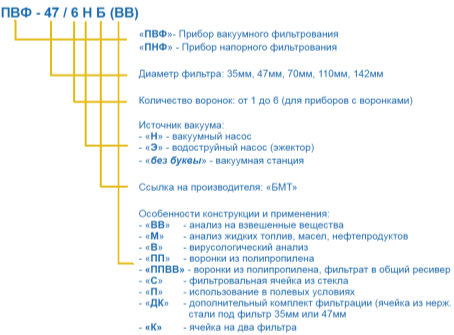

Прибор вакуумного фильтрования ПВФ 35/1 НБ (М2) моноблок

Прибор вакуумного фильтрования для определения чистоты нефтепродуктов, жидких топлив, масел и присадок ПВФ-35/1 НБ (М2) моноблок

Прибор вакуумного фильтрования предназначен для фильтрации дизельных топлив при определении содержания в них нерастворённых веществ (общих загрязнений) по EN 12662. Изготавливается с 1, 2, 3, 4, 5 или 6 воронками под фильтр Ø35 мм.

Комплект поставки

• фильтровальная ячейка с воронками из нержавеющей стали объёмом 500 мл
• химически стойкий вакуумный мембранный насос НВМ-0,50ХС
• ресивер (колба Бунзена) объёмом 2500 или 5000 мл с силиконовой пробкой (только для приборов с 2-6 воронками)
• фильтр-влагоотделитель ФВГ-022
• заземляющее устройство
• комплект трубопроводов.

Характеристики составных частей

Фильтровальная ячейка-моноблок с 1 воронкой

для фильтрования под вакуумом. Представляет собой стальной моноблок из воронки с фильтродержателем и приёмного бака. Фильтродержатель состоит из коллектора с основанием, на верхнем торце которого находится титановая фритта для размещения дискового фильтра. Воронка крепится к основанию при помощи зажима. Кран позволяет отключать и подключать воронку к источнику вакуума. Воронка отполирована и не имеет швов. На внутренней стороне воронки нанесены риски для контроля залитого объёма по 100 мл. Ячейка снабжена заземляющим устройством, резьбовое соединение уплотнено токопроводящим герметиком. Крышка из нержавеющей стали поставляется по запросу.

• диаметр фильтра: 35 мм.
• материал: нержавеющая сталь
• рабочий объём воронки: 500 мл
• рабочий объём приёмного бака: 0,7 л
• количество воронок в ячейке: 1 шт
• габариты: 245х120х308 мм
• масса: 3,9 кг

Фильтровальная ячейка с 3-6 воронками

для фильтрования под вакуумом. Состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. Краны на коллекторе позволяют отключать и подключать к источнику вакуума каждую воронку. Воронки отполированы и не имеют швов. На внутренней стороне воронок нанесены риски со значениями для контроля залитого объёма по 100 мл. Ячейка снабжена заземляющим устройством, резьбовые соединения уплотнены токопроводящим герметиком. Крышки из нержавеющей стали поставляются по запросу.

• диаметр фильтра: 35 или 47 мм
• материал: нержавеющая сталь
• рабочий объём воронки: 500 мл
• количество воронок в ячейке: 2, 3, 4, 5 или 6 шт
• габариты: 122-872 мм х 206 мм х 122 мм
• масса: 1,3-7,6 кг

Вакуумный мембранный насос НВМ-0,50II ХС

вакуумный насос мембранного типа с химически стойкой диафрагмой для систем лабораторного фильтрования. Снабжён вакуумметром, вентилем для регулировки и сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

• вакуум: до -0,95 кгс/см2 (остаточное давление 5 кПа)
• производительность: 30 л/мин
• потребляемая мощность: 160 Вт
• сеть электропитания: однофазная, 230В, 50Гц
• габариты: 300 мм х 235 мм х 120 мм
• масса: 11 кг
