Искор-259КД - корреляционный течеискатель

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_866-00-00014454

Артикул: TC_866-00-00014454
Номер товара: 94483

Характеристики

Все характеристики

Назначение корреляционного течеискателя Искор-259КД

Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
Уточнение местам утечки акустическим течеискателем.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции корреляционным течеискателем Искор-259КД

Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
Поиск подземных коммуникаций (кабели, трубопроводы).
Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
Функция сохранения координат для нанесения на карту.
Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

Основные преимущества корреляционного течеискателя Искор-259КД

Высокая помехозащищенность.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания.
Проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение корреляционного течеискателя Искор-259КД

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

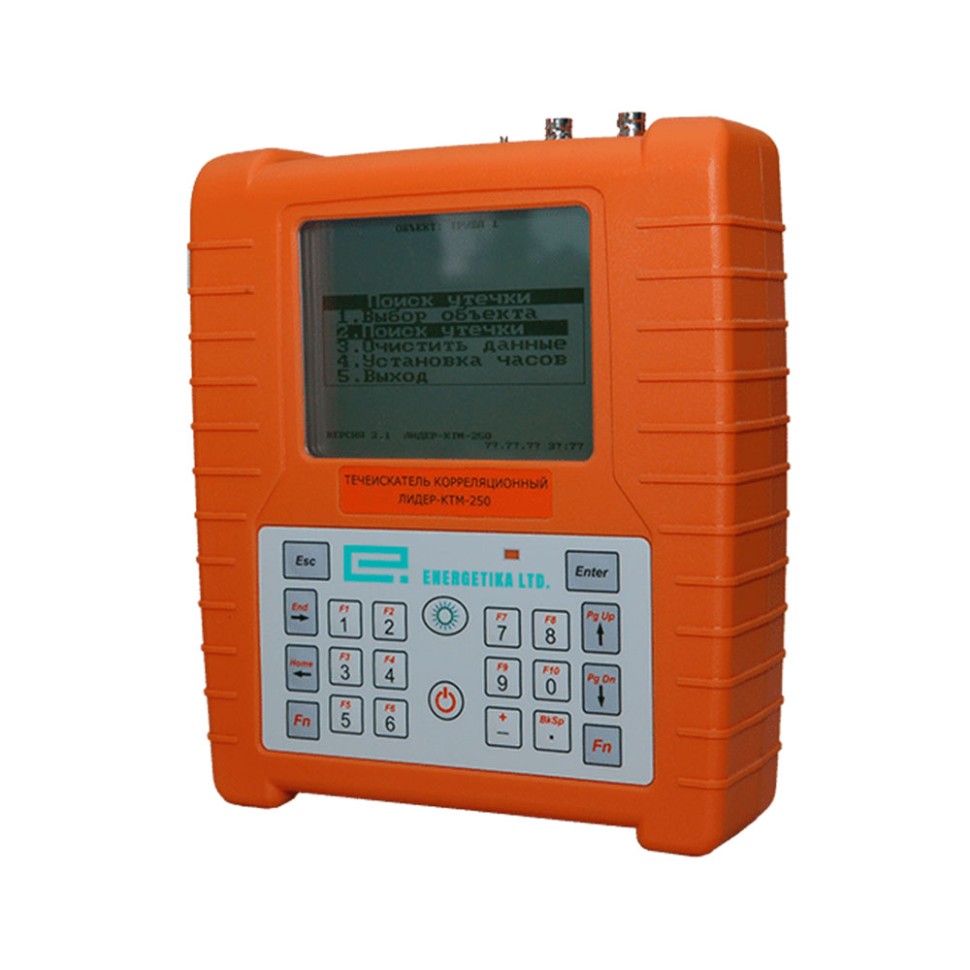

Характеристики корреляционного течеискателя ЛИДЕР-КТМ-250

Параметр	Значение
Рабочий диапазон частот	10...10 000 Гц
Эффективная рабочая длина обследуемого участка:
- при использовании одной катушки	250 м
- при использовании двух катушек	500 м
Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с):
- от 15 до 120 мс	±0,2 (0,24 м)
- от 120 до 490 мс	±0,3 (0,36 м)
- от 490 до 740 мс	±0,5 (0,6 м)
Дисплей	графический, 320х240 точек, с подсветкой
Встроенная энергонезависимая память	512 Мб
Максимальное количество точек выборки	8192
Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с)	0,04 м
Отображаемые функции	- сигнал; - спектр; - кросс спектр; - кросс корреляция; - когерентность; - фазовый кросс спектр; - расчетная кросс корреляция; - отключаемое подавление помех; - результаты расчета места утечки
Рабочая температура:
- измерительный блок	-10…+55°С
- выносной усилитель	-20…+65°С
- первичный преобразователь (датчик)	-50…+ 125°С
Время автономной работы	не менее 8 ч
Потребляемая мощность	не более 6 Вт
Вес измерительного блока	2 кг

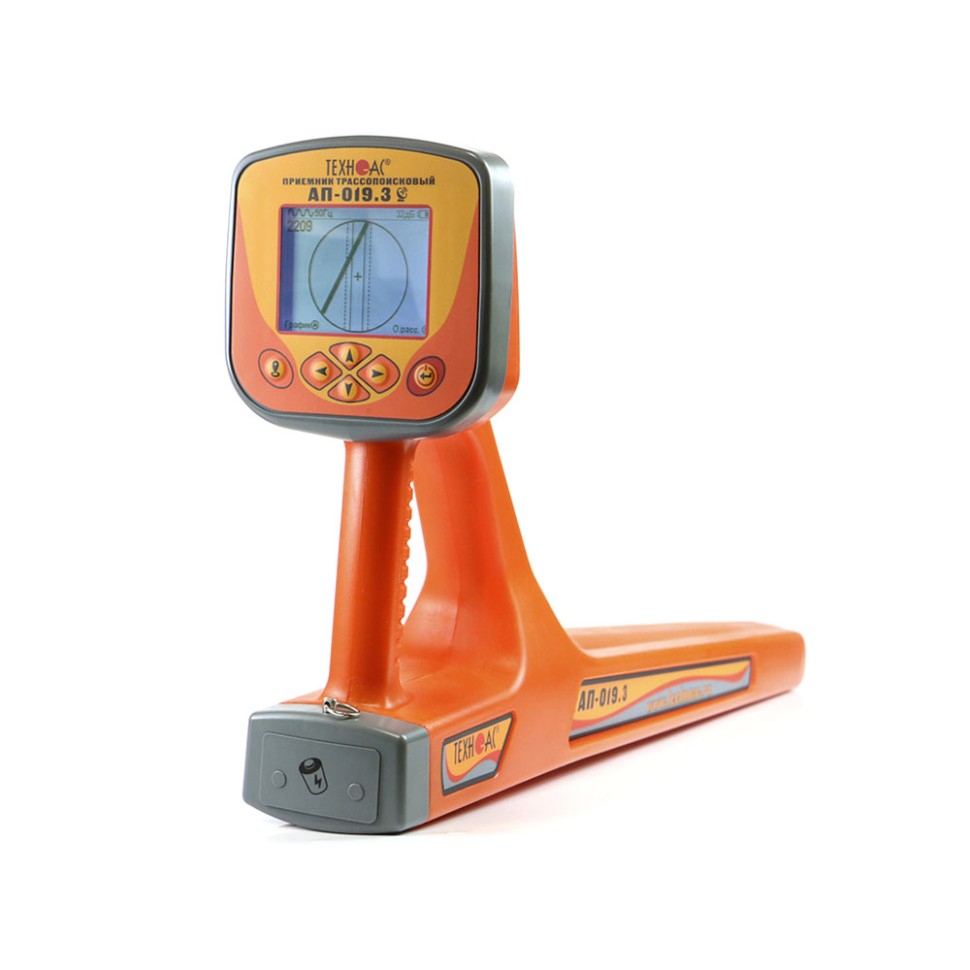

Характеристики трассопоискового приемника АП-019.3

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое – для 2D отображения «Трасса»; - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы	- 0...10 м; - автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг

Характеристики трассопоискового приемника АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как «непрерывный / импульсный»	выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	головные телефоны - синтезированный звук ЧМ	-
	встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 мм
Масса электронного блока, не более	0,46 кг

Характеристики трассировочного генератора АГ-114.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512±0,25
Частота 2	1024±0,5
Частота 3	8192±4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)	5±1,25
Мощность 2 («10 Вт»)	10±2,5
Мощность 3 («20 Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)	0,3…1000
Мощность 2 («10 Вт»)	0,3…500
Мощность 3 («20 Вт»)	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

Характеристики акустического датчика АД-247

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Характеристики электромагнитного датчика ЭМД-247

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплектация корреляционного течеискателя Искор-259КД

№	Наименование	Количество
1	Блок измерения и индикации	1 шт.
2	Вибропреобразователь	2 шт.
3	Тросик страховочный для вибропреобразователя	2 шт.
4	Усилитель выносной	2 шт.
5	Держатель магнитный	2 шт.
6	Вибропреобразователь со встроенной электроникой	2 шт.
7	Кабель соединительный на катушке (250 - 300 м)	1 шт.
8	Кабель соединительный (10 м)	1 шт.
9	Трассопоисковый приемник АП-019.3	1 шт.
10	Трассопоисковый приемник АП-027	1 шт.
11	Генератор трассировочный АГ-114.1	1 шт.
12	Комплект акустического датчика АД-247	1 шт.
13	Электромагнитный датчик ЭМД-247	1 шт.
14	Головные телефоны	1 шт.
15	Батарейки для приемника АП-019.3	4 шт.
16	Батарейки для приемника АП-027 типа AA	4 шт.
17	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
18	Держатель для приемника АП-027.00.010	1 шт.
19	Крестовая отвертка	1 шт.
20	Программное обеспечение (компакт-диск)	1 шт.
21	Переходник BNC-I 2	1 шт.
22	Кабель для связи с ПК по USB-порту	1 шт.
23	Устройство зарядное	1 шт.
24	Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)	1 шт.
25	Транспортные сумки	1 комплект
26	Руководство по эксплуатации. Паспорт	1 шт.
