Искор-359КД - корреляционный течеискатель

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_865-00-00016480

Артикул: TC_865-00-00016480
Номер товара: 94482

Характеристики

Все характеристики

Назначение корреляционного течеискателя Искор-359КД

Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки подземных коммуникаций.
Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд».
Диагностика запорной арматуры.
Уточнение местам утечки акустическим течеискателем.
Нанесение трассы коммуникации на карту.
Поиск повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Комплект корреляционно-акустический с двумя радиоканалами, c возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.

Выполняемые функции корреляционным течеискателем Искор-359КД

Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания.
Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД».
Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Диагностика запорной арматуры.
Сохранение координат трассируемой коммуникации для последующего нанесения на карту.

Основные преимущества корреляционного течеискателя Искор-359КД

Наличие радиоканалов (дальность связи до 1000 метров).
Высокая помехозащищенность.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
Проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания.
Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».

Применение корреляционного течеискателя Искор-359КД

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Характеристики корреляционного течеискателя Искор-305

Параметр	Значение
Длина диагностируемого участка трубопровода, м	от 10 до 1000
Диаметр трубопровода, мм	от 25 до 800
Давление в трубопроводе, атм	не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см
- от 10 до 250 м	не более ±5
- от 250 до 500 м	не более ±10
- от 500 до 1000 м	не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям, мин
- от 10 до 250 м	не более 3
- от 250 до 500 м	не более 4,5
- от 500 до 1000 м	не более 4,5
Частоты фильтрации сигнала утечки
- фильтр нижних частот, кГц	1,0; 1,5; 2,2
- фильтр верхних частот, кГц	0,3; 0,4; 0,5
- цифровой фильтр, Гц	от 65 до 4500
Общие данные
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м	не менее 500
Дисплей	графический, TFT, 320х480 точек
Электропитание	встроенные Li-Ion аккумуляторы
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час	не более 6
Допустимый диапазон температур окружающей среды при эксплуатации, °С	от -25 до +45
Время непрерывной работы, час
- в нормальных условиях	не менее 8
- при пониженной температуре -25°С	не менее 6
Средняя наработка на отказ, час	не менее 2000
Класс защиты от внешних воздействий
- акустического датчика АДК-305	IP65
- предусилителя-передатчика УП-305	IP51
- корреляционного приемника КП-305, источника питания, зарядного устройства	IP42
Габаритные размеры, мм
- акустического датчика АДК-305	Ø36, Н=68, Lкабеля=5 м
- предусилителя-передатчика УП-305	135x95x78
- корреляционного приемника КП-305	152x203x51
Масса, кг
- акустического датчика АДК-305	0,3
- предусилителя-передатчика УП-305	0,9
- корреляционного приемника КП-305	1,3

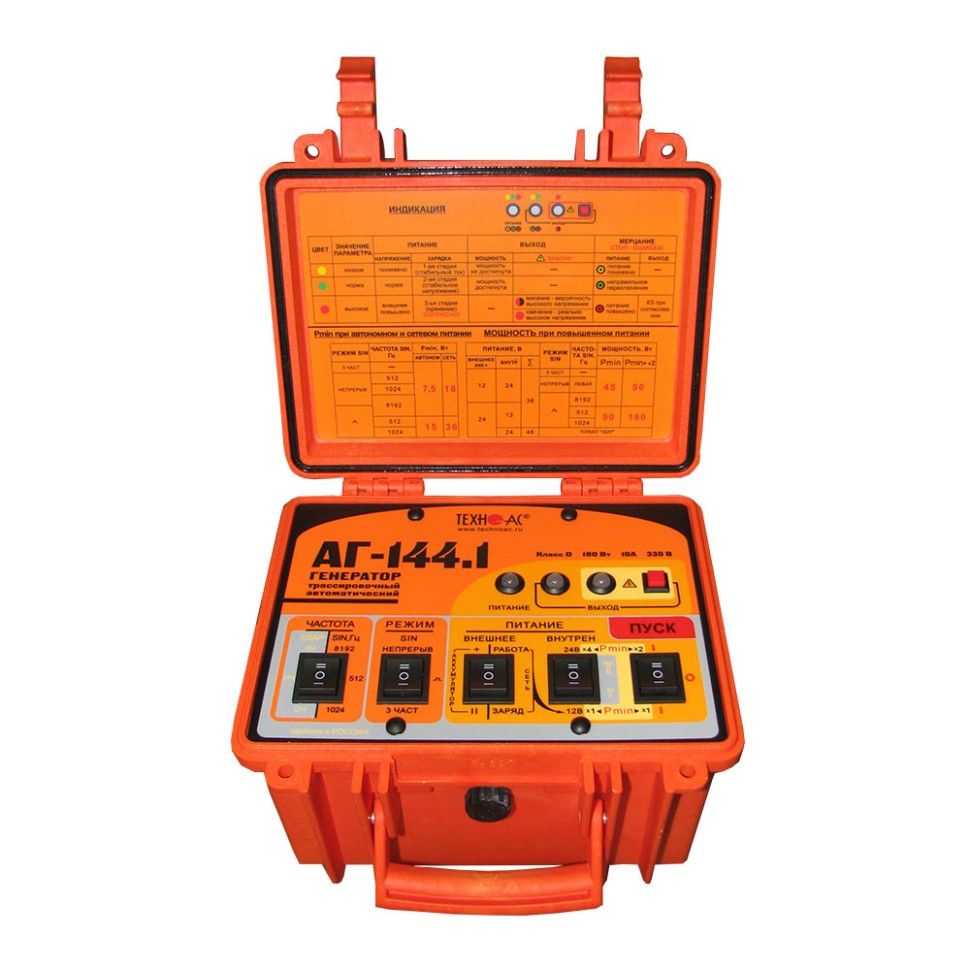

Характеристики трассировочного генератора АГ-144.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Режимы генерации
«SIN» «непрерывный»	непрерывная синусоидальная генерация
«SIN» «_\|¯\|_»	кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц)
«SIN» «3 частоты»	посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц)
«УДАР»	генерация ударных импульсов (длительность импульса устанавливается автоматически)
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока	220 330 140
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
При автономном питании (12/24 В):
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	7,5	15	30	60
	Rнагр, Ом	0,1…1300	0,15…660	0,3…1300	0,6…660
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	15	30	60	120
	Rнагр, Ом	0,15…660	0,3…330	0,6…660	1,2…330
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	45		90
	Rнагр, Ом	0,45…2000		0,9…1000
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	90		180
	Rнагр, Ом	0,9…1000		1,8…500
От сетевого блока питания:
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	18		36
	Rнагр, Ом	1,8…800 Ом		0,4…400 Ом
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	36		72
	Rнагр, Ом	0,4…400		0,7…200
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Источники питания
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Функциональные особенности
Автоматические функции	- автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
Автоматическое повторное согласование	- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Индикация	светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В)
Управление	Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Класс климатической защиты	IP65

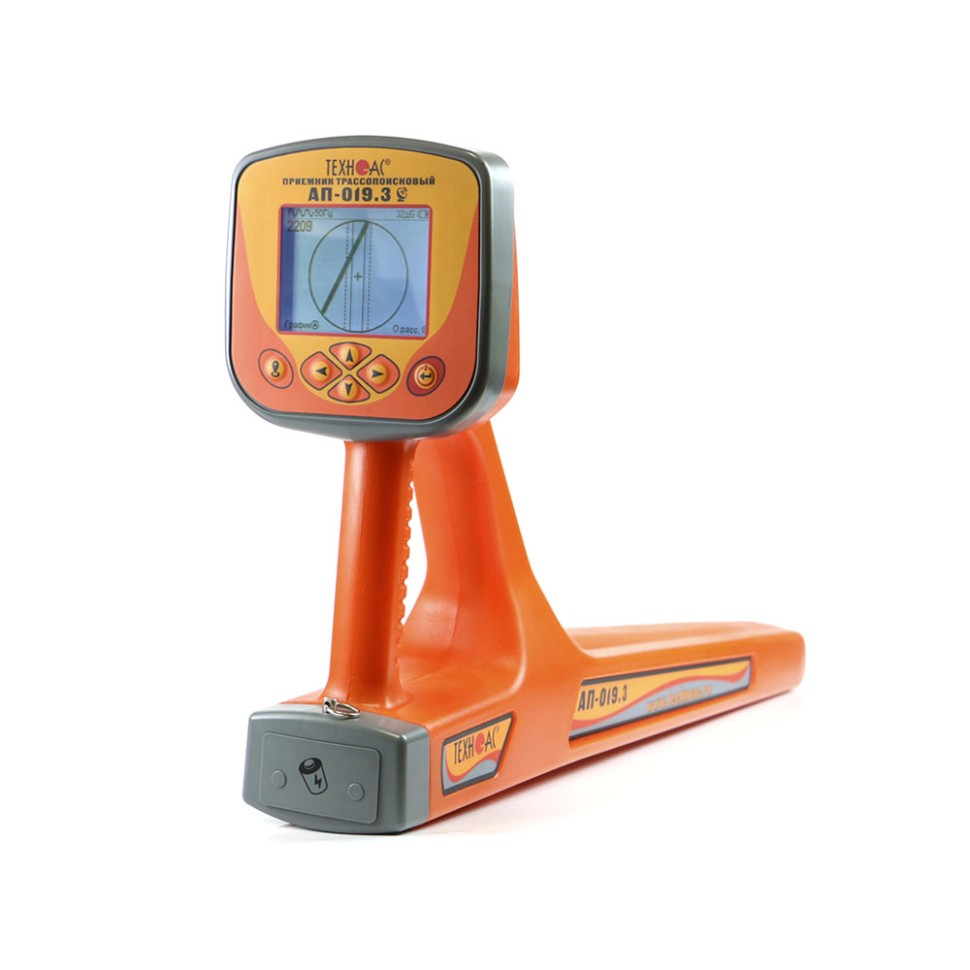

Характеристики трассопоискового приемника АП-019.3

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое – для 2D отображения «Трасса»; - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы	- 0...10 м; - автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг

Характеристики трассопоискового приемника АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как «непрерывный / импульсный»	выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	головные телефоны - синтезированный звук ЧМ	-
	встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 мм
Масса электронного блока, не более	0,46 кг

Характеристики электромагнитного датчика ЭМД-247

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Характеристики акустического датчика АД-247

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

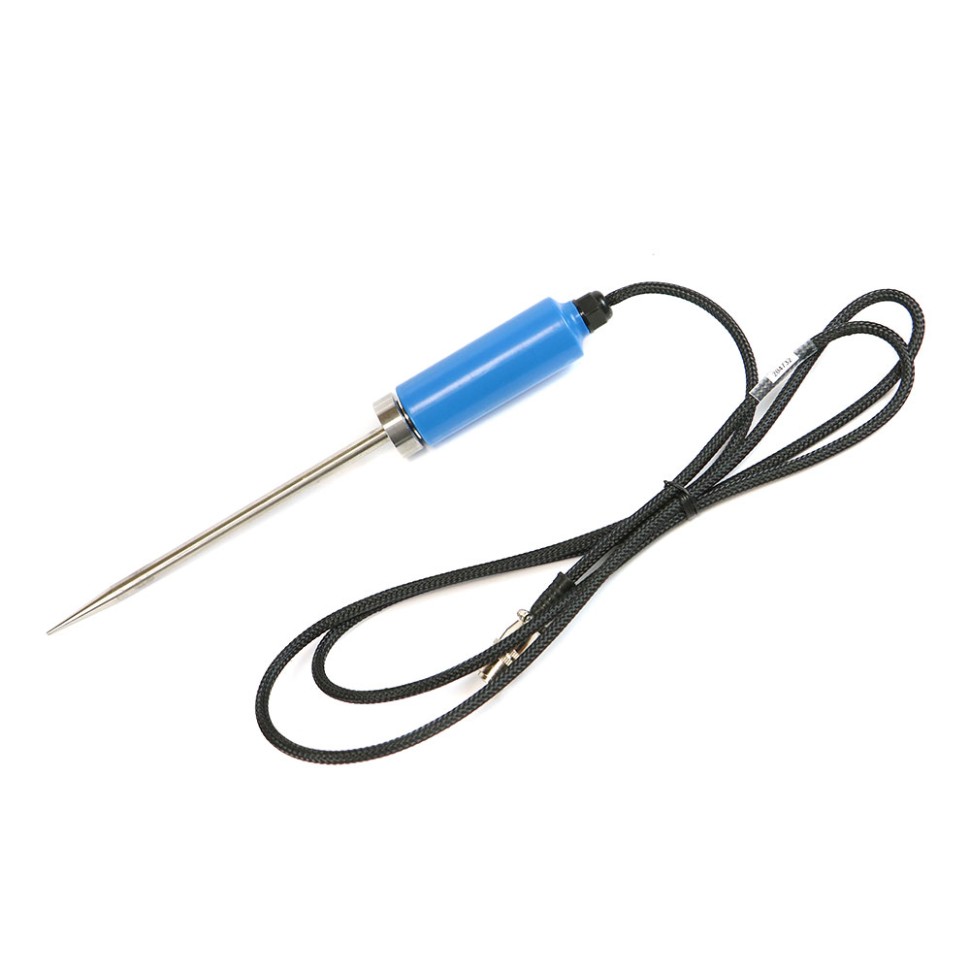

Характеристики акустического датчика АДМ-227

Параметр	Значение
Масса датчика, кг	0,225±0,02
Масса штыря, кг	0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)	105(+2)x31(+1)
Габаритные размеры штыря, мм	190(+2)x29(+1)

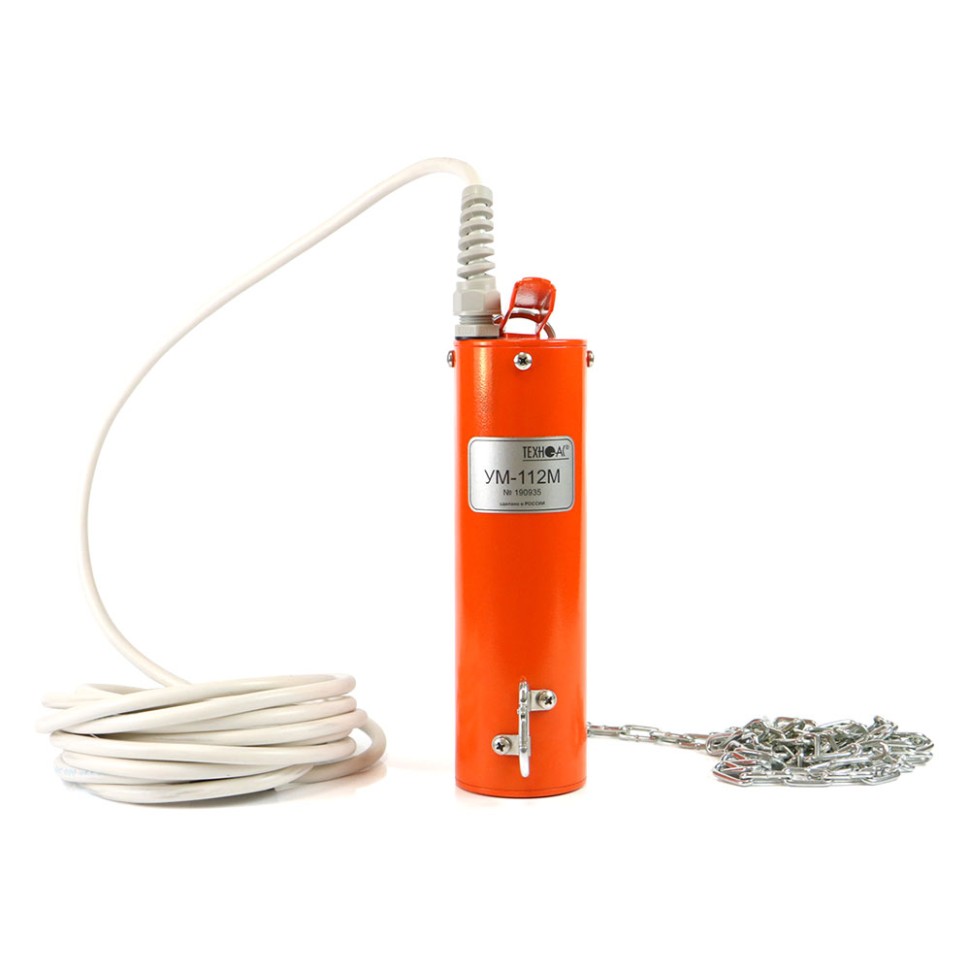

Характеристики ударного механизма УМ-112М

Параметр	Значение
Рабочее положение крепления ударного механизма на трубу
Допустимое	любое
Оптимальное для максимальной дальности трассировки	верхнее
Общие данные
Длина соединительного кабеля, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, мм	90х200
Вес, кг	3

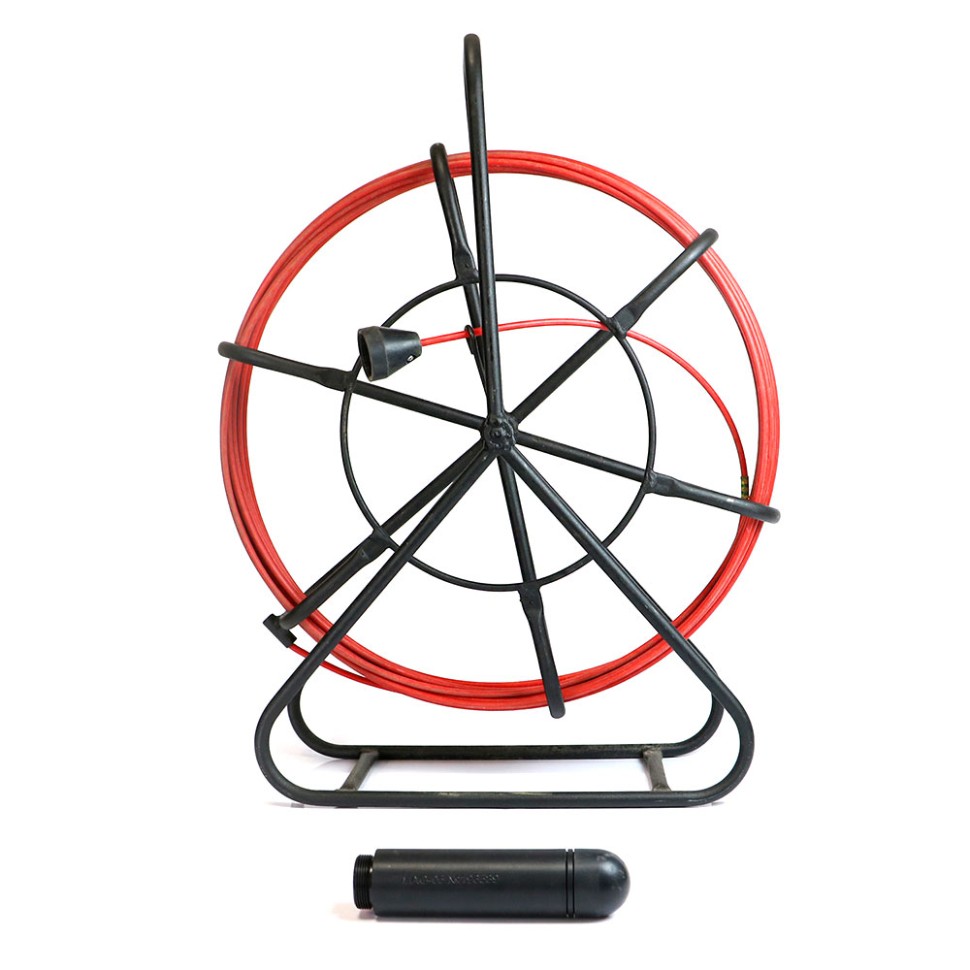

Характеристики автономного генератора МАГ-05.X.ХХ

Параметр	Значение
Частота генератора	512 Гц
Диаметр малогабаритного автономного генератора	40 мм
Вес малогабаритного автономного генератора	318 г ± 20 г
Время работы генератора	не менее 5 ч
Диаметр троса проталкивающего устройства	6 мм
Диаметр вспомогательного троса	2 мм

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

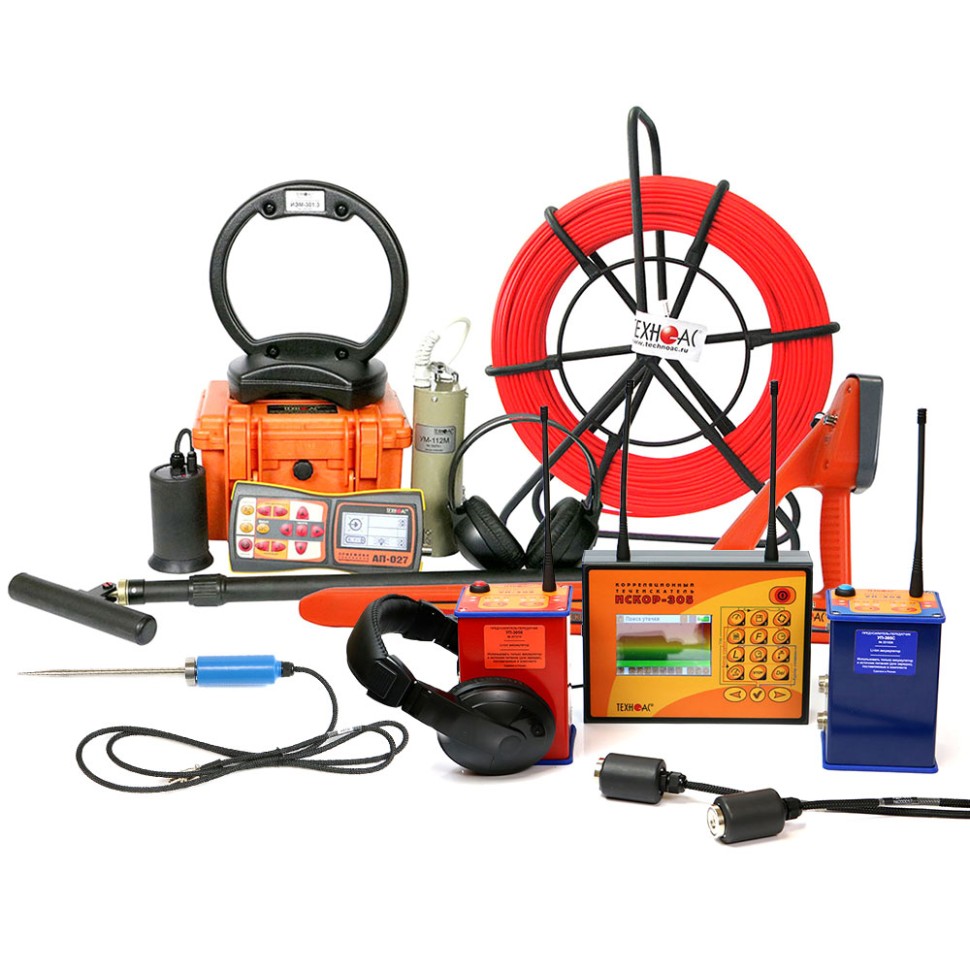

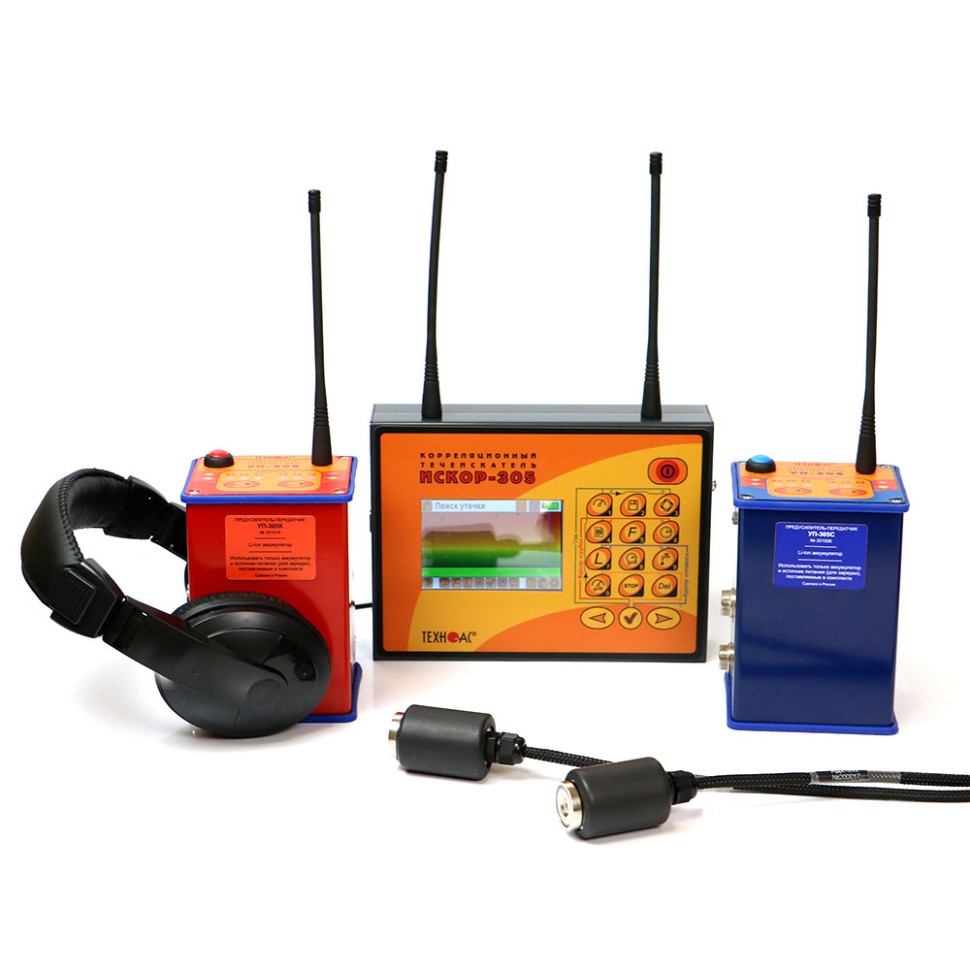

Комплектация корреляционного течеискателя Искор-359КД

№	Наименование	Количество

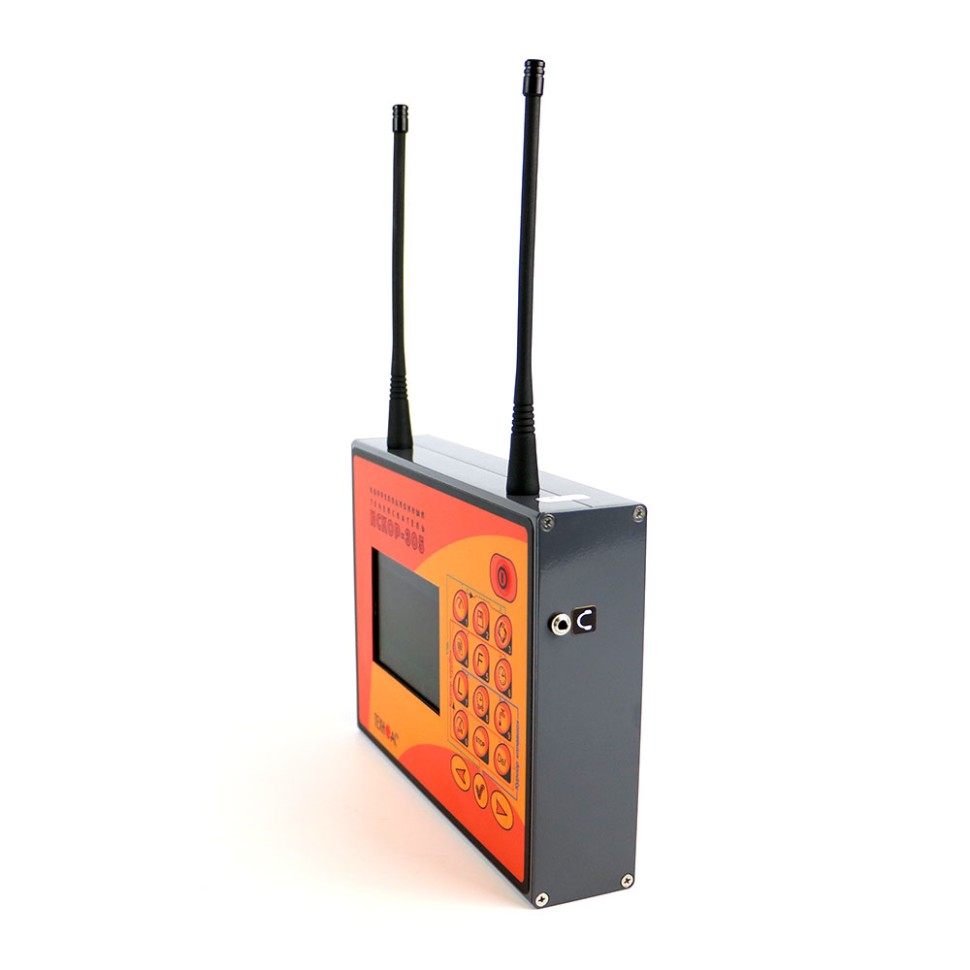

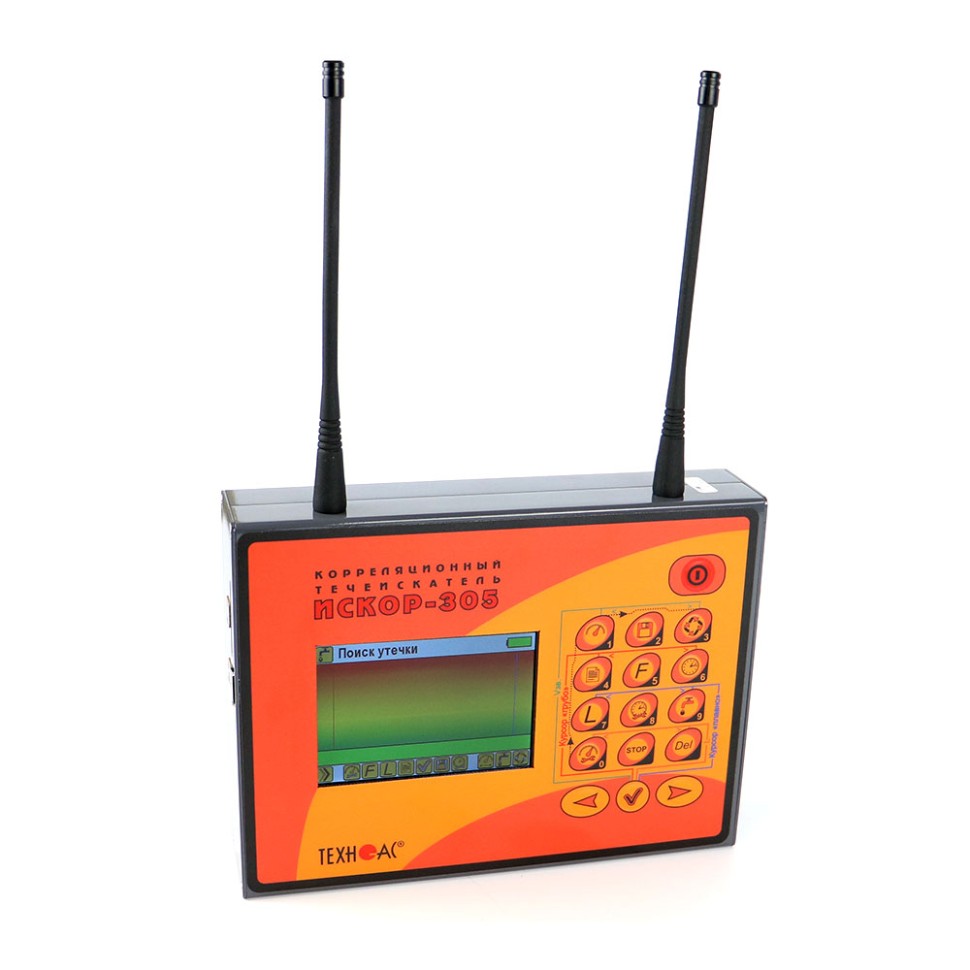

1	Корреляционный приемник КП-305	1 шт.

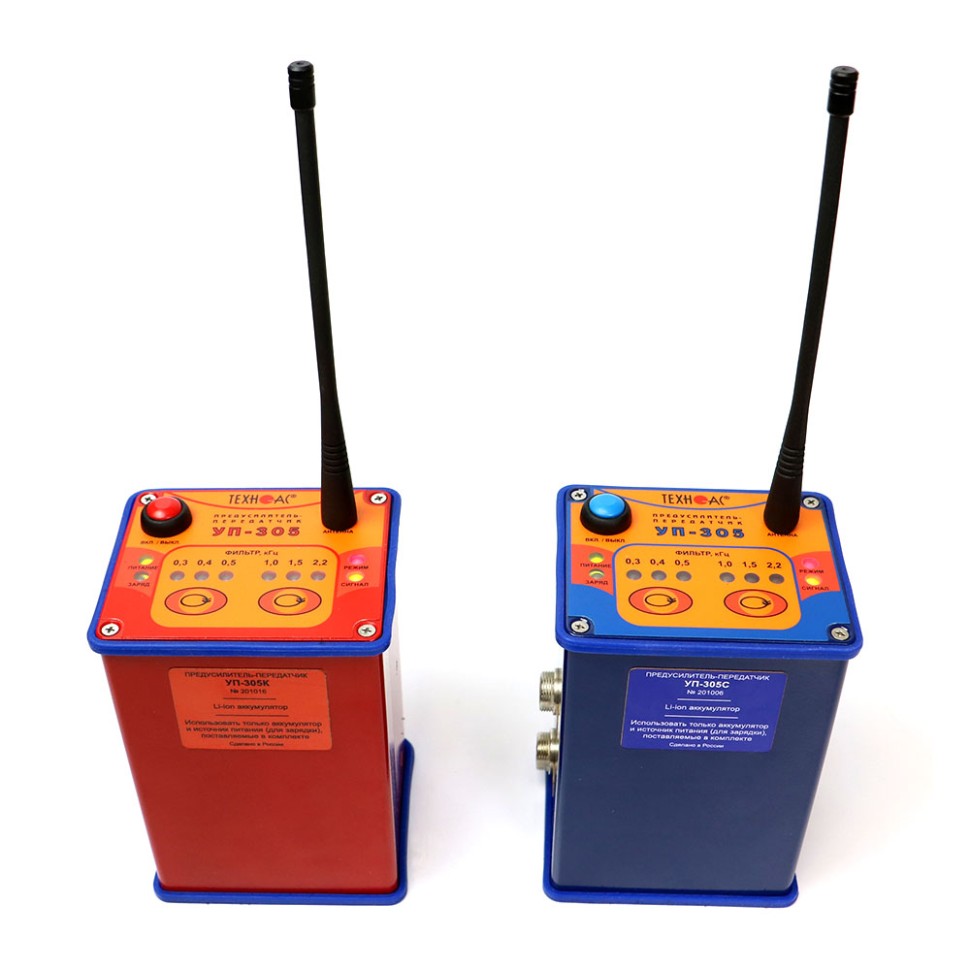

2	Предусилитель-передатчик УП-305К	1 шт.
3	Предусилитель-передатчик УП-305С	1 шт.

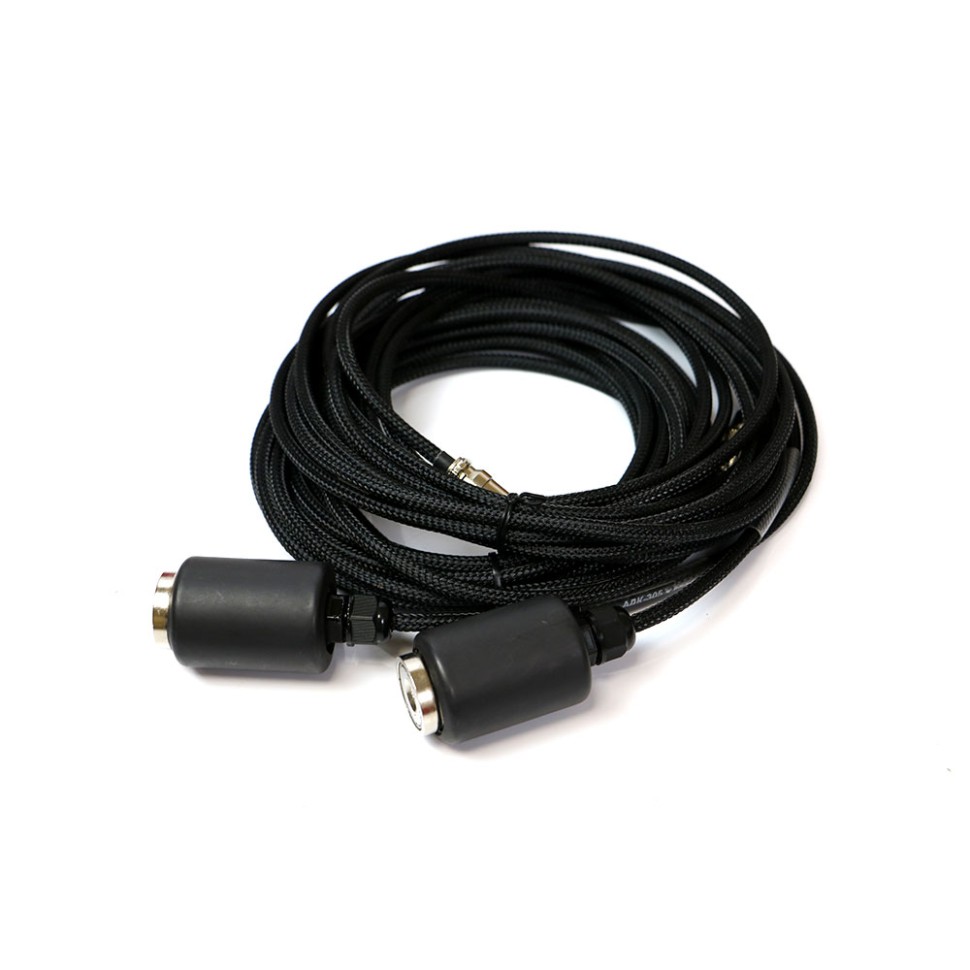

4	Акустический датчик АДК-305	2 шт.
5	Антенна	4 шт.
6	Источник питания И305.02.020	1 шт.
7	Зарядное устройство И305.02.010	1 шт.
8	SD-карта (8 Гб)	1 шт.
9	Картридер USB2.0 SD/MicroSD	1 шт.
10	Наушники	2 шт.
11	Генератор трассировочный АГ-144.1	1 шт.
12	Трассопоисковый приемник АП-019.3	1 шт.
13	Трассопоисковый приемник АП-027	1 шт.
14	Комплект акустического датчика АД-247	1 шт.
15	Акустический датчик малогабаритный АДМ-227	1 шт.
16	Электромагнитный датчик ЭМД-247	1 шт.
17	Индукционная антенна ИЭМ-301.3	1 шт.
18	Ударный механизм УМ-112	1 шт.
19	Комплект малогабаритного автономного генератора МАГ-05.2.100	1 шт.

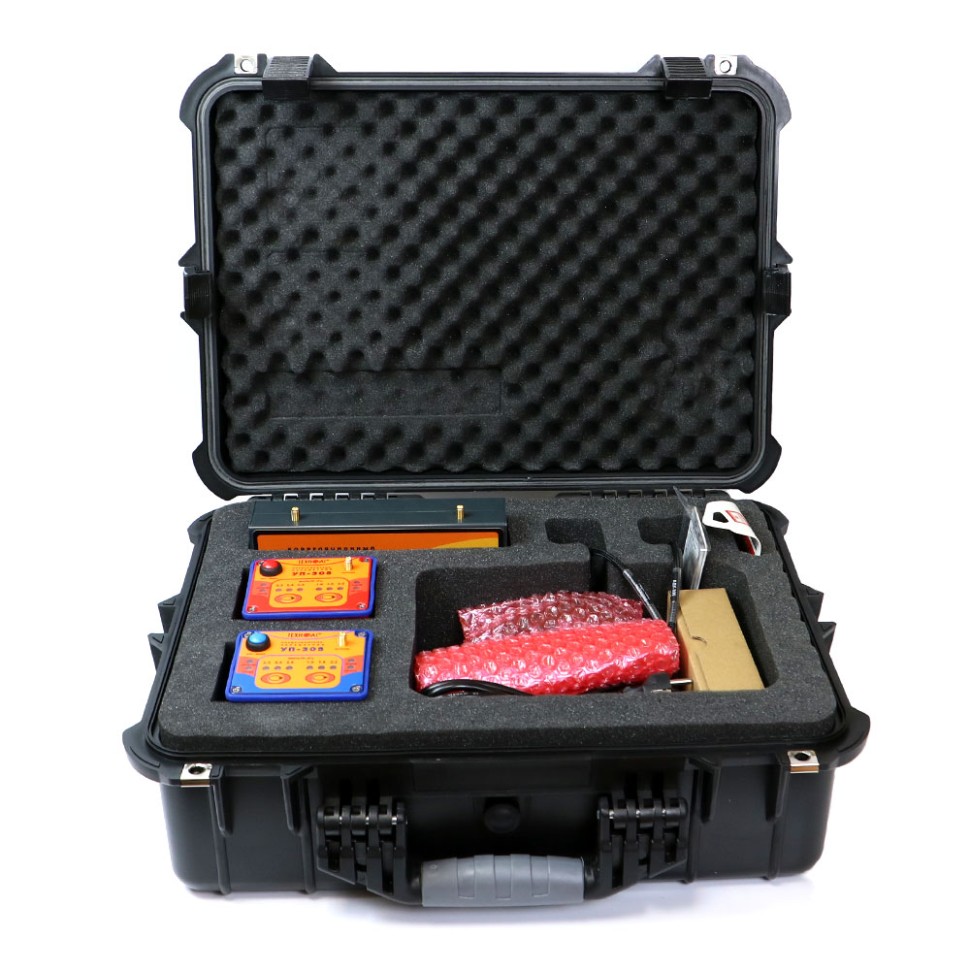

20	Кейс И305.00.030	1 шт.
21	Руководство по эксплуатации	4 шт.
