Искор-210 - корреляционный течеискатель

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_863-00-00009237

Артикул: TC_863-00-00009237
Номер товара: 94480

Характеристики

Все характеристики

Назначение корреляционного течеискателя Искор-210

Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки подземных коммуникаций.
Уточнение места утечки акустическим течеискателем.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Поиск места повреждения силового кабеля индукционным и акустическим методами.

Выполняемые функции корреляционным течеискателем Искор-210

Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
Поиск подземных коммуникаций (кабели, трубопроводы).

Основные преимущества корреляционного течеискателя Искор-210

Наличие радиоканалов.
Высокая помехозащищенность.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
Проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение корреляционного течеискателя Искор-210

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

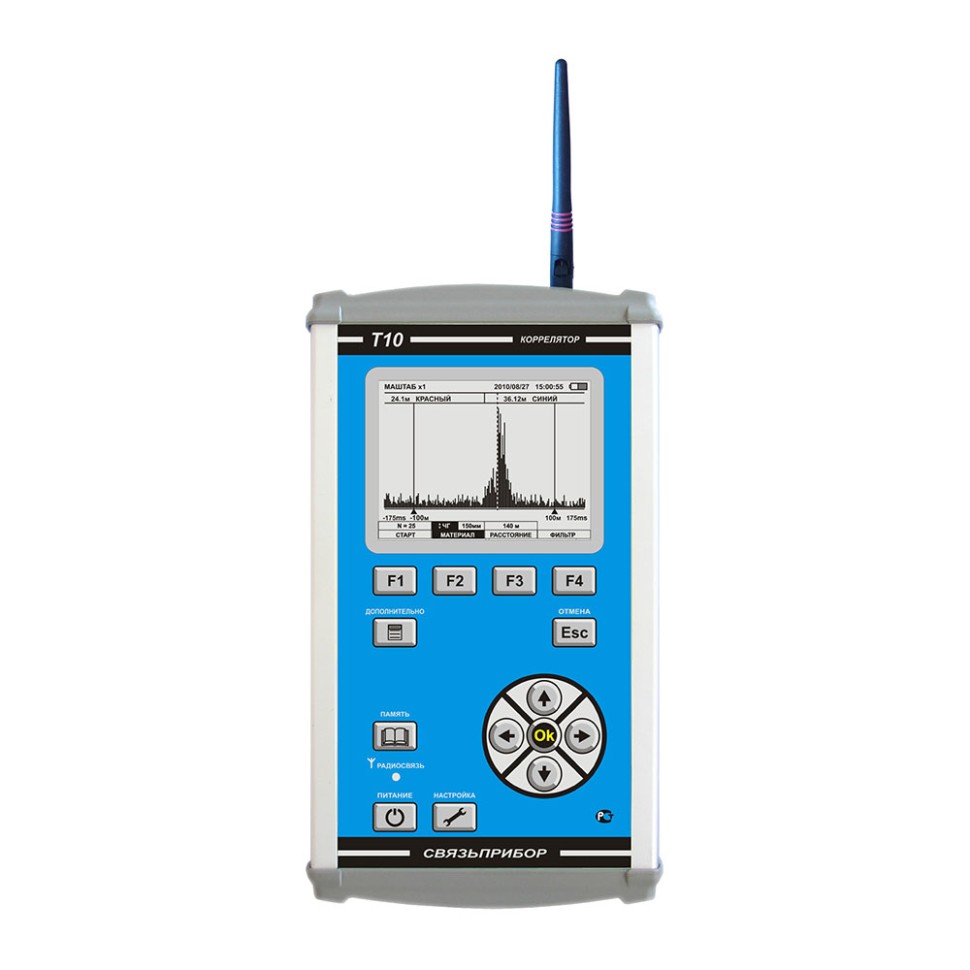

Характеристики корреляционного течеискателя Т10

Параметр	Значение
Диапазоны (при скорости звука 1300 м/сек.)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Фильтр: - верхних частот - нижних частот	100, 300, 600 Гц, выключен 630, 1250, 2500 Гц, выключен
Дисплей	графический, LCD, 320х240 точек
Рабочая температура	-20 до +40°С
Электропитание	4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы
Время непрерывной работы (не менее)	5 ч
Зарядное устройство	встроенное
Время заряда аккумуляторов	не более 4 ч
Связь с ПК	USB 1.1
Радиосвязь с внешним модулем	2,4 ГГц
Дальность радиосвязи (при использовании штатных антенн)	до 200 м
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

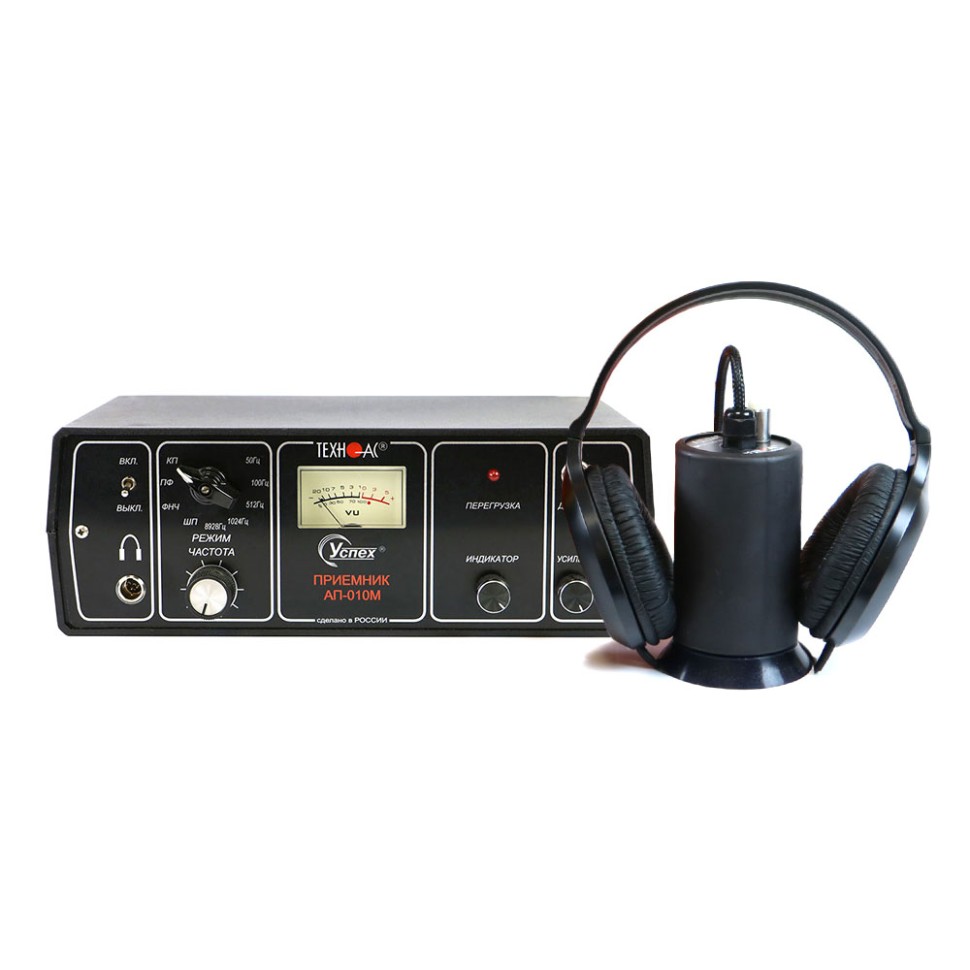

Характеристики трассопоискового приемника АП-010М

Параметр	Значение
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В (тип элементов питания)	9⁺¹_-2,56 х 1,5 В (батареи типа “С”)
Точность определения трассы, м	±0,3
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х147
Масса, не более, кг	1,5

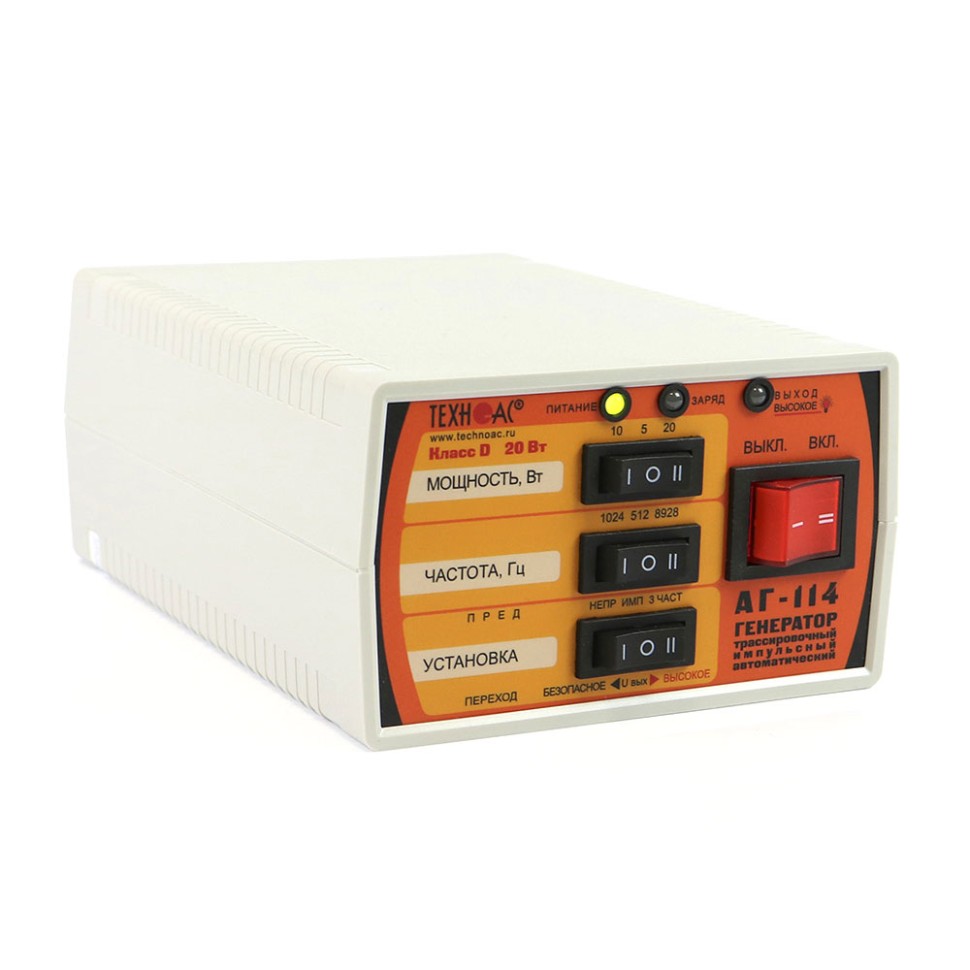

Характеристики трассировочного генератора АГ-114

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,5
Частота 2	1024 ± 1
Частота 3	8928 ± 8
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)	5 ± 1,25
Мощность 2 («10 Вт»)	10 ± 2,5
Мощность 3 («20 Вт»)	20 ± 5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)	0,3…1000
Мощность 2 («10 Вт»)	0,3…500
Мощность 3 («20 Вт»)	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15 В / 4,4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

Характеристики акустического датчика АД-240

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Характеристики электромагнитного датчика ЭМД-227М

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

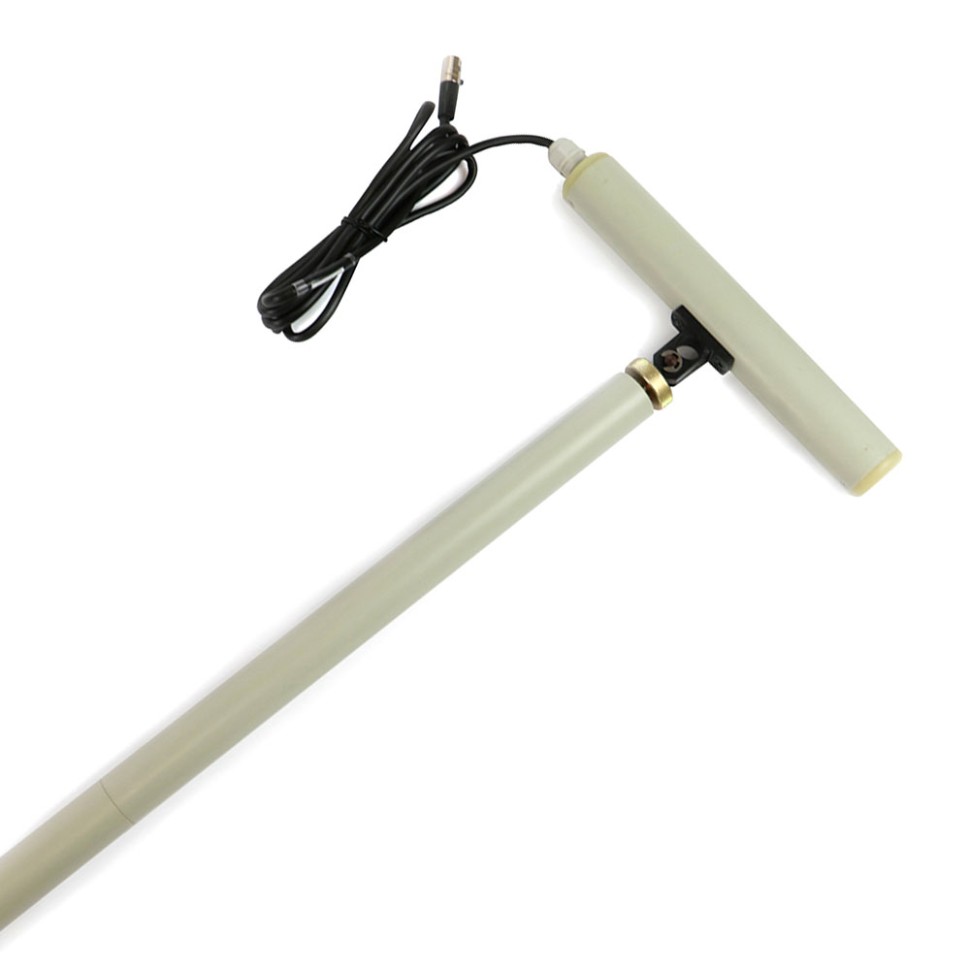

Характеристики индукционной антенны ИЭМ-301.2

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

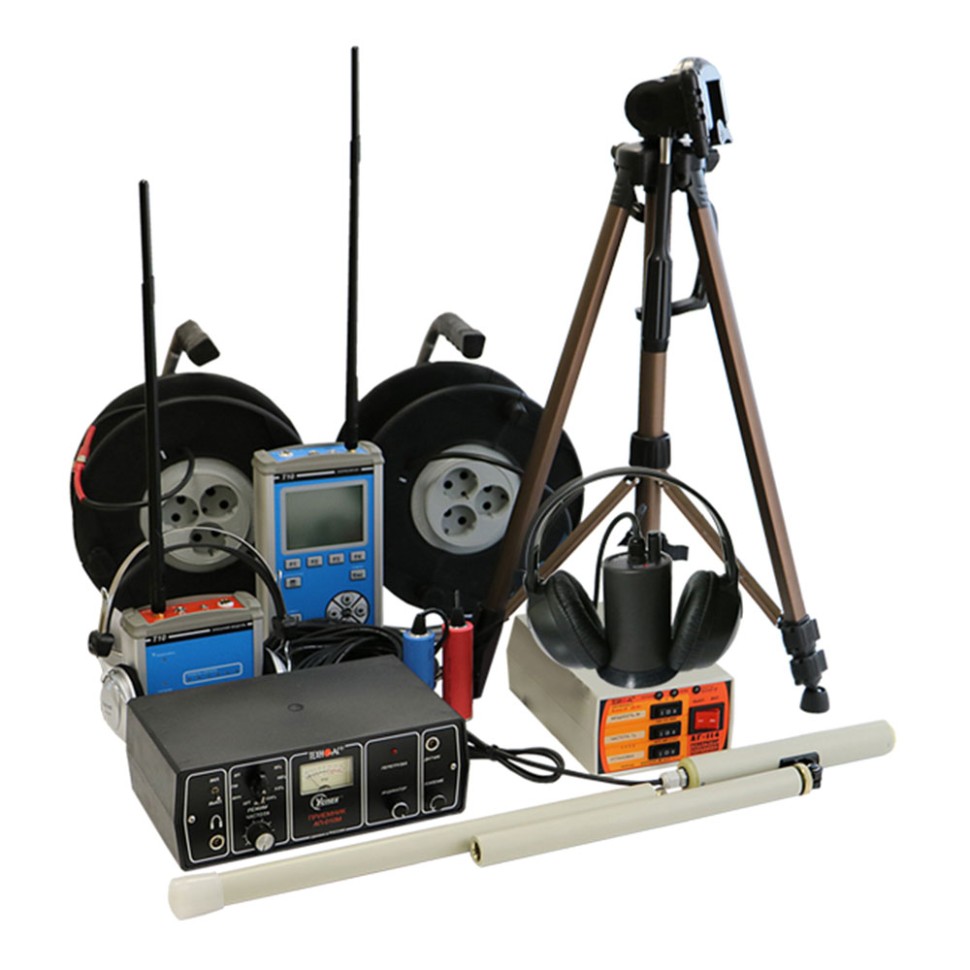

Комплектация корреляционного течеискателя Искор-210

№	Наименование	Количество
1	Корреляционный течеискатель Т10	1 шт.
2	Внешний модуль Т10	1 шт.
3	Сетевой адаптер 12 В, 0.5 А	2 шт.
4	Наушники	2 шт.
5	Аккумуляторные батареи Ni-Mh типа «АА»	8 шт.
6	Датчик	2 шт.
7	Удлинитель сигнального провода на катушках (25 м)	2 шт.
8	Штатив	1 шт.
9	Антенна	2 шт.
10	Трассопоисковый приемник АП-010М	1 шт.
10	Генератор трассировочный АГ-114	1 шт.
11	Электромагнитный датчик ЭМД-227М	1 шт.
12	Комплект акустического датчика АД-240	1 шт.
13	Индукционная антенна ИЭМ-301.2	1 шт.
15	Батарейки для приемника АП-010М	6 шт.
16	Источник питания AG114M.02.020	1 шт.
17	Кабель для подключения внешнего аккумулятора для генератора	1 шт.
18	Кабель для подключения нагрузки	1 шт.
19	Контакт магнитный АГ120.02.090	2 шт.
20	Штырь заземления АГ110.02.004	2 шт.
21	Сумка для батарейного отсека приемника (чехол 53113)	1 шт.
21	Сумка для комплекта (чехол 53183)	1 шт.
21	Сумка для приемника АП-010М (чехол 53108)	1 шт.
21	Сумка для антенны ИЭМ-301.2 (чехол 53107)	1 шт.
21	Сумка для генератора АГ-114 (чехол 53163)	1 шт.
21	Сумка для датчик ЭМД-227М (чехол 53186)	1 шт.
21	Сумка для корреляционного течеискателя	1 шт.
22	Руководство по эксплуатации	2 шт.
