Искор-219 - корреляционный течеискатель

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_862-00-00009057

Артикул: TC_862-00-00009057
Номер товара: 94479

Характеристики

Все характеристики

Назначение корреляционного течеискателя Искор-219

Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
Уточнение места утечки акустическим течеискателем.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Поиск места повреждения силового кабеля индукционным и акустическим методами.

Выполняемые функции корреляционным течеискателем Искор-219

Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
Поиск подземных коммуникаций (кабели, трубопроводы).
Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

Основные преимущества корреляционного течеискателя Искор-219

Наличие радиоканалов.
Высокая помехозащищенность.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания.
Проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение корреляционного течеискателя Искор-219

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Характеристики корреляционного течеискателя Т10

Параметр	Значение
Диапазоны (при скорости звука 1300 м/сек.)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Фильтр: - верхних частот - нижних частот	100, 300, 600 Гц, выключен 630, 1250, 2500 Гц, выключен
Дисплей	графический, LCD, 320х240 точек
Рабочая температура	-20 до +40°С
Электропитание	4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы
Время непрерывной работы (не менее)	5 ч
Зарядное устройство	встроенное
Время заряда аккумуляторов	не более 4 ч
Связь с ПК	USB 1.1
Радиосвязь с внешним модулем	2,4 ГГц
Дальность радиосвязи (при использовании штатных антенн)	до 200 м
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

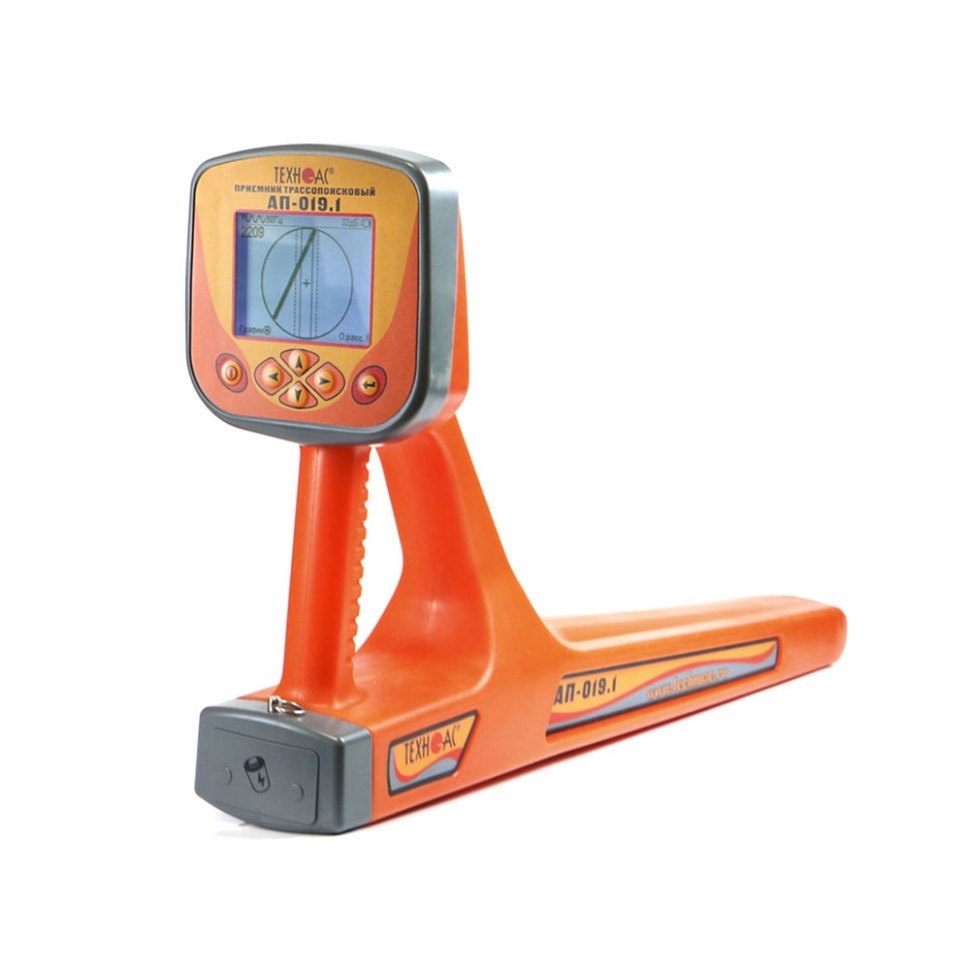

Характеристики трассопоискового приемника АП-019.1

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001...9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…60°С / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,4 кг

Характеристики трассопоискового приемника АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как «непрерывный / импульсный»	выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	головные телефоны - синтезированный звук ЧМ	-
	встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 мм
Масса электронного блока, не более	0,46 кг

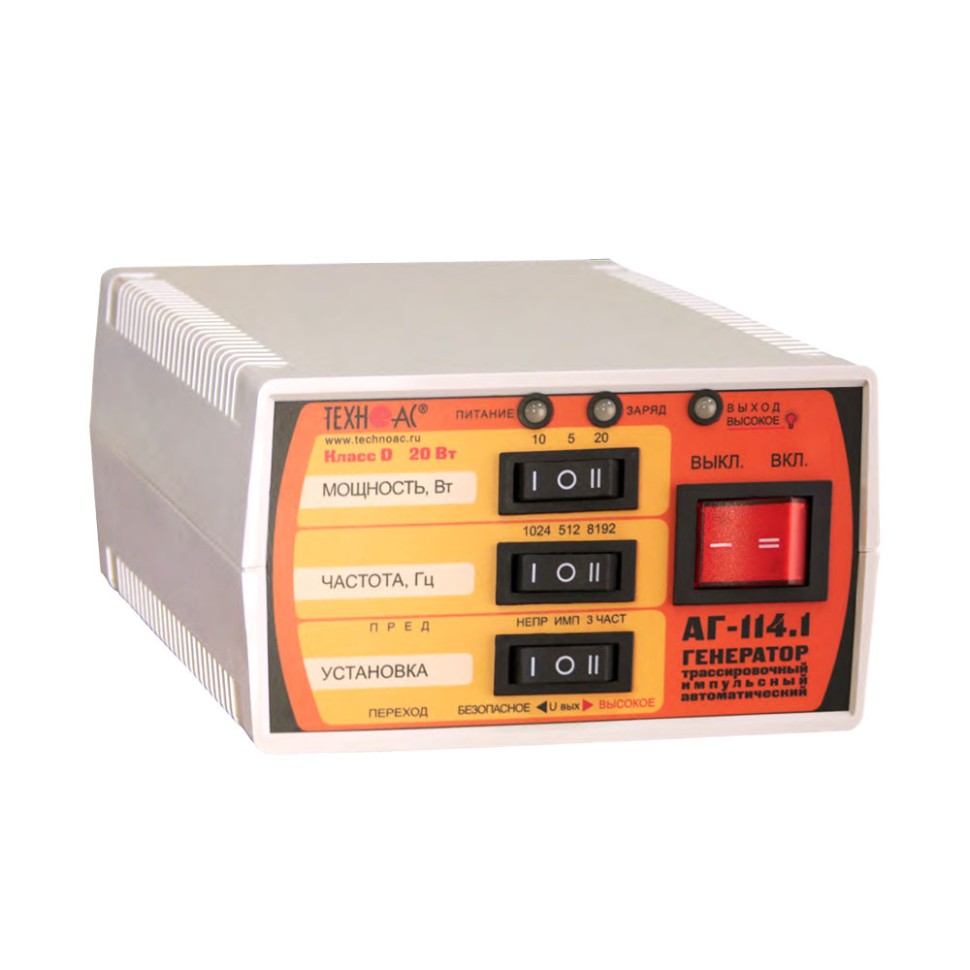

Характеристики трассировочного генератора АГ-114.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512±0,25
Частота 2	1024±0,5
Частота 3	8192±4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)	5±1,25
Мощность 2 («10 Вт»)	10±2,5
Мощность 3 («20 Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)	0,3…1000
Мощность 2 («10 Вт»)	0,3…500
Мощность 3 («20 Вт»)	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Характеристики акустического датчика АД-247

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Характеристики электромагнитного датчика ЭМД-247

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

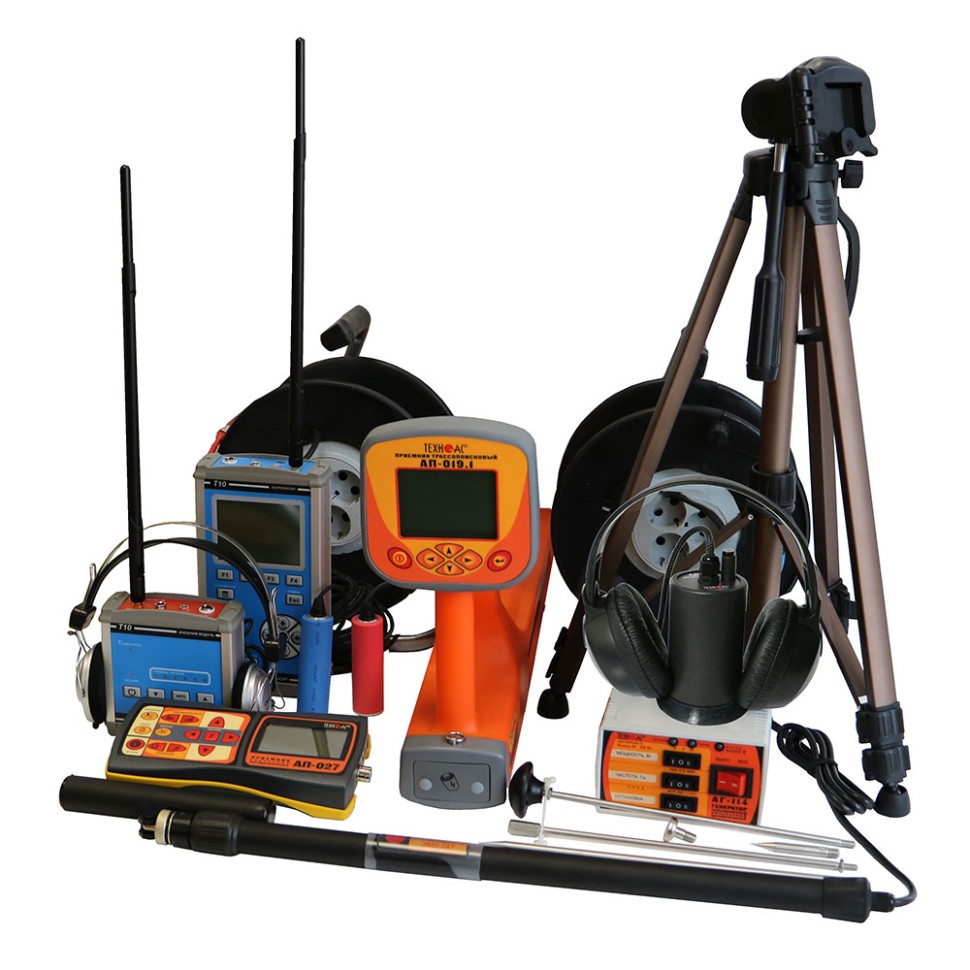

Комплектация корреляционного течеискателя Искор-219

№	Наименование	Количество
1	Корреляционный течеискатель Т10	1 шт.
2	Внешний модуль Т10	1 шт.
3	Сетевой адаптер 12 В, 0.5 А	2 шт.
4	Наушники	2 шт.
5	Аккумуляторные батареи Ni-Mh типа «АА»	8 шт.
6	Датчик	2 шт.
7	Удлинитель сигнального провода на катушках (25 м)	2 шт.
8	Антенна	2 шт.
9	Штатив	1 шт.
10	Трассопоисковый приемник АП-019.1	1 шт.
11	Трассопоисковый приемник АП-027	1 шт.
12	Генератор трассировочный АГ-114.1	1 шт.
13	Комплект акустического датчика АД-247	1 шт.
14	Электромагнитный датчик ЭМД-247	1 шт.
15	Индукционная антенна ИЭМ-301.3	1 шт.
16	Батарейки для приемника АП-019.1	4 шт.
17	Батарейки для приемника АП-027 (AA)	4 шт.
18	Источник питания AG114M.02.020	1 шт.
19	Кабель для подключения внешнего аккумулятора АГ120.02.020	1 шт.
20	Кабель для подключения нагрузки АГ120.02.050	1 шт.
21	Контакт магнитный АГ120.02.090	2 шт.
22	Штырь заземления АГ110.02.004	2 шт.
23	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
24	Держатель для приемника АП-027.00.010	1 шт.
25	Крестовая отвертка	1 шт.
27	Сумка для антенны ИЭМ-301.3 (чехол 53107)	1 шт.
27	Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)	1 шт.
27	Сумка для генератора АГ-114.1 (чехол 53163)	1 шт.
27	Сумка для приемника (чехол 53212)	1 шт.
27	Сумка для комплекта (чехол 53183)	1 шт.
27	Сумка для корреляционного течеискателя	1 шт.
28	Руководство по эксплуатации	4 шт.
