Искор-225 - корреляционный течеискатель

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_860-00-00008709

Артикул: TC_860-00-00008709
Номер товара: 94477

Характеристики

Все характеристики

Назначение корреляционного течеискателя Искор-225

Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки подземных коммуникаций.
Уточнение места утечки акустическим течеискателем.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Поиск места повреждения силового кабеля индукционным и акустическим методами.

Выполняемые функции корреляционным течеискателем Искор-225

Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
Поиск подземных коммуникаций (кабели, трубопроводы).

Основные преимущества корреляционного течеискателя Искор-225

Наличие радиоканалов.
Высокая помехозащищенность.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
Проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение корреляционного течеискателя Искор-225

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

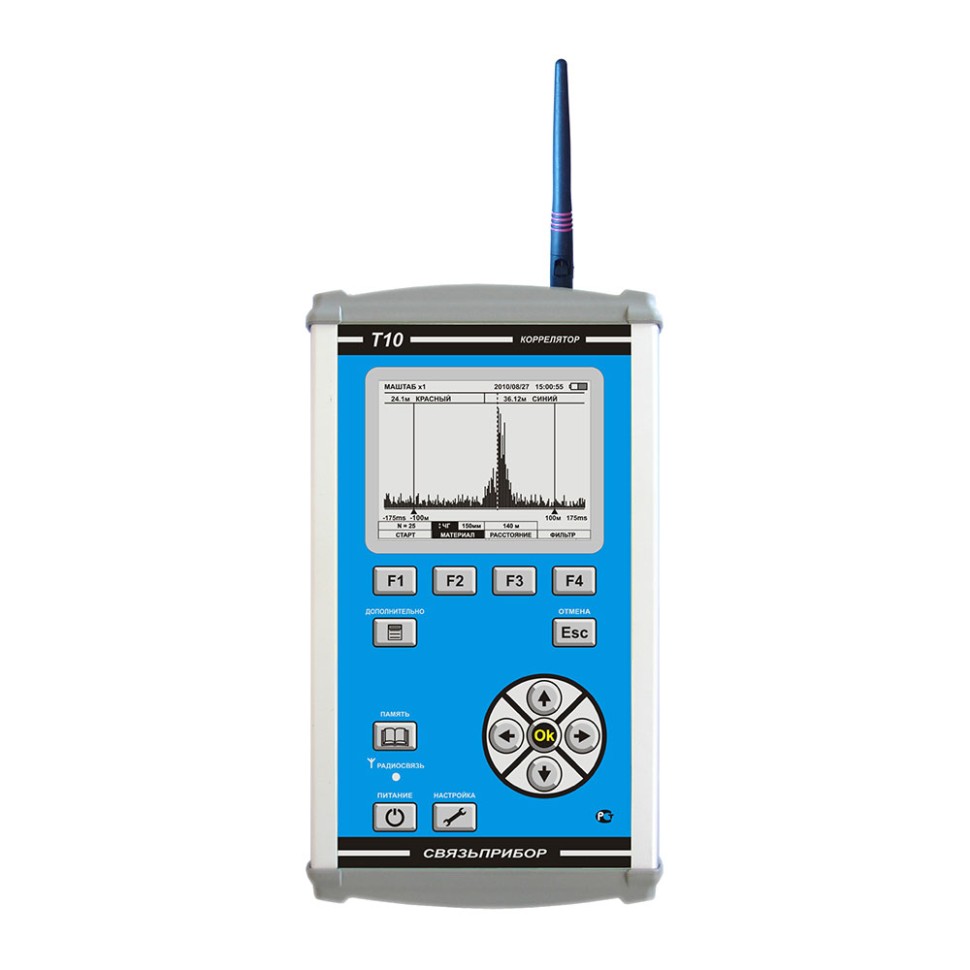

Характеристики корреляционного течеискателя Т10

Параметр	Значение
Диапазоны (при скорости звука 1300 м/сек.)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Фильтр: - верхних частот - нижних частот	100, 300, 600 Гц, выключен 630, 1250, 2500 Гц, выключен
Дисплей	графический, LCD, 320х240 точек
Рабочая температура	-20 до +40°С
Электропитание	4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы
Время непрерывной работы (не менее)	5 ч
Зарядное устройство	встроенное
Время заряда аккумуляторов	не более 4 ч
Связь с ПК	USB 1.1
Радиосвязь с внешним модулем	2,4 ГГц
Дальность радиосвязи (при использовании штатных антенн)	до 200 м
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

Характеристики трассопоискового приемника АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как «непрерывный / импульсный»	выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	головные телефоны - синтезированный звук ЧМ	-
	встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 мм
Масса электронного блока, не более	0,46 кг

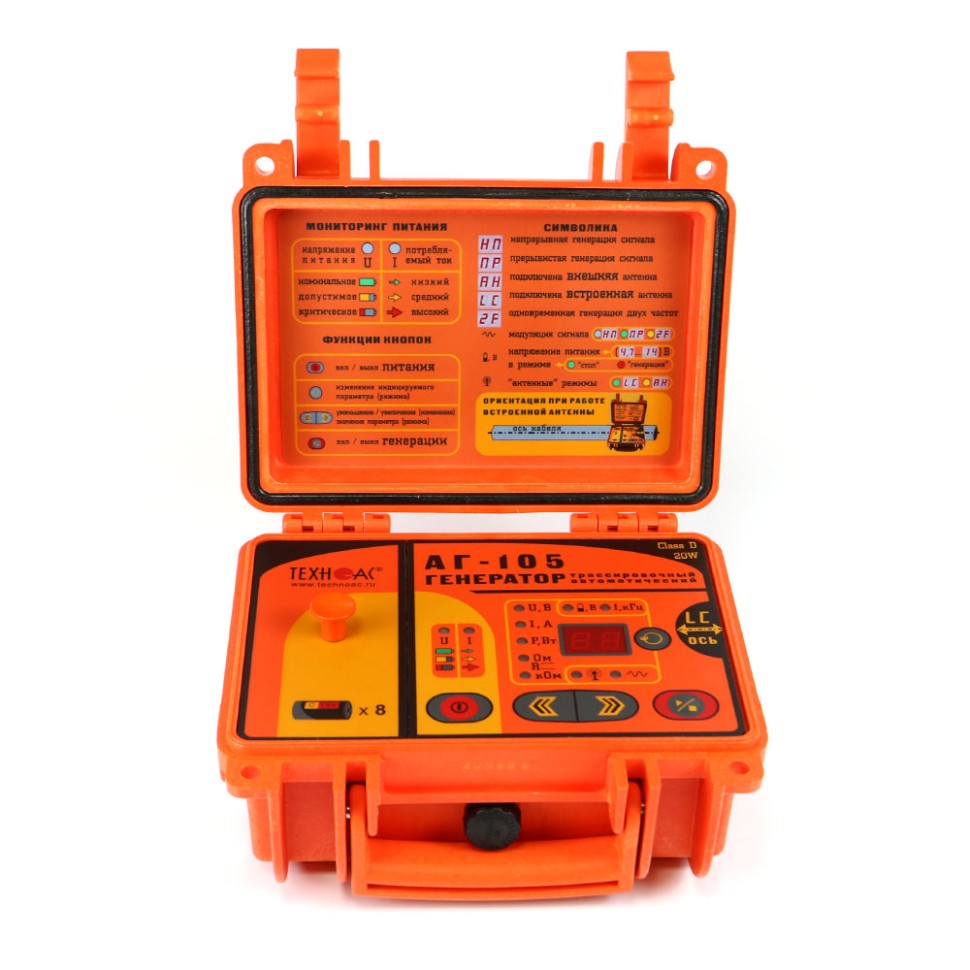

Характеристики трассировочного генератора АГ-105

Параметр	Значение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»
Режим работы
«Антенные» режимы	встроенная передающая антенна «LC»
	внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)	- прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц
	- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
	3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
	0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	32 - в двухчастотном режиме модуляции «2F»
	40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
	6 - при частоте 32768 Гц «33»
Источники питания
Напряжение питания	7...15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания (не входят в комплект поставки)	- аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А
	- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт
Время работы («жизненный цикл» зависит от качества батарей)	при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)
	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»
	ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны «LC»
	бесконтактное подключение с применением внешней передающей антенны «АН»
	бесконтактное подключение с применением индукционных передающих клещей
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

Характеристики электромагнитного датчика ЭМД-247

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Характеристики акустического датчика АД-247

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

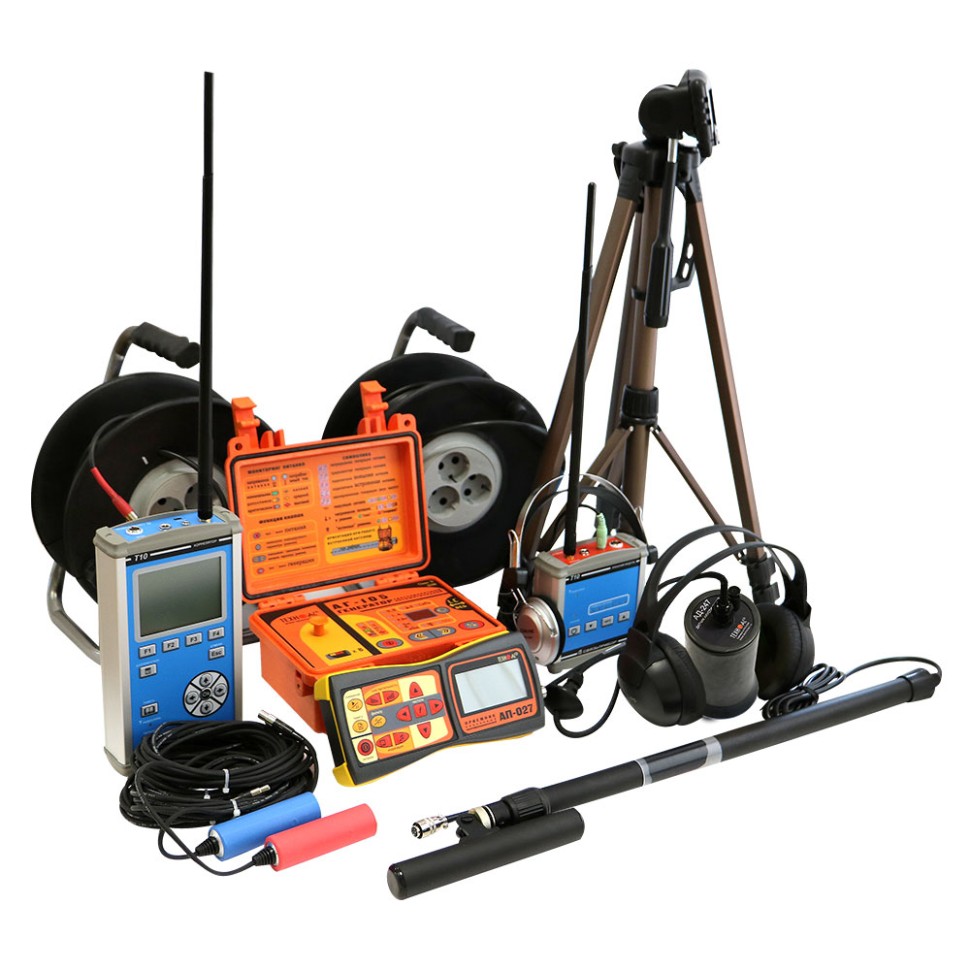

Комплектация корреляционного течеискателя Искор-225

№	Наименование	Количество
1	Корреляционный течеискатель Т10	1 шт.
2	Внешний модуль Т10	1 шт.
3	Датчик	2 шт.
4	Антенна	2 шт.
5	Удлинитель сигнального провода на катушках (25 м)	2 шт.
6	Штатив	1 шт.
7	Сетевой адаптер	2 шт.
8	Аккумуляторные батареи Ni-Mh типа «АА»	8 шт.
9	Трассопоисковый приемник АП-027	1 шт.
10	Трассировочный генератор АГ-105	1 шт.
11	Комплект акустического датчика АД-247	1 шт.
12	Электромагнитный датчик ЭМД-247	1 шт.
13	Головные телефоны	1 шт.
14	Батарейки для приемника (AA)	4 шт.
15	Батарейки для генератора	8 шт.
16	Кабель для подключения внешнего аккумулятора для генератора	1 шт.
17	Кабель для подключения нагрузки	1 шт.
18	Контакт магнитный	2 шт.
19	Штырь заземления	2 шт.
20	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
21	Держатель для приемника АП-027.00.010	1 шт.
22	Крестовая отвертка	1 шт.
23	Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)	1 шт.
24	Транспортные сумки	2 шт.
25	Руководство по эксплуатации. Паспорт	1 шт.
