Успех АГ-428.50Н - трассоискатель

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_6257-00-Б0001923

Артикул: TC_6257-00-Б0001923
Номер товара: 94466

Характеристики

Все характеристики

Описание трассоискателя Успех АГ-428.50Н

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.

Выходная мощность генератора до 100 Вт.

Назначение трассоискателя Успех АГ-428.50Н

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

Особенности приемника АП-027

Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы
Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
Класс защиты корпуса от внешних воздействий IP54.

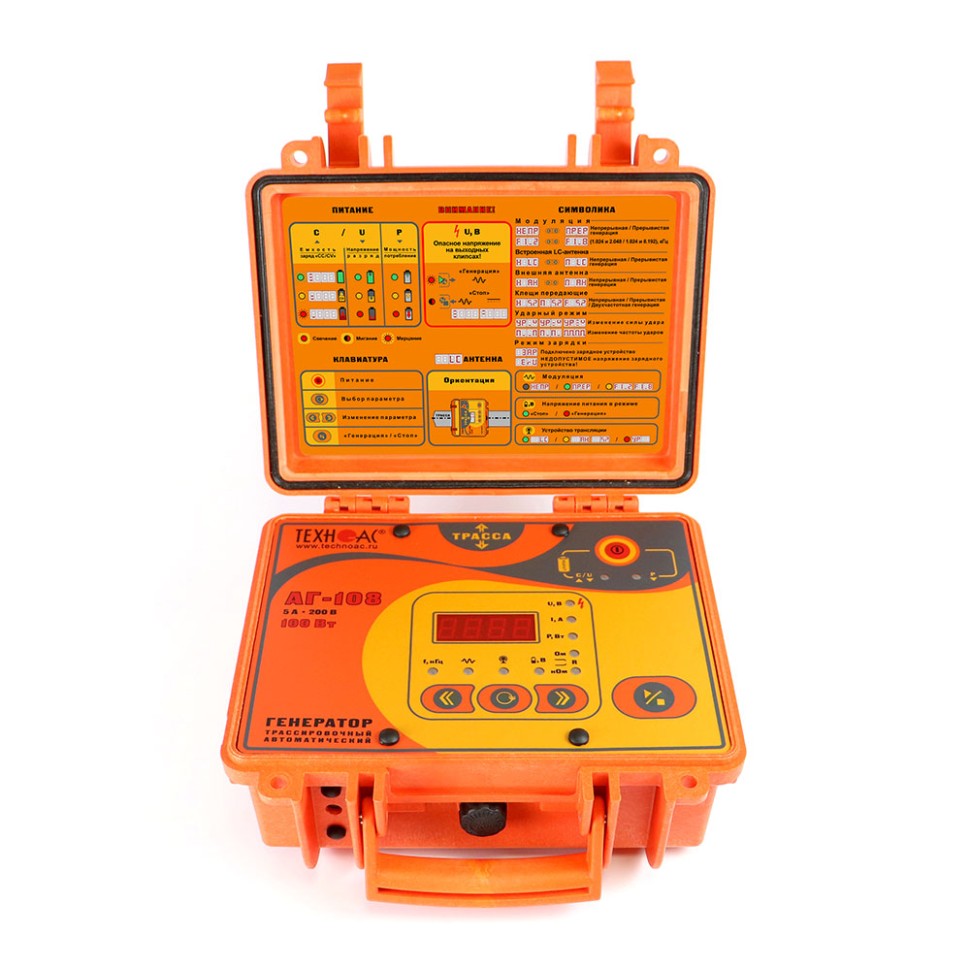

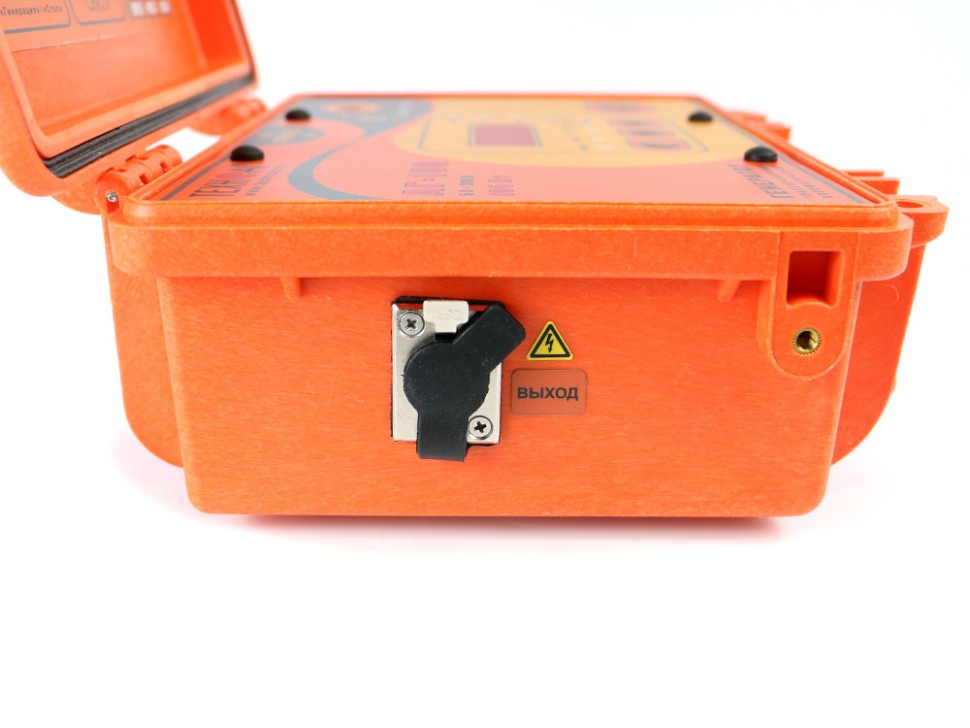

Особенности генератора АГ-108

Встроенный заряжаемый аккумулятор.
Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
Максимальное выходное напряжение до 200 В.

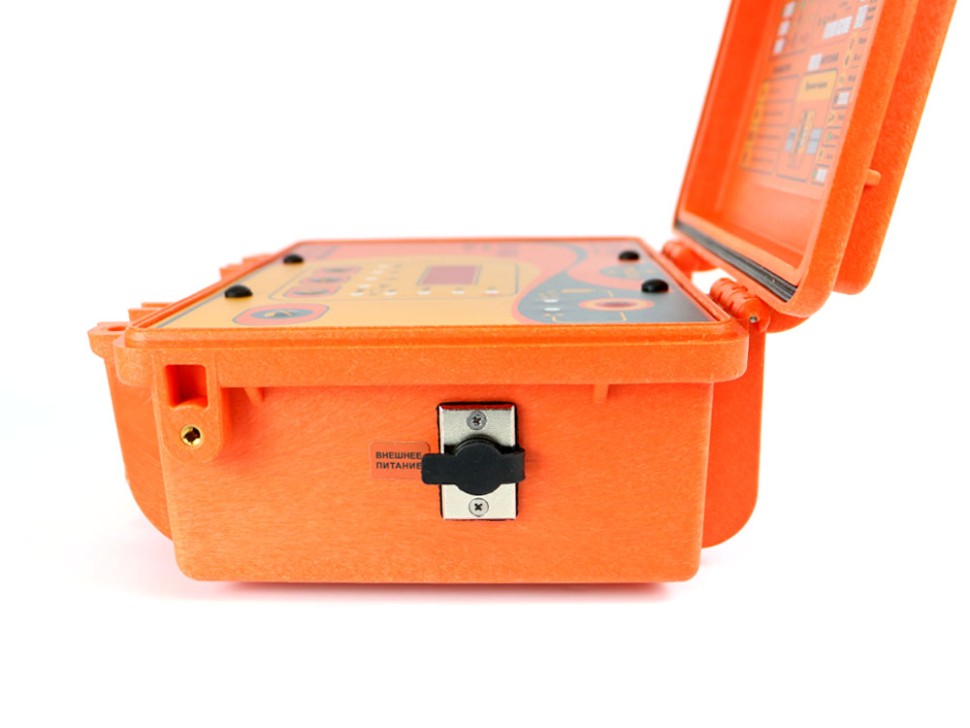

Возможность работы от внешнего аккумулятора или от сети ~220 В.
Реализовано несколько видов защиты от недопустимых факторов.
Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
Ударный режим - генерация импульсов управления ударным механизмом.
Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
Ручное уменьшение/увеличение мощности после автосогласования.
Небольшие габариты и вес.

Характеристики трассопоискового приемника АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как «непрерывный / импульсный»	выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	головные телефоны - синтезированный звук ЧМ	-
	встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 мм
Масса электронного блока, не более	0,46 кг

Характеристики трассировочного генератора АГ-108

Параметр	Значение
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
Нагрузка «кабель выходной» или «клещи»	512 / 1024 / 8192 / 32768
«Антенные» режимы	8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы	встроенная передающая антенна «LC»
«Антенные» режимы	внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы)	- прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц
	- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно)
	- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
«Ударный» режим	- «УР» - генерация импульсов управления ударным механизмом; - три разновидности силы удара: «слабый», «средний», «сильный»; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
Ограниченный программой при ручном повышении, ≥	3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥	0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
В зависимости от «модуляции», ≥	200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
Ограниченная программой, ≥	100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10
Рабочий диапазон питающих напряжений, В	максимально допустимое напряжение 15
Автономный аккумулятор	«12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл»)	- 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
Время работы («жизненный цикл»)	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации	автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора	при напряжении питания < 8 В
	при напряжении питания > 15,7 В
	при коротком замыкании выхода в процессе автосогласования
	через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой	автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда «по умолчанию»; - «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»); - «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации или до достижения предела энергопотребления определяемого программой
Согласование с нагрузкой	ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны «LC»
	бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
	бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006	класс А
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы

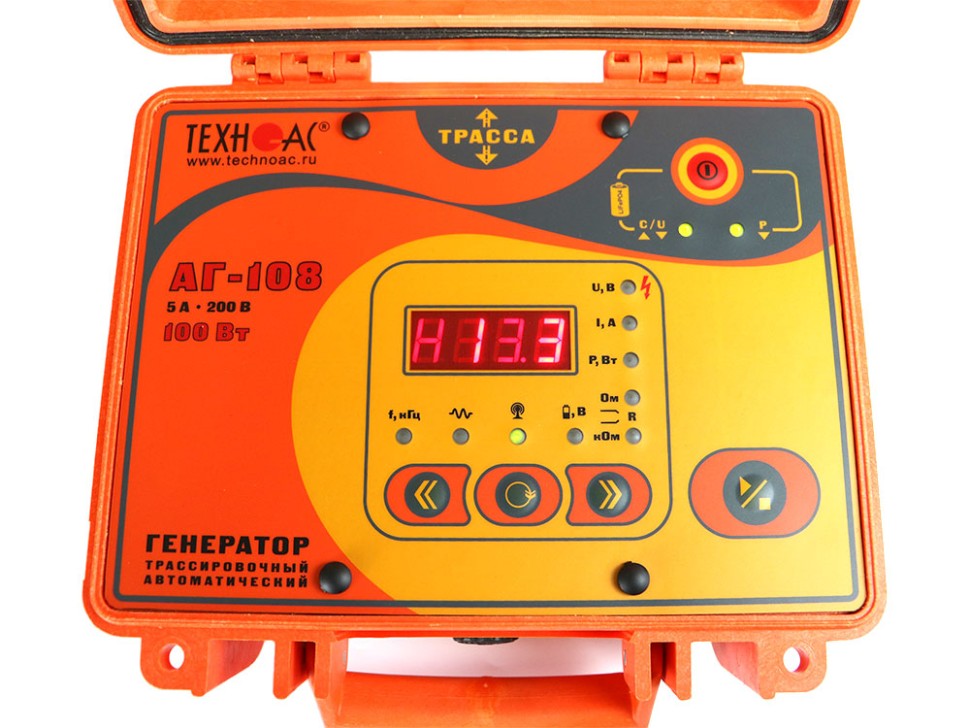

Светодиодные индикаторы	цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм	250х220х120
Вес электронного блока, не более, кг	3,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации, °С	-30…+60
Степень защиты корпуса	IP65

Характеристики электромагнитного датчика ЭМД-247

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Комплектация трассоискателя Успех АГ-428.50Н

№	Наименование	Количество
1	Трассопоисковый приемник АП-027	1 шт.
2	Генератор трассировочный АГ-108	1 шт.
3	Устройство зарядное АГ107.02.010	1 шт.
4	Головные телефоны	1 шт.
5	Датчик электромагнитный ЭМД-247	1 шт.
6	Кабель выходной АГ120.02.050	1 шт.
7	Кабель для подключения внешнего аккумулятора АГ120.02.020	1 шт.
8	Кабель для заземления АГ105.02.020	1 шт.
9	Держатель для приемника АП-027.00.010	1 шт.
10	Контакт магнитный АГ120.02.090	2 шт.
11	Штырь заземления АГ110.02.004	2 шт.
12	Крестовая отвертка	1 шт.
13	Батарейки типа АА	4 шт.
14	Сумка для комплекта (чехол 53222)	1 шт.
15	Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)	1 шт.
16	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
17	Руководство по эксплуатации	3 шт.
18	Паспорт	1 шт.

Дополнительная комплектация трассоискателя Успех АГ-428.50Н

№	Наименование
1	Индукционная антенна ИЭМ-301.5
2	Комплект аккумуляторов и зарядное устройство для приемника АП-027
