Успех 4.108Д - трассоискатель с цветным экраном
Номер товара: 94459
Цены на нашем сайте актуальны при заказе от 20 000 рублей.
Описание трассоискателя Успех 4.108Д
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.
Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 100 Вт.Назначение трассоискателя Успех 4.108Д
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

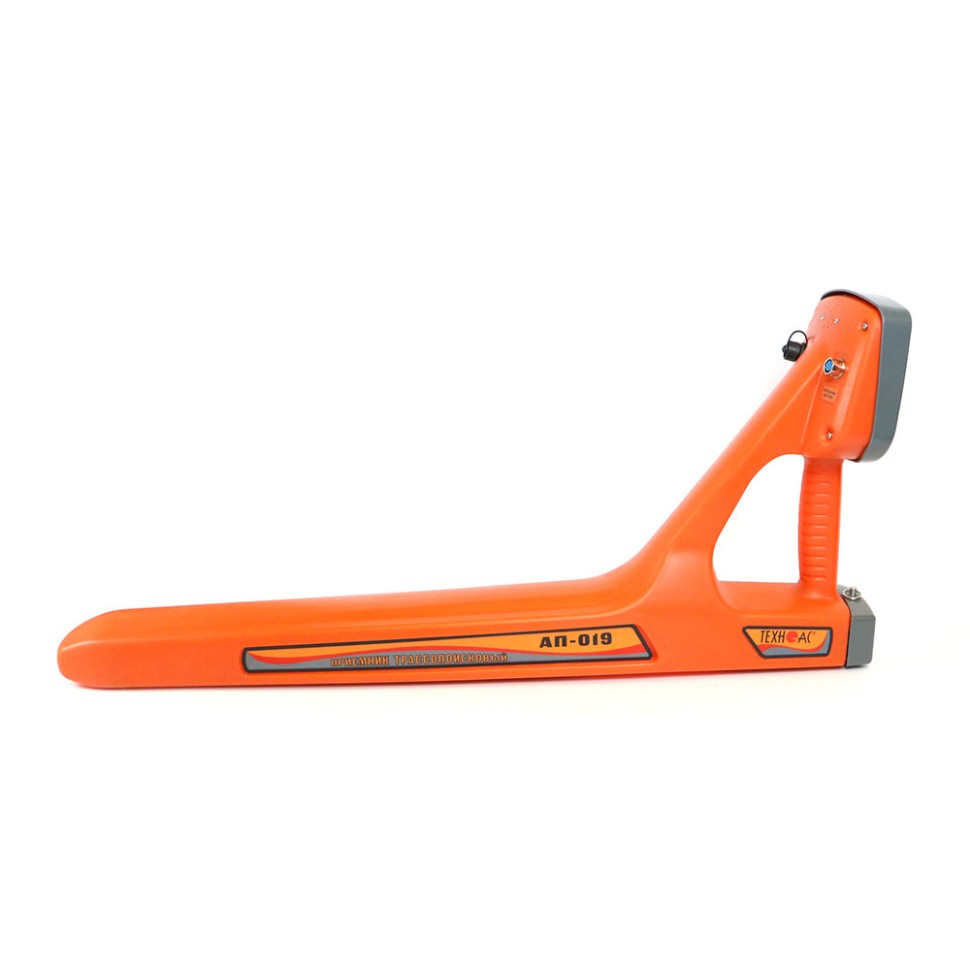

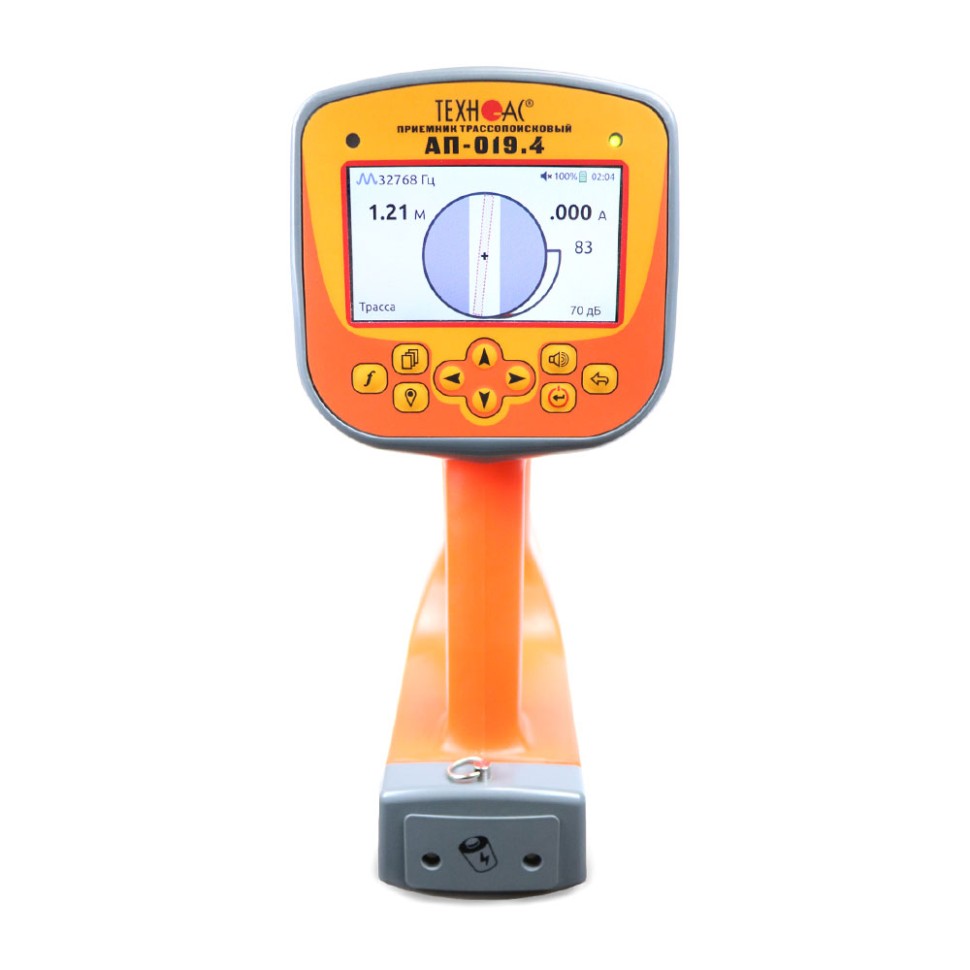

Особенности приемника АП-019.4
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.

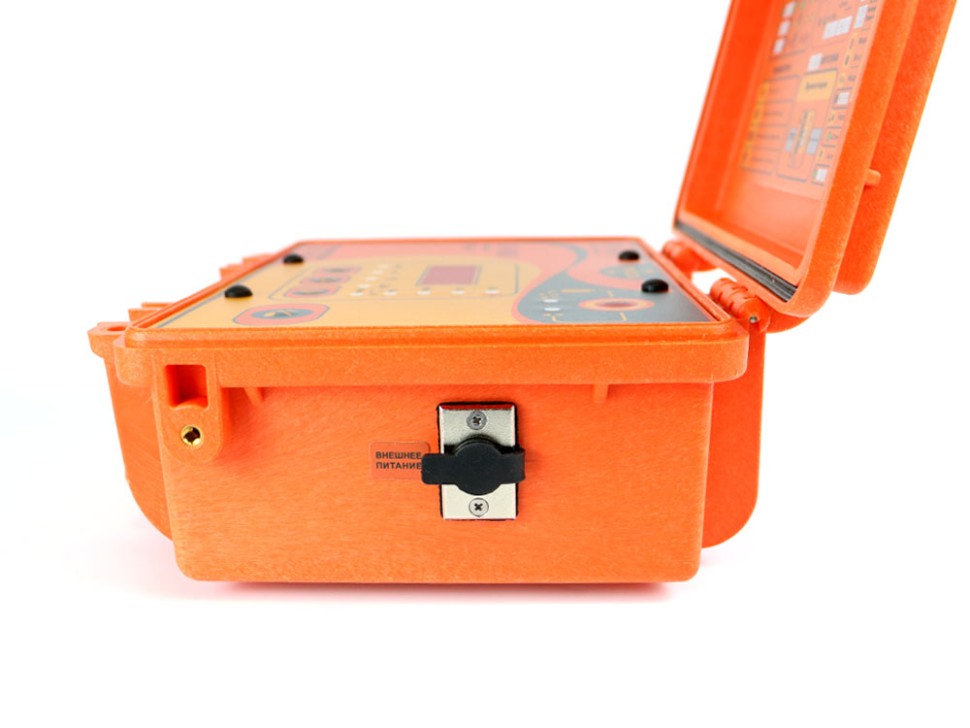

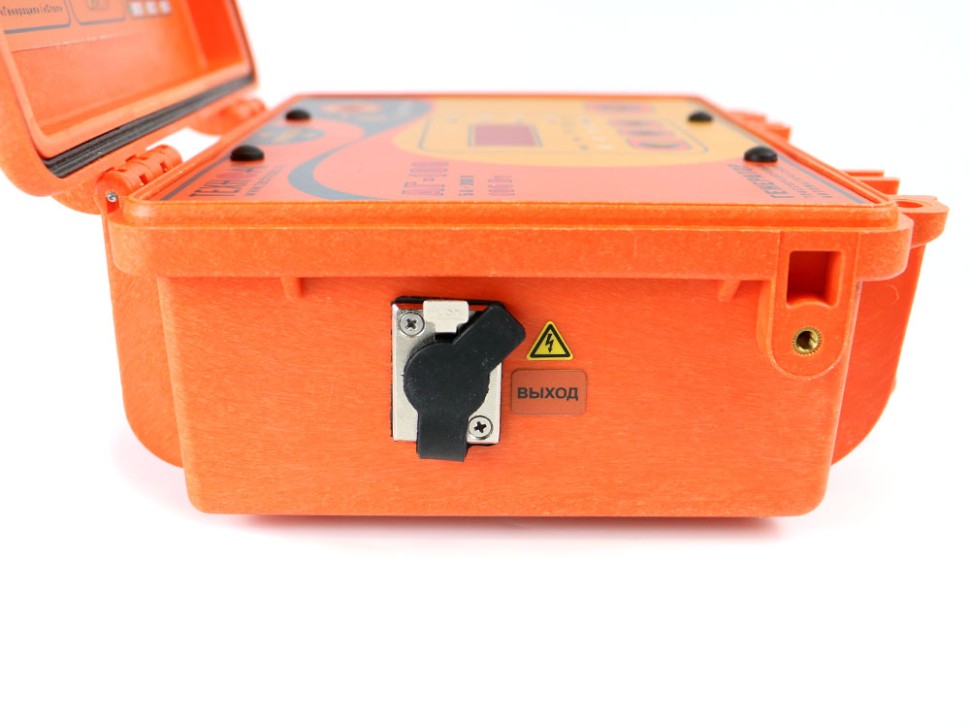

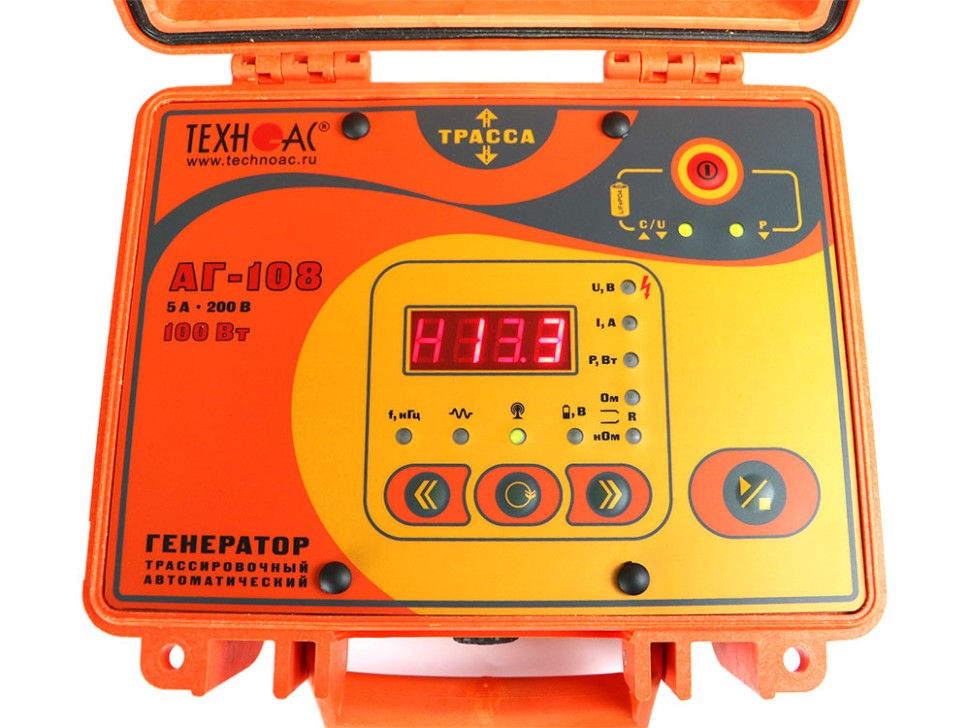

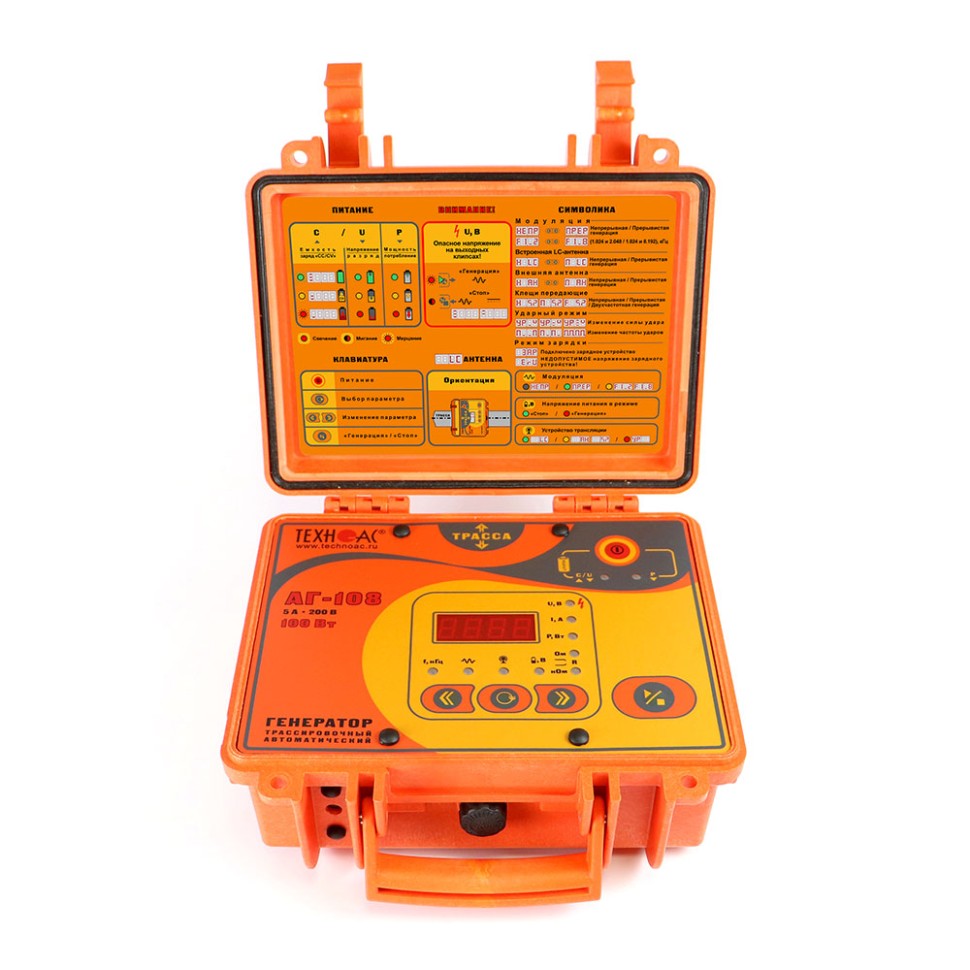

Особенности генератора АГ-108
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим - генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Режимы индикации приемника АП-019.4
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»
Рекомендуемые области применения трассоискателя Успех 4.108Д
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики трассопоискового приемника АП-019.4
Параметр Значение Частоты фильтров 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц Диапазон частот «Широкая полоса» 0,05…7,00 кГц;
7,00…14,00 кГцДиапазон частот «Две частоты» 1024 / 2048 Гц Динамический диапазон входных сигналов 140 дБ Количество встроенных датчиков 5 Максимальная чувствительность (33 кГц) 5 мкА на расстоянии 1 м Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС» Управление чувствительностью (усилением сигнала) - полуавтоматическое / ручное (по выбору);
- автоматическое для режима «Трасса»Определение глубины залегания коммуникации - 0,01....30,00 м;
- автоматически в режиме «Трасса»Точность определения глубины залегания ±5 см при глубине до 1 м,
±5% при глубине свыше 1 мИзмерение «сигнального» тока в коммуникации - 0,001....50,00 А;
- автоматически в режиме «Трасса»Точность определения оси коммуникации ±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 мРабота с импульсными сигналами при работе с генераторами «ТЕХНО-АС» Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости Режимы индикации «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» Звуковая индикация - синтезированный звук с ЧМ;
- звуковая индикация нажатия кнопокИсточник питания - 4 Li-ion батареи 3,7 В, 3200 мАч;
- внешний аккумулятор (Power Bank)Режим «Сон» 0…23 час 59 мин Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана <50% Диапазон температур эксплуатации / хранения -30…+50 / -30…+60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Вес, не более 2,45 кг Характеристики трассировочного генератора АГ-108
Параметр Значение Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% Нагрузка «кабель выходной» или «клещи» 512 / 1024 / 8192 / 32768 «Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH» Режимы работы «Антенные» режимы встроенная передающая антенна «LC» внешняя индукционная передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
- длительность посылки 0,1 сек.;
- частота следования посылок 1 Гц- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
- соотношение амплитуд 2/1 (соответственно)
- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно)
«Ударный» режим - «УР» - генерация импульсов управления ударным механизмом;
- три разновидности силы удара: «слабый», «средний», «сильный»;
- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» 3 – при частоте 32768 Гц Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ 0,1 - всегда при включении питания Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» 200 – в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом Источники питания Рабочий диапазон питающих напряжений, В минимально допустимое напряжение 10 максимально допустимое напряжение 15 Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 Устройство зарядное - заряжает до напряжения 14,6 В током до 10 А;
- обеспечивает генерацию одновременно с зарядкойВнешние источники питания (не входят в комплект поставки) - напряжение 10...15 В, мощность ≥ 140 Вт;
- например, аккумуляторы автомобильные «12 В»Время работы («жизненный цикл») - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
- 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено Функциональные особенности Автоматическое энергосбережение в процессе генерации автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания Автоматические выключения прибора при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) Согласование с нагрузкой автоматическое – до достижения тока в нагрузке:
- ≥ 0,1 А – всегда «по умолчанию»;
- «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»);
- «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации
или до достижения предела энергопотребления определяемого программойручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования Варианты подключения к исследуемой коммуникации контактное подключение с возвратом тока через землю бесконтактное подключение с применением встроенной передающей антенны «LC» бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) Электромагнитная совместимость Классификация по ГОСТ Р 51318.22-2006 класс А Конструктивные параметры Выходной усилитель мощности модифицированный CLASS D, КПД до 85% Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) Габаритные размеры электронного блока (кейса), не более, мм 250х220х120 Вес электронного блока, не более, кг 3,8 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации, °С -30…+60 Степень защиты корпуса IP65 Комплектация трассоискателя Успех 4.108Д

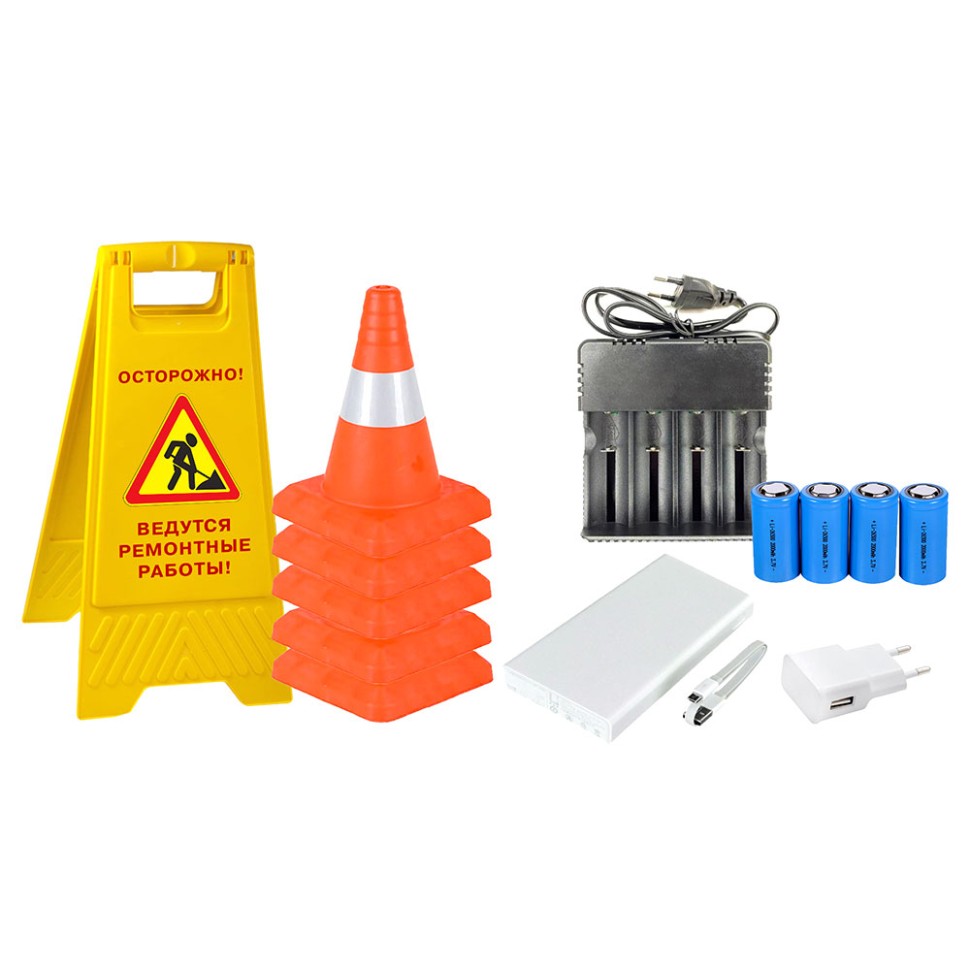

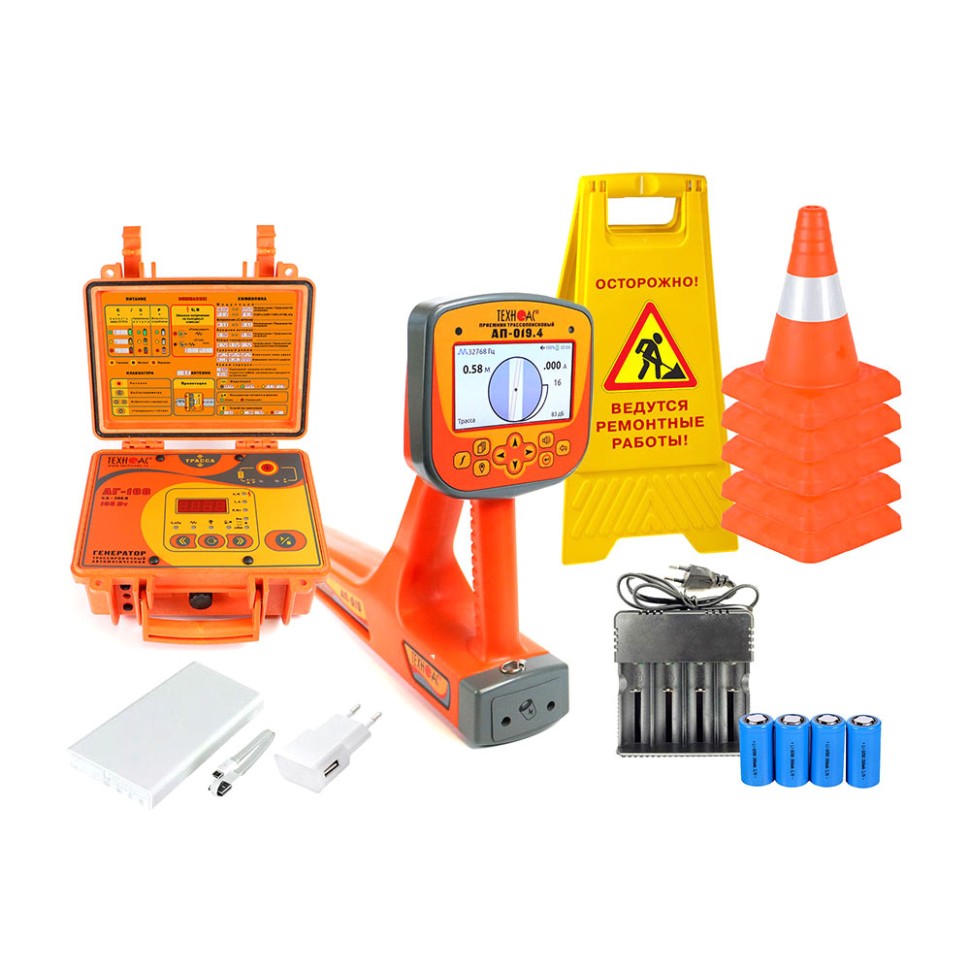

№ Наименование Количество 1 Трассопоисковый приемник АП-019.4 1 шт. 2 Генератор трассировочный АГ-108 1 шт. 3 Устройство зарядное АГ107.02.010 1 шт. 4 Кабель АГ120.02.020 1 шт. 5 Кабель АГ120.02.050 1 шт. 6 Кабель АГ105.02.020 1 шт. 7 Контакт магнитный АГ120.02.090 2 шт. 8 Штырь заземления АГ110.02.004 2 шт. 9 Батарейки для приемника 4 шт. 10 Кабель USB 2,0 AM-mini USB 1 м 1 шт. 11 Power bank, 20 000 mAh 1 шт. 12 Конус дорожный, высота 30 см 5 шт. 13 Аварийный знак "Люк открыт" или "Идут работы" 1 шт. 14 Зарядное устройство HD-8992A 1 шт. 15 Сумка для приемника (чехол 53212) 1 шт. 16 Сумка для комплекта (чехол 53222) 1 шт. 17 Руководство по эксплуатации 3 шт. 18 Паспорт 1 шт. Дополнительная комплектация трассоискателя Успех 4.108Д
№ Наименование 1 Индукционная антенна ИЭМ-301.5 2 Комплект аккумуляторов и зарядное устройство для приемника АП-019 Производитель ТЕХНО-АС
