Атлет АГ-319Ц - кабелетрассоискатель с цветным экраном

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_2944-00-Б0001999

Артикул: TC_2944-00-Б0001999
Номер товара: 94447

Характеристики

Все характеристики

Описание кабелетрассоискателя Атлет АГ-319Ц

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

Назначение кабелетрассоискателя Атлет АГ-319Ц

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

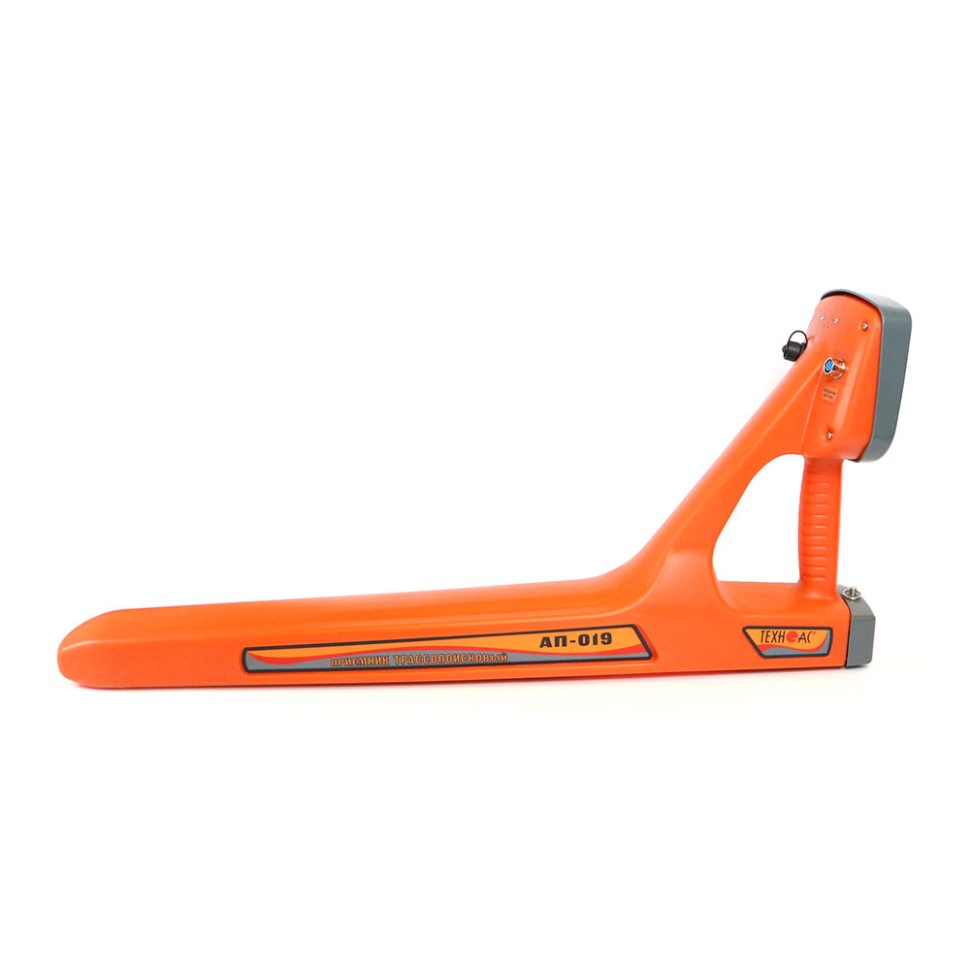

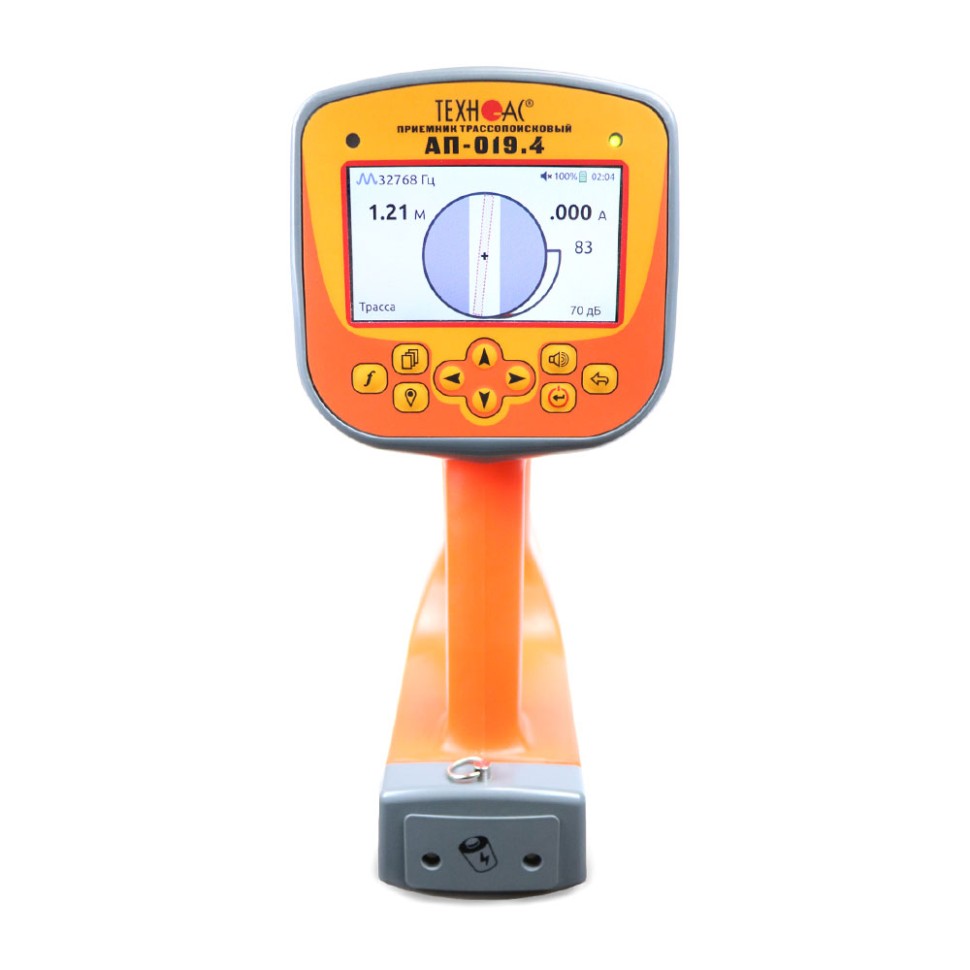

Особенности приемника АП-019.4

Современный цифровой трассопоисковый приемник-моноблок.
Цветной дисплей с автоматической и ручной регулировкой яркости.
Температура эксплуатации от -30 до +50°С.
Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
Возможность выбора активных рабочих частот и режимов работы.
Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Встроенный динамик с регулировкой уровня громкости.
Настраиваемый режим «Сон» для экономии заряда батарей.
Дополнительные функции при подключении внешних датчиков.
Меню на двух языках (русский и английский).
Возможность подключения внешнего аккумулятора Power Bank.

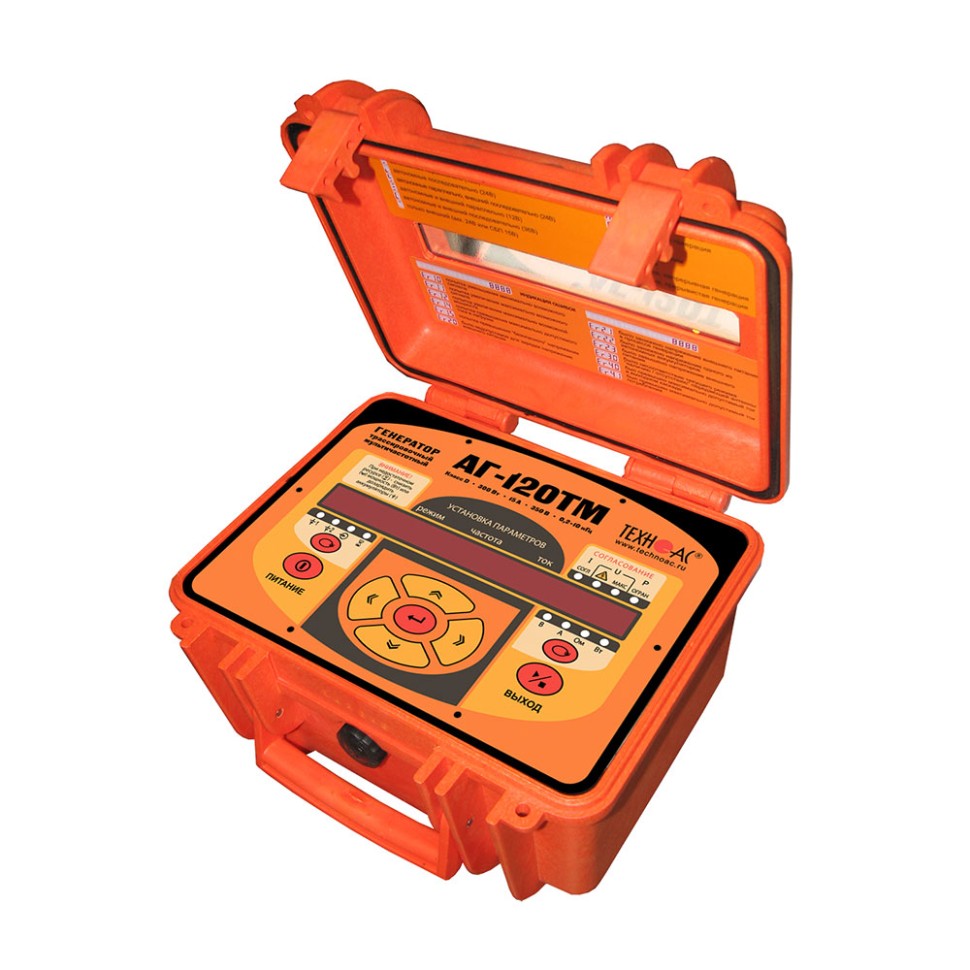

Особенности генератора АГ-120ТМ

Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Режимы индикации приемника АП-019.4

Режим «Трасса»

Режим «Ноль»

Режим «Пик»

Режим «График Макс.»

Режим «График Мин.»

Режим «Мин./Макс.»

Режим «2F 1024/2048»

Характеристики трассопоискового приемника АП-019.4

Параметр	Значение
Частоты фильтров	50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,05…7,00 кГц; 7,00…14,00 кГц
Диапазон частот «Две частоты»	1024 / 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
Управление чувствительностью (усилением сигнала)	- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса»
Определение глубины залегания коммуникации	- 0,01....30,00 м; - автоматически в режиме «Трасса»
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации	- 0,001....50,00 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами «ТЕХНО-АС»
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации	«Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
Звуковая индикация	- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок
Источник питания	- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank)
Режим «Сон»	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Диапазон температур эксплуатации / хранения	-30…+50 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Вес, не более	2,45 кг

Характеристики трассировочного генератора АГ-120ТМ

Параметр	Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1	непрерывный «НП»
Режим 2	кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
Режим 3	двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
Режим 4	генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация	10
- кратковременные посылки	15
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании	220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В	330 (260 при «2F»)
При питании от сетевого блока	110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки	- любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22...28 В
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

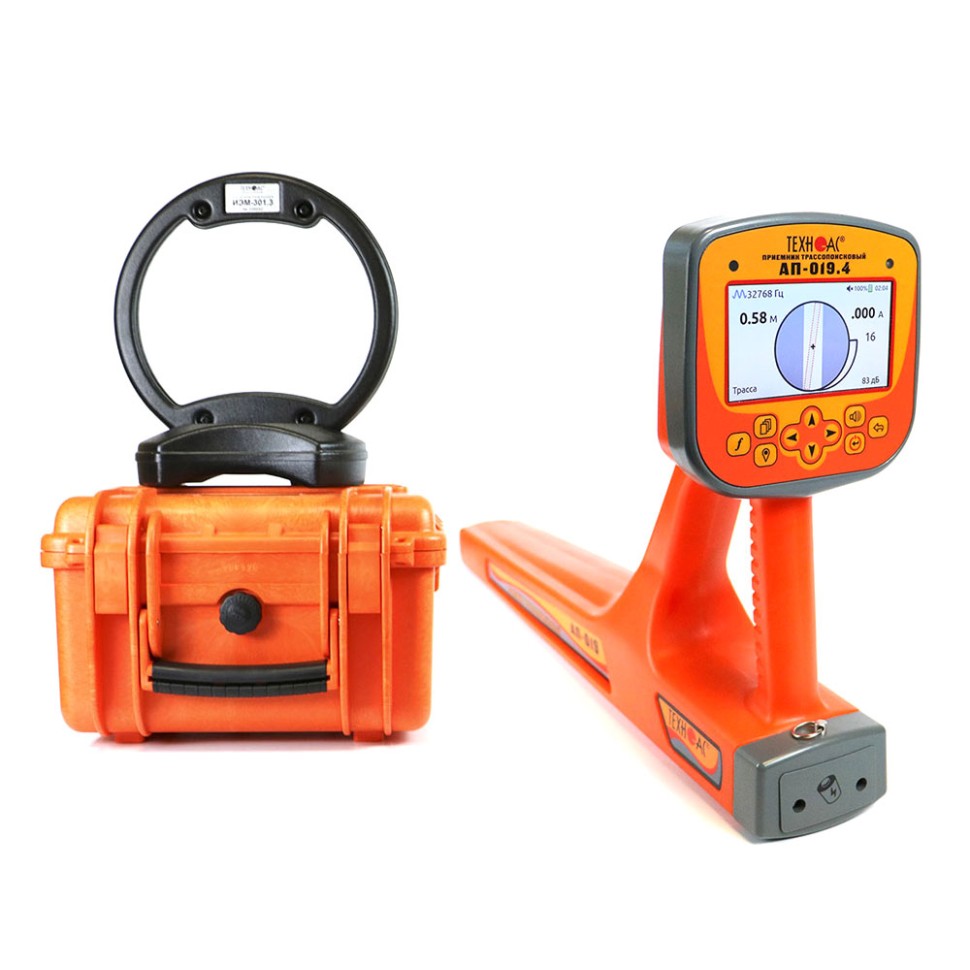

Комплектация кабелетрассоискателя Атлет АГ-319Ц

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.4	1 шт.
2	Генератор трассировочный АГ-120ТМ	1 шт.
3	Индукционная антенна ИЭМ-301.3	1 шт.
4	Устройство зарядное AG120.02.100	1 шт.
5	Кабель для подключения к внешнему аккумулятору АГ120.02.020	1 шт.
6	Кабель АГ120.02.050	1 шт.
7	Кабель АГ105.02.020	1 шт.
8	Контакт магнитный АГ120.02.090	2 шт.
9	Штырь заземления АГ110.02.004	2 шт.
10	Батарейки для приемника	4 шт.
11	Зарядное устройство HD-8992A	1 шт.
12	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
13	Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
14	Сумка для приемника (чехол 53212)	1 шт.
15	Сумка для комплекта (чехол 53222)	1 шт.
16	Руководство по эксплуатации	3 шт.
17	Паспорт	1 шт.

Дополнительная комплектация кабелетрассоискателя Атлет АГ-319Ц

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-019
