Описание трассоискателя Успех АГ-309.20Н

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.

Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-309.20Н

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.

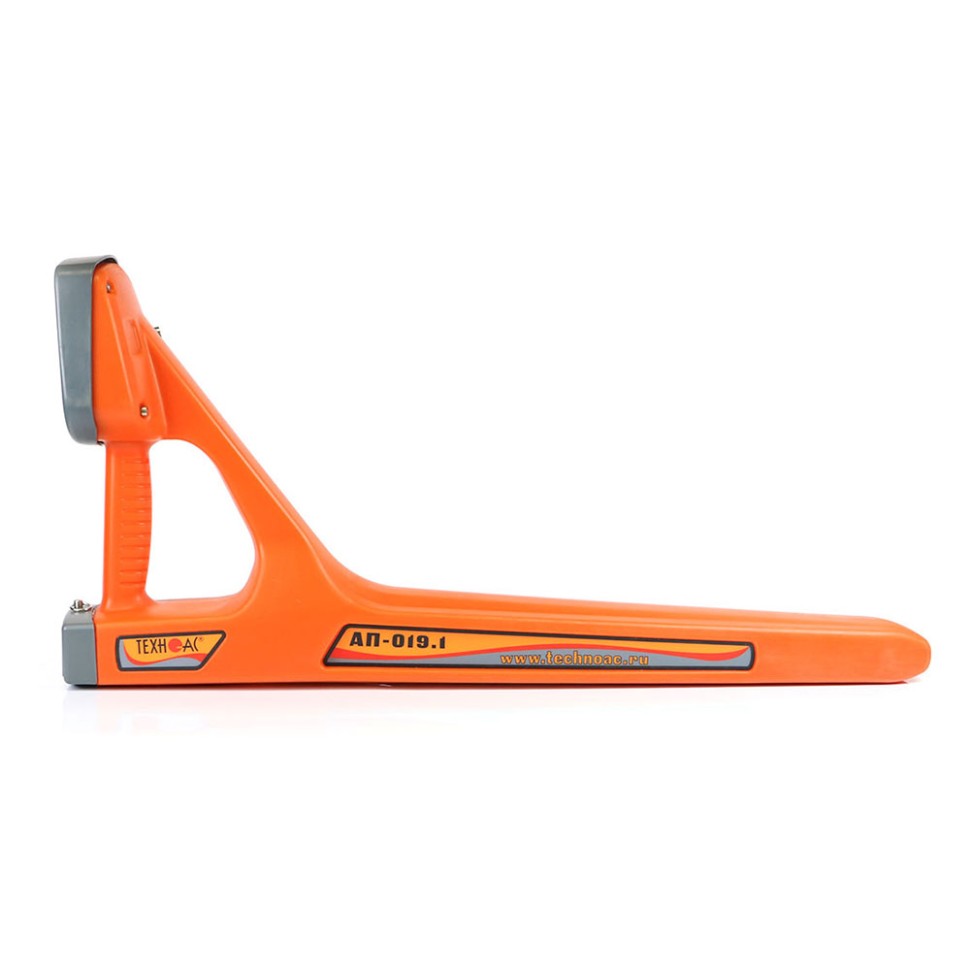

Особенности приемника АП-019.1

Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
Меню на двух языках (русский и английский).

Особенности генератора АГ-114.1

Прост в эксплуатации и не требует высокой квалификации персонала.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое повторное согласование при изменении мощности.
Длительное время непрерывной работы от собственного аккумулятора.
Небольшие габариты и вес.

Функциональные возможности приемника АП-019.1 в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Характеристики трассопоискового приемника АП-019.1

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое - для 2D отображения «Трасса»; - полуавтоматическое или ручное (по выбору) - для «Графиков»; - автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0...10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001...9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- параметры настройки и управления; - 2D визуализация положения трассы относительно прибора; - графики уровня сигнала с датчиков; - глубина залегания трассы; - ток сигнала
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…60°С / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,4 кг

Характеристики трассировочного генератора АГ-114.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частота 1	512±0,25
Частота 2	1024±0,5
Частота 3	8192±4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 («5 Вт»)	5±1,25
Мощность 2 («10 Вт»)	10±2,5
Мощность 3 («20 Вт»)	20±5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 («5 Вт»)	0,3…1000
Мощность 2 («10 Вт»)	0,3…500
Мощность 3 («20 Вт»)	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автомат., 20-ти ступенчатое
Время согласования максимальное,не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,5

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплектация трассоискателя Успех АГ-309.20Н

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.1	1 шт.
2	Генератор трассировочный АГ-114.1	1 шт.
3	Индукционная антенна ИЭМ-301.3	1 шт.
4	Источник питания AG114M.02.020	1 шт.
5	Кабель для подключения внешнего аккумулятора АГ120.02.020	1 шт.
6	Кабель выходной АГ120.02.050	1 шт.
7	Кабель для заземления АГ105.02.020	1 шт.
8	Контакт магнитный АГ120.02.090	2 шт.
9	Штырь заземления АГ110.02.004	2 шт.
10	Батарейки	4 шт.
11	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
12	Сумка для генератора АГ-114.1 (чехол 53163)	1 шт.
13	Сумка для приемника (чехол 53212)	1 шт.
14	Сумка для комплекта (чехол 53222)	1 шт.
15	Руководство по эксплуатации	3 шт.
16	Паспорт	1 шт.

Дополнительная комплектация трассоискателя Успех АГ-309.20Н

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-019
