Успех АГ-428.20Н - трассоискатель
Номер товара: 94418
Цены на нашем сайте актуальны при заказе от 20 000 рублей.
Описание трассоискателя Успех АГ-428.20Н
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-428.20Н
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

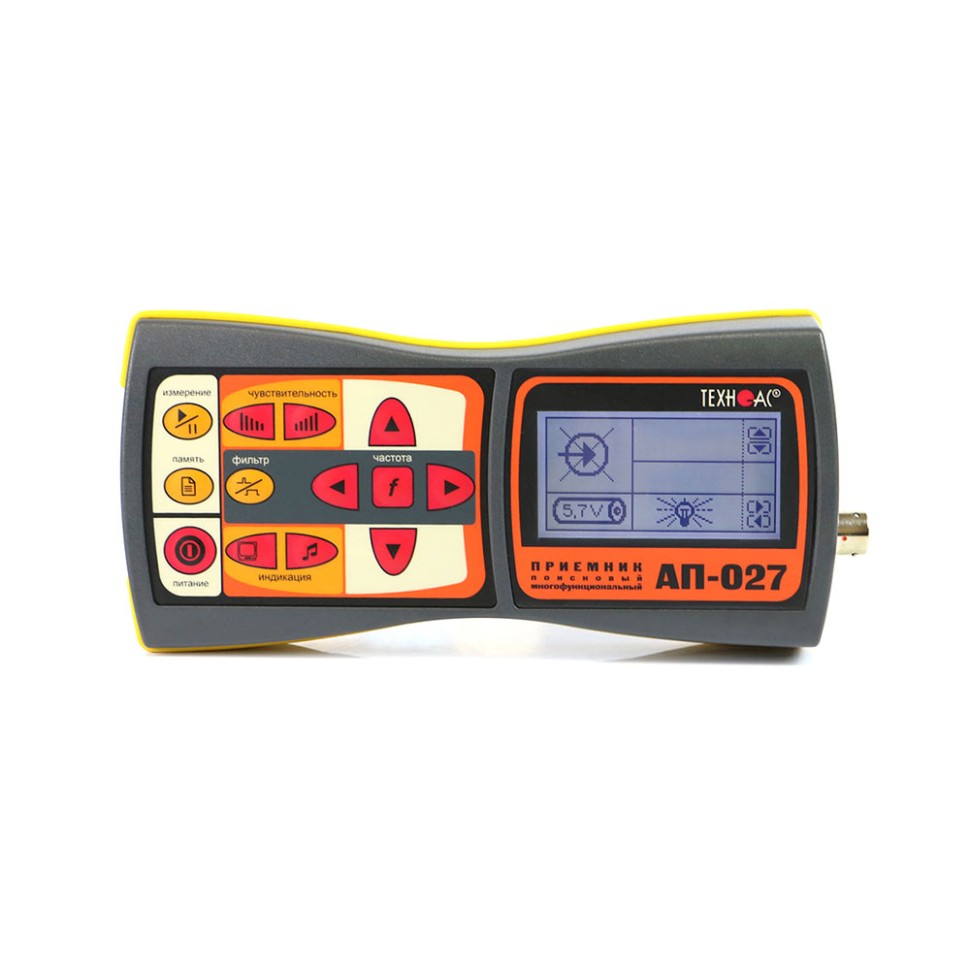

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-114.1
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-428.20Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики трассопоискового приемника АП-027
Параметр Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД Вид работы в зависимости от датчика определяется автоматически, при подключении датчика Вид принимаемого сигнала выбирается оператором как «непрерывный / импульсный» выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» Частоты переключаемых полосовых фильтров центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация головные телефоны - натуральный широкополосный или отфильтрованный сигнал головные телефоны - синтезированный звук ЧМ - встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети;
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Время непрерывной работы, не менее 20 часов Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220x102x42 мм Масса электронного блока, не более 0,46 кг Характеристики трассировочного генератора АГ-114.1
Параметр Значение Частоты генерируемого сигнала, Гц Частота 1 512±0,25 Частота 2 1024±0,5 Частота 3 8192±4 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5 Вт») 5±1,25 Мощность 2 («10 Вт») 10±2,5 Мощность 3 («20 Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5 Вт») 0,3…1000 Мощность 2 («10 Вт») 0,3…500 Мощность 3 («20 Вт») 0,3…250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автомат., 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15 В / 4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Характеристики электромагнитного датчика ЭМД-247

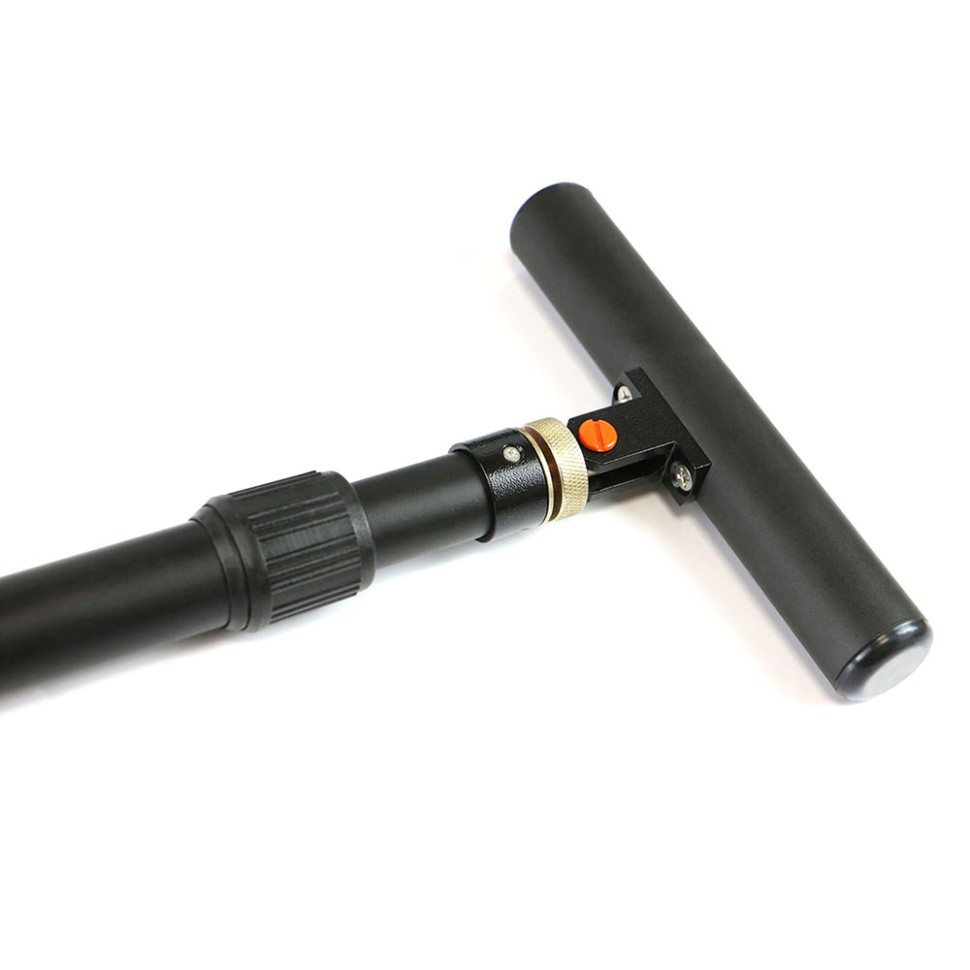

Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики индукционной антенны ИЭМ-301.3
Параметр Значение Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Комплектация трассоискателя Успех АГ-428.20Н
№ Наименование Количество 1 Трассопоисковый приемник АП-027 1 шт. 2 Генератор трассировочный АГ-114.1 1 шт. 3 Источник питания AG114M.02.020 1 шт. 4 Головные телефоны 1 шт. 5 Датчик электромагнитный ЭМД-247 1 шт. 6 Кабель выходной АГ120.02.050 1 шт. 7 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 шт. 8 Кабель для заземления АГ105.02.020 1 шт. 9 Держатель для приемника АП-027.00.010 1 шт. 10 Контакт магнитный АГ120.02.090 2 шт. 11 Штырь заземления АГ110.02.004 2 шт. 12 Крестовая отвертка 1 шт. 13 Батарейки типа АА 4 шт. 14 Индукционная антенна ИЭМ-301.3 1 шт. 15 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 шт. 16 Сумка для генератора АГ-114.1 (чехол 53163) 1 шт. 17 Сумка для комплекта (чехол 53222) 1 шт. 18 Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1 шт. 19 Кабель для подключения внешнего аккумулятора AP027.02.030 1 шт. 20 Руководство по эксплуатации 3 шт. 21 Паспорт 1 шт. Дополнительная комплектация трассоискателя Успех АГ-428.20Н
№ Наименование 1 Комплект аккумуляторов и зарядное устройство для приемника АП-027 Производитель ТЕХНО-АС
