Успех АГ-309.20К - трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
Номер товара: 94413
Цены на нашем сайте актуальны при заказе от 20 000 рублей.
Описание трассоискателя Успех АГ-309.20К
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.20К
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

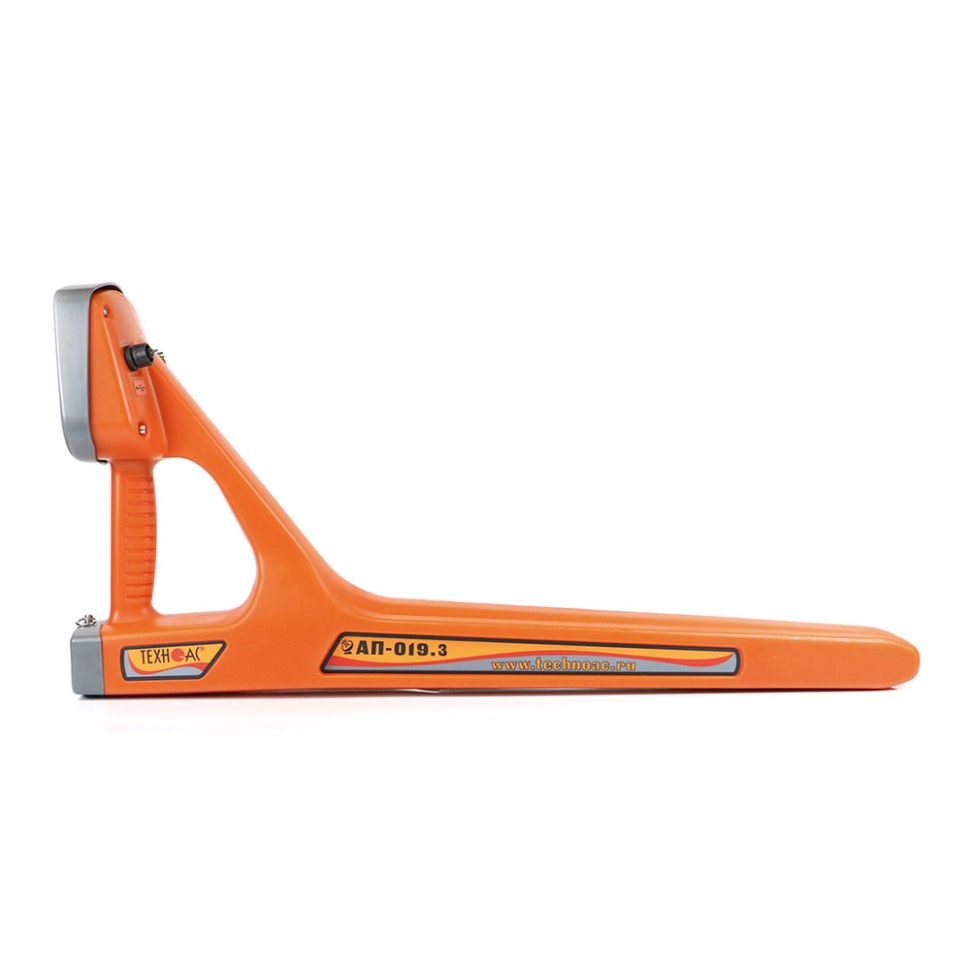

Особенности приемника АП-019.3
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.
Особенности генератора АГ-114.1
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019.3 в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
Вид окна программы MapProgram
Вся необходимая информация для работы с программой содержится в разделе "Справка".
Внимание! Для загрузки сохраненного трека в Яндекс.Карты используйте приложенную инструкцию "Загрузка KML файла в Yandex.Карты".Программа UtilityLoc
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.
Рекомендуемые области применения трассоискателя Успех АГ-309.20К
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики трассопоискового приемника АП-019.3
Параметр Значение Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц Диапазон частот «Широкая полоса» 0,04…8 кГц Частота фильтра в режиме «Зонд» 512 Гц Диапазон частот «Радио» 8…40 кГц Динамический диапазон входных сигналов 120 дБ Количество встроенных датчиков 4 Максимальная чувствительность
(режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)5 мкА на расстоянии 1 м Объем памяти модуля GPS 2300 «точек» Подключаемые внешние датчики КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) Управление чувствительностью - автоматическое – для 2D отображения «Трасса»;
- полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
- автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы - 0...10 м;
- автоматически в режиме «Трасса»;
- по нажатию кнопки в режиме «Зонд»Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала - 0,01...9,99 А;
- автоматически в режиме «Трасса»Точность определения оси коммуникации, в % от глубины залегания ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры - 2D визуализация положения трассы относительно прибора;
- глубина залегания трассы;
- ток сигнала;
- графики уровня сигнала;
- сила сигнала;
- параметры настройки и управления
Звуковая индикация встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопокИсточник питания 4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция)Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов Автоматическое отключение питания при бездействии для экономии заряда после 30 минут Диапазон температур эксплуатации / хранения -20…+60°С / -30…+60°С
Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,45 кг Характеристики трассировочного генератора АГ-114.1
Параметр Значение Частоты генерируемого сигнала, Гц Частота 1 512±0,25 Частота 2 1024±0,5 Частота 3 8192±4 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5 Вт») 5±1,25 Мощность 2 («10 Вт») 10±2,5 Мощность 3 («20 Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5 Вт») 0,3…1000 Мощность 2 («10 Вт») 0,3…500 Мощность 3 («20 Вт») 0,3…250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автомат., 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15 В / 4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Характеристики индукционной антенны ИЭМ-301.3
Параметр Значение Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Комплектация трассоискателя Успех АГ-309.20К
№ Наименование Количество 1 Трассопоисковый приемник АП-019.3 1 шт. 2 Генератор АГ-114.1 1 шт. 3 Индукционная антенна ИЭМ-301.3 1 шт. 4 Источник питания AG114M.02.020 1 шт. 5 Кабель USB 2.0 AM-mini USB 1 м 1 шт. 6 Кабель АГ120.02.020 1 шт. 7 Кабель АГ120.02.050 1 шт. 8 Кабель АГ105.02.020 1 шт. 9 Контакт магнитный АГ120.02.090 2 шт. 10 Штырь заземления АГ110.02.004 2 шт. 11 Батарейка 4 шт. 12 Диск CD-R по АП-019.3 1 шт. 13 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 шт. 14 Сумка для генератора АГ-114.1 (чехол 53163) 1 шт. 15 Сумка для приемника (чехол 53212) 1 шт. 16 Сумка для комплекта (чехол 53222) 1 шт. 17 Руководство по эксплуатации 3 шт. 18 Паспорт 1 шт. Дополнительная комплектация трассоискателя Успех АГ-309.20К
№ Наименование 1 Комплект аккумуляторов и зарядное устройство для приемника АП-019 Производитель ТЕХНО-АС
