Успех АГ-309.60К - трассоискатель с функцией сохранения GPS/ГЛОНАСС координат

Описание трассоискателя Успех АГ-309.60К

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.

Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

Генератор повышенной мощности до 180 Вт и дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

Назначение трассоискателя Успех АГ-309.60К

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
• Поиск электрических кабелей под напряжением.
• Поиск мест пересечения трубопровода и кабеля.
• Определение мест повреждения кабельных линий.
• Обследование участков местности перед проведением земляных работ.
• Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
• Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

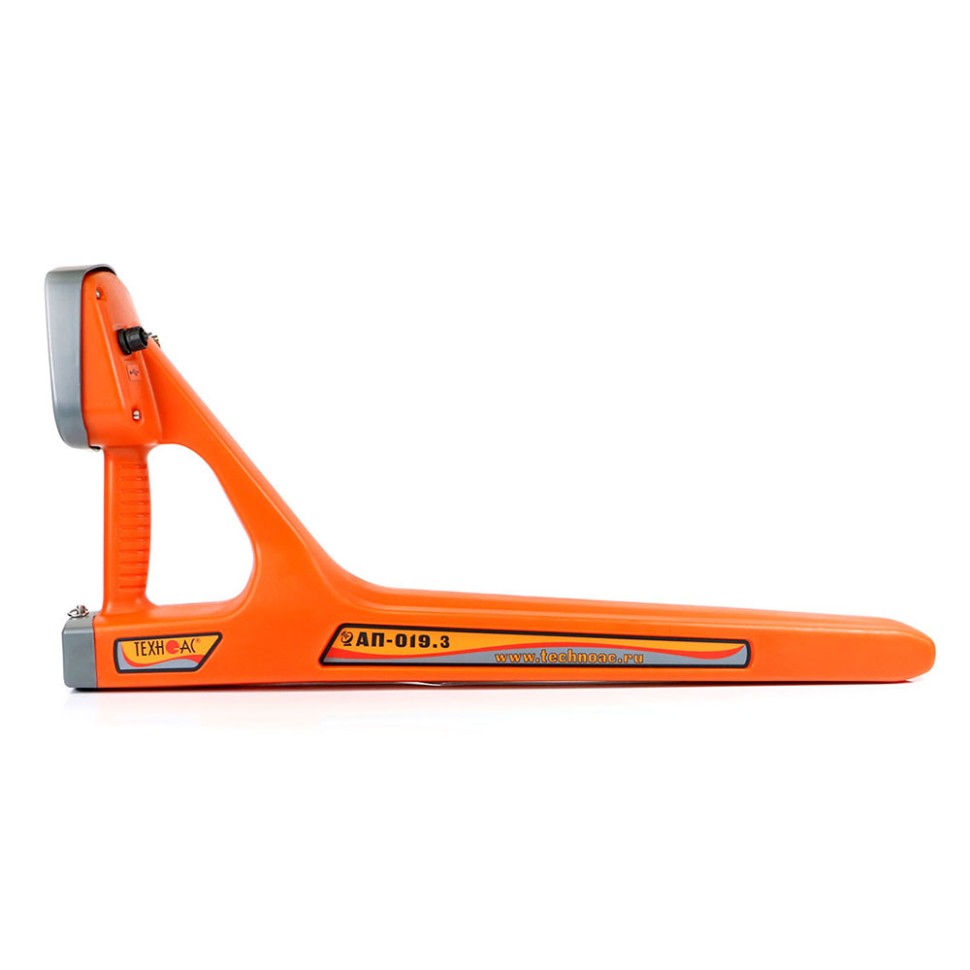

Особенности приемника АП-019.3

• Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
• Изображение трассы на экране прибора.
• Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
• Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
• Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
• Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
• Дополнительные функций при подключении внешних датчиков.
• Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
• Меню на двух языках (русский и английский).
• Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

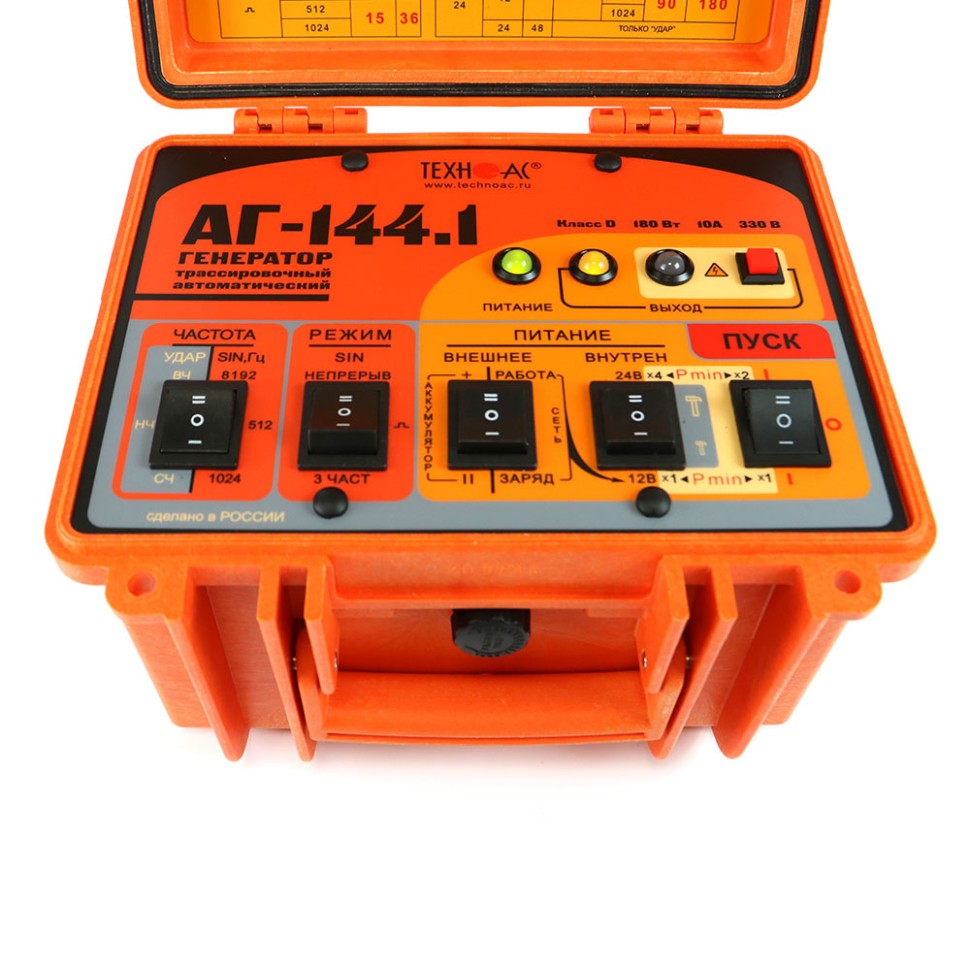

Особенности генератора АГ-144.1

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
• Длительное время непрерывной работы от собственного аккумулятора.

Функциональные возможности приемника АП-019.3 в различных режимах работы

Режим «Трасса»

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График»

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

Режим «График+»

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум»

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

Режимы «Относительное расстояние до коммуникации»

Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

Режим «2-частоты»

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля

С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.

Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.

Программа MapProgram

Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».

Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.

Системные требования к компьютеру

• Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
• Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
• Оперативная память: 1 GB RAM.
• Место на жестком диске: 300 MB of free space.

Вид окна программы MapProgram

Вся необходимая информация для работы с программой содержится в разделе "Справка".

Внимание! Для загрузки сохраненного трека в Яндекс.Карты используйте приложенную инструкцию "Загрузка KML файла в Yandex.Карты".

Программа UtilityLoc

Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.

Системные требования к компьютеру

• Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
• Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
• Оперативная память: 1 GB RAM.
• Место на жестком диске: 300 MB of free space.

В комплекте с диском вы получаете ключ для активации программы.

Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.

Рекомендуемые области применения трассоискателя Успех АГ-309.60К

• Электросети.
• Телекоммуникация.
• Строительно-монтажные организации.
• ЖКХ.
• Водоканалы.
• Теплосети.
• Нефтегазовая отрасль.
• Геодезия.

Характеристики трассопоискового приемника АП-019.3

Параметр	Значение
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31 до 35 кГц)	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	- автоматическое – для 2D отображения «Трасса»; - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»; - автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы	- 0...10 м; - автоматически в режиме «Трасса»; - по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А; - автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора; - глубина залегания трассы; - ток сигнала; - графики уровня сигнала; - сила сигнала; - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ; - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг

Характеристики трассировочного генератора АГ-144.1

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Режимы генерации
«SIN» «непрерывный»	непрерывная синусоидальная генерация
«SIN» «_|¯|_»	кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц)
«SIN» «3 частоты»	посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц)
«УДАР»	генерация ударных импульсов (длительность импульса устанавливается автоматически)
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока	220 330 140
Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
При автономном питании (12/24 В):
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	7,5	15	30	60
	Rнагр, Ом	0,1…1300	0,15…660	0,3…1300	0,6…660
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	15	30	60	120
	Rнагр, Ом	0,15…660	0,3…330	0,6…660	1,2…330
C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	45		90
	Rнагр, Ом	0,45…2000		0,9…1000
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	90		180
	Rнагр, Ом	0,9…1000		1,8…500
От сетевого блока питания:
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты	Рвых, Вт	18		36
	Rнагр, Ом	1,8…800 Ом		0,4…400 Ом
Режимы: - импульсы 512 и 1024 Гц	Рвых, Вт	36		72
	Rнагр, Ом	0,4…400		0,7…200
Допустимое сопротивление нагрузки	любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Источники питания
Встроенный аккумуляторный комплект	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Функциональные особенности
Автоматические функции	- автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
Автоматическое повторное согласование	- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля з пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Индикация	светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В)
Управление	Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС
Класс климатической защиты	IP65

Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Комплектация трассоискателя Успех АГ-309.60К

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.3	1 шт.
2	Генератор АГ-144.1	1 шт.
3	Индукционная антенна ИЭМ-301.3	1 шт.
4	Источник питания ENP-120-12	1 шт.
5	Кабель USB 2.0 AM-mini USB 1 м	1 шт.
6	Кабель АГ144.02.020	1 шт.
7	Кабель AG144.02.060	1 шт.
8	Кабель АГ120.02.030	1 шт.
9	Кабель АГ105.02.020	1 шт.
10	Контакт магнитный АГ120.02.090	1 шт.
11	Штырь заземления АГ110.02.004	2 шт.
12	Батарейки	4 шт.
13	Диск CD-R	1 шт.
14	Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
15	Сумка для генератора АГ-144.1 (чехол 53187)	1 шт.
16	Сумка для приемника (чехол 53212)	1 шт.
17	Сумка для комплекта (чехол 53222)	1 шт.
18	Руководство по эксплуатации	3 шт.
19	Паспорт	1 шт.

Дополнительная комплектация трассоискателя Успех АГ-309.60К

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-019
