Блок анализатора testo 350 - Анализатор дымовых газов для промышленности

• Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

• Инновационное решение: меню управления, ориентированные на отдельные области применения, с набором удобных предварительных настроек прибора

• Изысканный дизайн: большой и четкий цветной графический дисплей

• Прочное исполнение: герметичный корпус обеспечивает защиту testo 350 от ударов и загрязнений

• Простое управление блоком анализатора через управляющий модуль или ПО easyEmission (оба продукта заказываются отдельно)

Блок анализатора testo 350 оснащен сенсором O₂, вкл. сенсор дифф. давления, разъемы для зондов температуры (т/п Тип K, NiCr-Ni и т/п Тип S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенную память, USB-интерфейс, дооснащенный до 6 сенсоров газа CO, COниз, NO, NOниз, NO₂, SO₂, CO₂ NDIR, CxHy и H₂S.
Цена по запросу

Описание продукта

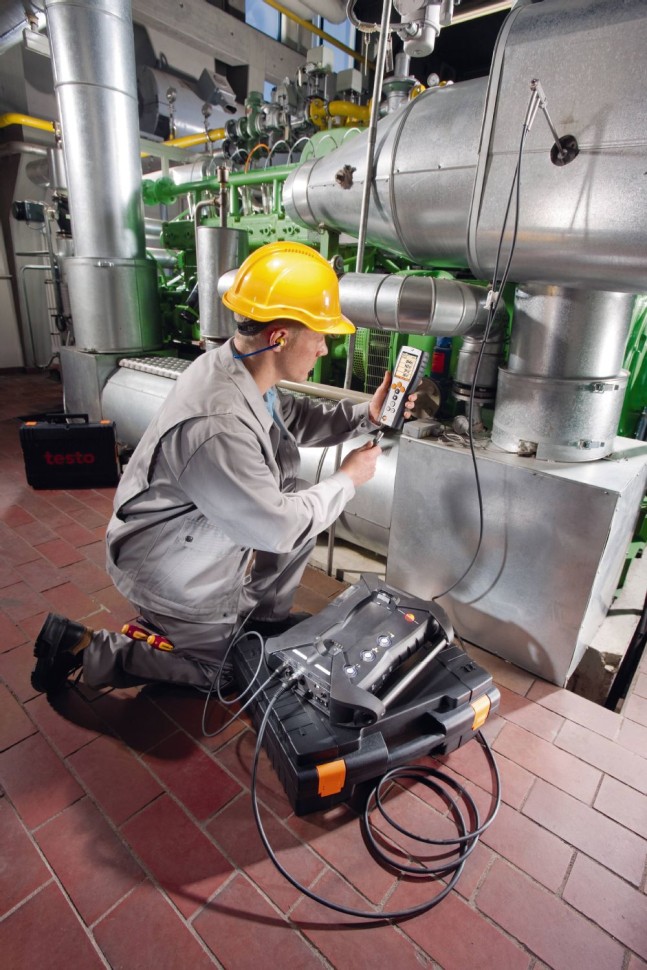

Идеален для профессионального анализа дымовых газов и измерения промышленных выбросов на промышленных двигателях, горелках, газовых турбинах и при тепловых процессах: анализатор дымовых газов testo 350 решает множество задач по измерению и анализу промышленных выбросов, благодаря прочному корпусу подходит для долгосрочного использования в суровых промышленных условиях и позволяет получать комплексные данные измерений.

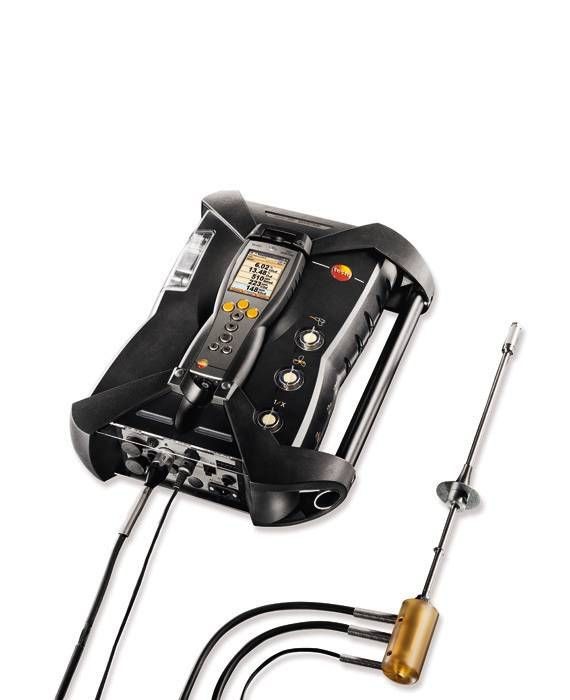

Анализатор дымовых газов testo 350 состоит из двух блоков

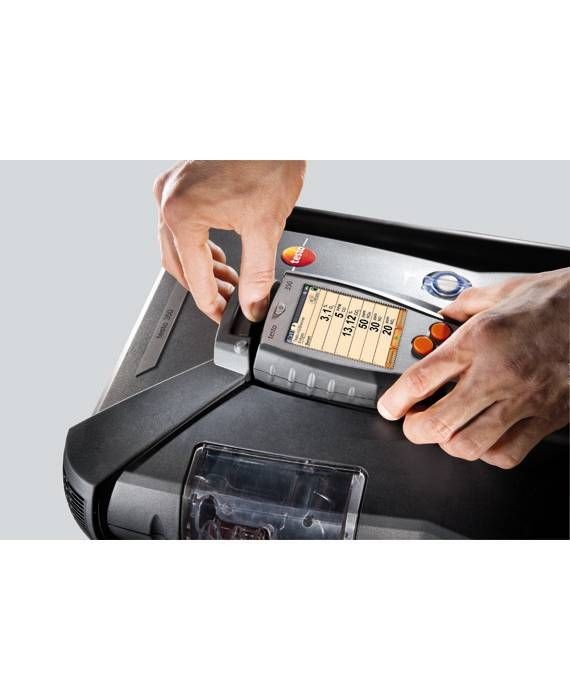

• Управляющий модуль testo 350 (отдельный продукт) с четким графическим дисплеем позволяет вам контролировать измерения выбросов. Модуль отличается исключительной простотой в управлении: в меню можно выбрать между горелкой, газовой турбиной, двигателем и областью применения, установленной пользователем. Управляющий модуль позволяет удаленно контролировать блок анализатора, даже когда дымоход и место работы оператора удалены друг от друга, что особенно удобно при измерении выбросов на больших горелках.

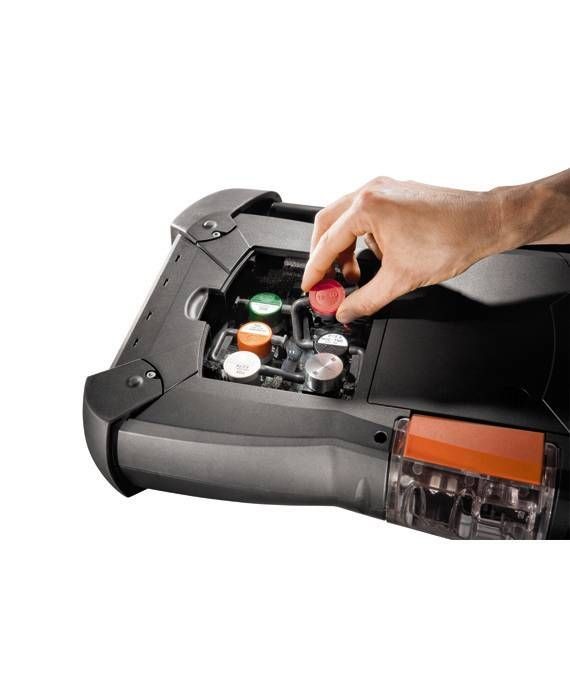

• Блок анализатора testo 350 - именно то, что вам нужно для измерения выбросов, потому что он сочетает в себе сенсорные технологии и электронику. В блоке анализатора testo 350 расположен стандартный сенсор O₂, а также при подготовке к работе необходимо подключить по крайней мере один дополнительный сенсор (можно использовать до 6 сенсоров газа). Вы можете подключить опциональные сенсоры CO, CO₂, NO, NO₂, SO₂, H₂S или CxHy.

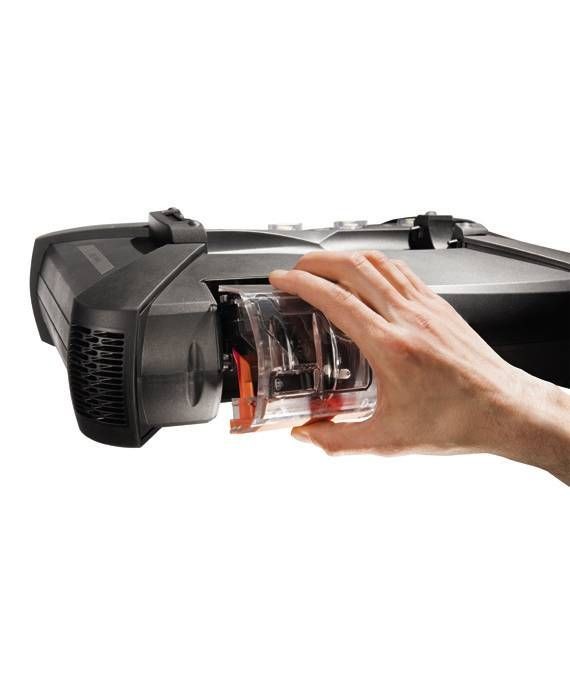

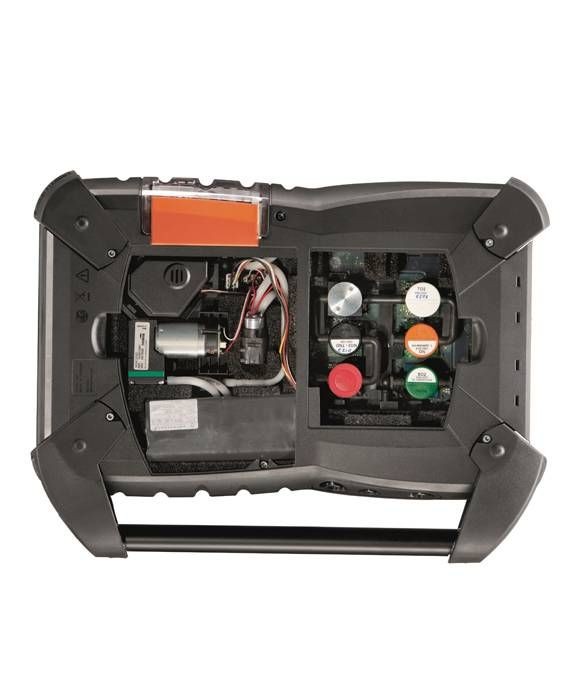

  Функция расширения диапазона измерений позволяет проводить измерения без ограничений даже при высоких концентрациях газа. Автоматическое расширение диапазона (разбавление) автоматически активизируется для защиты сенсора при неожиданно высоких концентрациях газа. Диапазон измерения выбранного сенсора может быть увеличен на определенный коэффициент. Сервисный отсек, расположенный с обратной стороны прибора, обеспечивает быстрый доступ ко таким быстроизнашивающимся компонентам, как насосы и фильтры, позволяя пользователям чистить или заменять их. Кроме того, testo 350 оснащен множеством диагностических функций. Сообщения об ошибках выводятся на дисплей прибора в форме текстовых сообщений, что делает их доступными и понятными. Диагностика рабочих параметров и компонентов анализатора происходит непрерывно.

  Использование блока анализатора testo 350

  Блок анализатора может управляться с управляющего модуля, а также его можно непосредственно подключить к ПК/ноутбуку с использованием ПО easyEmission (по USB, Bluetooth® 2.0 или CANCase). После программирования блок анализатора может проводить измерения и сохранять их результаты в автономном режиме. Также возможно отображение или передача данных измерений с блока анализатора на управляющий модуль или ПО.

  Чтобы переслать отчет об измерениях прямо с места замера, вы можете воспользоваться нашим бесплатным мобильным приложением, которое превратит ваш смартфон на базе Android или планшет в дисплей для блока анализатора.

С подтвержденными метрологическими характеристиками и расширенными техническими данными можно ознакомиться в описании типа в Центре загрузки.

Комплект поставки

Блок анализатора testo 350, вкл. сенсор O₂, сенсор дифференциального давления, разъемы для зондов температуры (т/п типа K NiCr-Ni и типа S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенная память, USB-интерфейсы ремень для переноски, заводской протокол калибровки.

Обратите внимание: Блок анализатора testo 350 может использоваться только в сочетании с управляющим модулем testo 350 или ПО "easyEmission". Эти позиции заказываются отдельно.

Технические данные

Измерение температуры (сенсор NTC)
Диапазон измерений	-20 ... +50 °C
Погрешность	±0,2 °C (-10 ... +50 °C)
Разрешение	0,1 °C (-20 ... +50 °C)

Зонд д/измерения температуры окруж. среды

Измерение температуры (термопара тип K (NiCr-Ni))
Диапазон измерений	-200 ... +1370 °C
Погрешность	±0,4 °C (-100 ... +200 °C) ±1 °C (-200 ... -100,1 °C) ±1 °C (200,1 ... +1370 °C)
Разрешение	0,1 °C (-200 ... +1370 °C)

Измерение температуры (термопара тип S (Pt10Rh-Pt))
Диапазон измерений	0 ... +1760 °C
Погрешность	±1 °C (0 ... +1760 °C)
Разрешение	0,1 °C (0 ... +1760 °C)

Пьезорезистивный сенсор дифференциального давления
Диапазон измерений	-40 ... +40 гПа -200 ... +200 гПа
Погрешность	±1,5 % от изм. знач. (-40 ... -3 гПа) ±1,5 % от изм. знач. (+3 ... +40 гПа) ±0,03 гПа (-2,99 ... +2,99 гПа) ±1,5 % от изм. знач. (-200 ... -50 гПа) ±1,5 % от изм. знач. (+50 ... +200 гПа) ±0,5 гПа (-49,9 ... +49,9 гПа)
Разрешение	0,01 гПа (-40 ... +40 гПа) 0,1 гПа (-200 ... +200 гПа)

Измерение абсолютного давления
Диапазон измерений	600 ... +1150 гПа
Погрешность	±10 гПа
Разрешение	1 гПа

Измерение О₂
Диапазон измерений	0 ... +25 % Об.
Погрешность	±0,8% полн. шкалы (0 ... +25 % Об.)
Разрешение	0,01 % Об. (0 ... +25 % Об.)
Быстродействие t90	20 с. (t95)

Измерение СО (с Н₂-компенсацией)
Диапазон измерений	0 ... +10000 ppm
Погрешность	±5 % от изм. знач. (+200 ... +2000 ppm) ±10 % от изм. знач. (+2001 ... +10000 ppm) ±10 ppm (0 ... +199 ppm)
Разрешение	1 ppm (0 ... +10000 ppm)
Быстродействие t90	40 с.

H₂ отображается исключительно в качестве индикатора.

Измерение СОниз (С Н₂-компенсацией)
Диапазон измерений	0 ... 500 ppm
Погрешность	±5 % от изм. знач. (+40 ... +500 ppm) ±2 ppm (0 ... +39,9 ppm)
Разрешение	0,1 ppm (0 ... +500 ppm)
Быстродействие t90	40 с.

H₂ отображается исключительно в качестве индикатора.

Измерение NO
Диапазон измерений	0 ... +4000 ppm
Погрешность	±5 % от изм. знач. (+100 ... +1999 ppm) ±10 % от изм. знач. (+2000 ... +4000 ppm) ±5 ppm (0 ... +99 ppm)
Разрешение	1 ppm (0 ... +4000 ppm)
Быстродействие t90	30 с.

Измерение NOниз
Диапазон измерений	0 ... +300 ppm
Погрешность	±5 % от изм. знач. (+40 ... +300 ppm) ±2 ppm (0 ... +39,9 ppm)
Разрешение	±0,1 ppm (0 ... +300 ppm)
Быстродействие t90	30 с.

Измерение NO₂
Диапазон измерений	0 ... +500 ppm
Погрешность	±5 % от изм. знач. (+100 ... +500 ppm) ±5 ppm (0 ... +99,9 ppm)
Разрешение	0,1 ppm (0 ... +500 ppm)
Быстродействие t90	40 с.

Измерение SO₂
Диапазон измерений	0 ... +5000 ppm
Погрешность	±5 % от изм. знач. (+100 ... +2000 ppm) ±10 % от изм. знач. (+2001 ... +5000 ppm) ±5 ppm (0 ... +99 ppm)
Разрешение	1 ppm (0 ... +5000 ppm)
Быстродействие t90	30 с.

Определение КПД (Eta)
Диапазон измерений	0 ... +120 %
Разрешение	0,1 % (0 ... +120 %)

Определение потери тепла с дымовыми газами
Диапазон измерений	0 ... +99,9 %
Разрешение	0,1 % (0 ... +99,9 %)

Расчет точки росы в дымовых газах
Диапазон измерений	0 ... +99,9 °Cтр
Разрешение	0,1 °Cтр (0 ... +99,9 °Cтр)

Расчёт CO₂ (через O₂)
Диапазон измерений	0 ... CO₂ макс
Погрешность	расчет на основе O₂ ±0,2 % Об.
Разрешение	0,01 % Об.

Измерение H₂S
Диапазон измерений	0 ... +300 ppm
Погрешность	±5 % от изм. знач. (+40 ... +300 ppm) ±2 ppm (0 ... +39,9 ppm)
Разрешение	0,1 ppm (0 ... +300 ppm)
Быстродействие t90	35 с.

Измерение CO₂ (ИК сенсор)
Диапазон измерений	0 ... +50 % Об.
Погрешность	±0,3 % Об. + 1 % от изм. знач. (0 ... 25 % Об.) ±0,5 % Об. + 1,5 % от изм. знач. (>25 ... 50 % Об.)
Разрешение	0,01 % Об. (0 ... 25 % Об.) 0,1 % Об. (> 25 % Об.)
Быстродействие t90	10 с.

Скорость/объемный расход воздуха
Диапазон измерений	0 ... +40 м/с
Разрешение	0,1 м/с (0 ... +40 м/с)

Метан (CH4)
Диапазон измерений	100 ... 40000 ppm
Погрешность	< 10 % от изм. знач. (> 4000 ppm)
Разрешение	10 ppm
Мин. содержание О2 в дымовых газах	2 % + (2 x изм. знач. метана)
Быстродействие t90
Фактор отклика	1

При измерении необходимо придерживаться нижнего порога взрываемости.
Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана).

Пропан (C3H8)
Диапазон измерений	100 ... 21000 ppm
Погрешность	< 10 % от изм. знач. (> 4000 ppm)
Разрешение	10 ppm
Мин. содержание О2 в дымовых газах	2 % + (5 x изм. знач. пропана)
Быстродействие t90
Фактор отклика	1,5

При измерении необходимо придерживаться нижнего порога взрываемости.
Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана).

Бутан (C4H10)
Диапазон измерений	100 ... 18000 ppm
Погрешность	< 10 % от изм. знач. (> 4000 ppm)
Разрешение	10 ppm
Мин. содержание О2 в дымовых газах	2 % + (6,5 x изм. знач. бутана)
Быстродействие t90
Фактор отклика	2

При измерении необходимо придерживаться нижнего порога взрываемости.
Калибровка НС-сенсора для измерения метана выполняется производителем. Пользователь может откалибровать сенсор для других газо (пропана или бутана).

Общие технические данные
Вес	4800 г
Размеры	330 x 128 x 438 мм
Рабочая температура	-5 ... +45 °C
Корпус	Пластик (АБС)
Класс защиты	IP40
Подключаемые зонды	1 зонд температуры воздуха, идущего на горение; 1 зонд отбора пробы; 1 зонд температуры; 1 зонд дифференциального давления
Цвет продукта	черный
Тип батареи	Литиевая батарея
Ресурс батареи	5 ч
Источник питания	Блок питания пер.тока 100В...240В (50...60 Гц)
Вход постоянного тока	11 В ... 40 В
Объемный расход насоса	1 л/мин с индикацией производительности
Длина шланга	16, 2 м макс. (соответствует 5-ти удлинительным шлангам)
Макс. избыточ. давление/дым.газ	50 мбар
Макс. отриц. давление/дым.газ	-300 мбар
Макс. пылевая нагрузка	20 г/м³ пыли в дым. газе
Расчет точки росы	0 °Cтр; 99 °Cтр
Макс. нагрузка влажности	+70°C (темп.точки росы на входе в блок анализатора)
Триггерный вход	Напряжение 5...12 Вольт (граница возрастания и убывания) Длительность пульса > 1 сек. Нагрузка: 5 В/макс, 5 мA, 12 В/макс. 40 мA
Память	250,000 значений

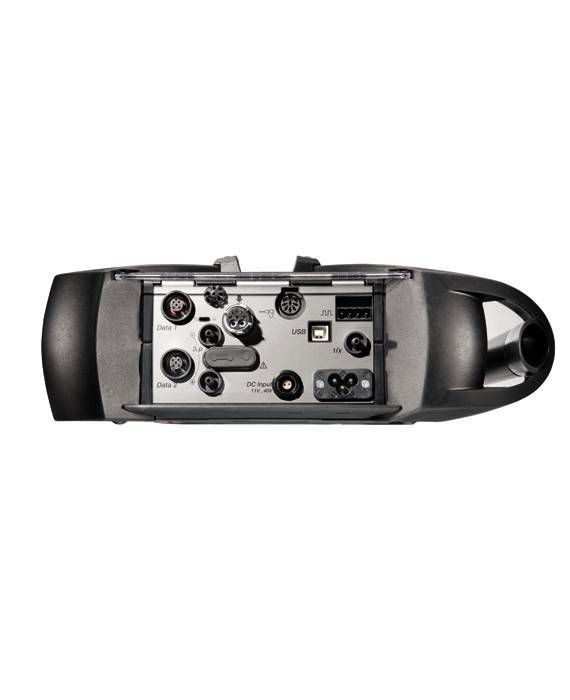

Интерфейс	Шина передачи данных; Bluetooth®; USB; ИК-интерфейс; подключение к сети; триггерный вход; Измерение дифф. давления; вход датчика/ входы датчика; Входное напряжение постоянного тока; Впуск разбавляющего газа для расширения диапазона измерений
Температура хранения	-20 ... +50 °C
