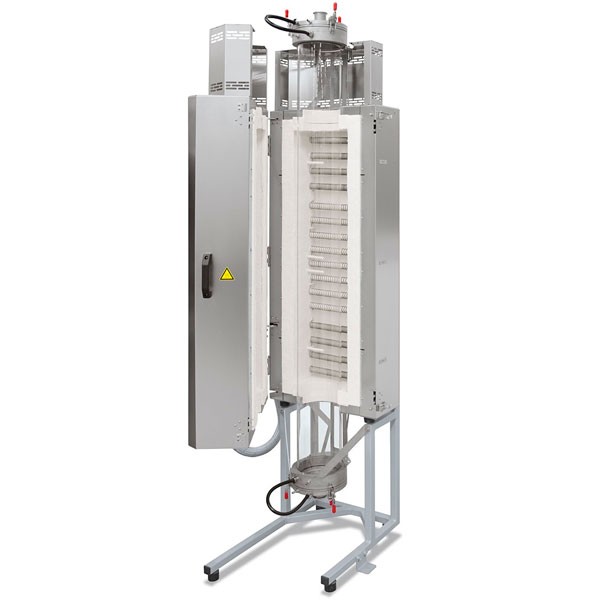

Трубчатая печь раскладная Nabertherm RSV 120/1000/13/B500, вертикальная, 1300°C

Трубчатые печи Nabertherm RSV можно эксплуатировать в вертикальном режиме. Раскладная конструкция печи обеспечивает простую замену рабочей трубы. В печь можно с легкостью устанавливать различные рабочие трубы (например, выполненные из различных материалов).

Используя разнообразные принадлежности, можно оптимальным образом адаптировать эти промышленные трубчатые печи к вашему технологическому процессу. Благодаря дооснащению различными пакетами для газации термообработка может выполняться в среде защитного газа, с другими газами, а также в вакууме. Для управления технологическим процессом наряду с удобными стандартными контроллерами можно также использовать современные программируемые логические контроллеры (ПЛК).

Основные характеристики раскладных трубчатых печей Nabertherm RSV:

- Tмакс 1300 °C;
- Однозонное исполнение;
- Корпус печи с двойными стенками из сегментных листов из нержавеющей стали с дополнительным охлаждением для понижения температуры окружающего воздуха;
- Применение исключительно изоляционных материалов без классификации согласно предписанию (Европейского Совета) № 1272/2008 (CLP);
- Модели RSV с вертикальным каркасом;
- Исполнение в виде раскладной модели для облегчения установки рабочей трубы (температура открывания < 180 °C);
- Керамическая рабочая труба C 530, вкл. две заглушки из волокнистого материала для работы в воздушной среде;
- Термоэлемент типа S (1300 °C);
- Малошумная работа системы нагрева с полупроводниковыми реле;
- Свободно излучающие нагревательные элементы на несущих трубках;
- Отделенное от печи распределительное устройство с контроллером в отдельном настенном или напольном шкафу;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя;
- Контроллер B500.

Дополнительное оснащение для трубчатых печей Nabertherm RSV:

- Регулировка садки с измерением температуры в рабочей трубе;
- Tрехзонное исполнение для оптимизации oднородности температуры;
- Системы охлаждения для ускоренного охлаждения рабочей трубы и садки;
- Пакеты для газации 1,15 или 2 для работы в среде негорючих защитных или реакционных газов;
- Пакеты для газации 3 или 4 для работы в водородной среде
- Пакет для вакуумизации рабочей трубы;
- Управление процессами и документация при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления.

Технические характеристики раскладной трубчатой печи Nabertherm RSV 120/1000/13/B500:

Максимальная температура: 1300°С
Внешние размеры (Ш*xГxВ): 665 x 590 x 1725 мм
Диаметр трубы внешний: 120 мм
Обогреваемая длина: 1000 мм
Постоянная длина (температура +/- 5К):
- однозонное исполнение: 330 мм
- трехзонное исполнение: 500 мм
Длина трубы: 1350 мм
Потребляемая мощность: 13,7 кВт
Электропитание: 3-фазное (400 В 3/N/PE)
Вес: 91 кг
*Без трубы

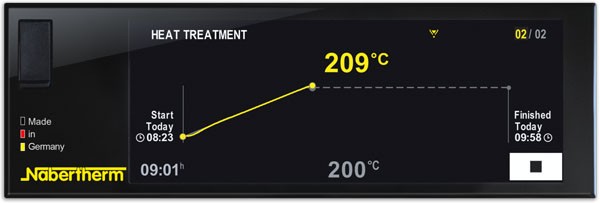

Функции контроллера B500:

- Сенсорный экран с интуитивно понятным пользовательским интерфейсом;
- Легко понятные символы для многих функций;
- Высококонтрастное цветное представление функций и температурных кривых;
- Высокоточное терморегулирование;
- Простой ввод программ и управление функциями печи;
- Графическое отображение кривых изменения температуры (последовательность программ);
- Различные уровни пользователей;
- Индикация статуса программы с ожидаемым временем завершения и датой;
- Возможность подключения через WLAN;
- USB-порт;
- Протоколирование кривых обжига на USB-носителе в формате .csv;
- Считывание сервисной информации через USB-накопитель;
- Продуманный и привлекательный дизайн (контроллер «горизонтально», контроллер «вертикально» и мобильное приложение);
- Текстовая индикация;
- Меню «Справка» для всех основных функций;
- Возможность параметрирования различных технологических процессов;
- 5 программ / 4 сегмента;
- До двух переключаемых функций;
- Калибровка (макс. 10 опорных точек);
- NTLog (часы реального времени);
- 24 языка интерфейса (включая русский).
