Трубчатые печи Nabertherm RSH можно эксплуатировать в горизонтальном режиме. Раскладная конструкция печи обеспечивает простую замену рабочей трубы. В печь можно с легкостью устанавливать различные рабочие трубы (например, выполненные из различных материалов).
Используя разнообразные принадлежности, можно оптимальным образом адаптировать эти промышленные трубчатые печи к вашему технологическому процессу. Благодаря дооснащению различными пакетами для газации термообработка может выполняться в среде защитного газа, с другими газами, а также в вакууме. Для управления технологическим процессом наряду с удобными стандартными контроллерами можно также использовать современные программируемые логические контроллеры (ПЛК).
Основные характеристики раскладных трубчатых печей Nabertherm RSH:
- Tмакс 1300 °C; - Однозонное исполнение; - Корпус печи с двойными стенками из сегментных листов из нержавеющей стали с дополнительным охлаждением для понижения температуры окружающего воздуха; - Применение исключительно изоляционных материалов без классификации согласно предписанию (Европейского Совета) № 1272/2008 (CLP); - Исполнение в виде раскладной модели для облегчения установки рабочей трубы (температура открывания < 180 °C); - Керамическая рабочая труба C 530, вкл. две заглушки из волокнистого материала для работы в воздушной среде; - Термоэлемент типа S (1300 °C); - Малошумная работа системы нагрева с полупроводниковыми реле; - Свободно излучающие нагревательные элементы на несущих трубках; - В корпусе печи имеется встроенное распределительное устройство с контроллером; - NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя; - Контроллер B510.
Дополнительное оснащение для трубчатых печей Nabertherm RSH:
- Регулировка садки с измерением температуры в рабочей трубе; - Tрехзонное исполнение для оптимизации oднородности температуры; - Системы охлаждения для ускоренного охлаждения рабочей трубы и садки; - Пакеты для газации 1,15 или 2 для работы в среде негорючих защитных или реакционных газов; - Пакеты для газации 3 или 4 для работы в водородной среде - Пакет для вакуумизации рабочей трубы; - Управление процессами и документация при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления.
Технические характеристики раскладной трубчатой печи Nabertherm RSH 120/1000/13/B510:
Максимальная температура: 1300°С Внешние размеры (Ш*xГxВ): 1170 x 495 x 630 мм Диаметр трубы внешний: 120 мм Обогреваемая длина: 1000 мм Постоянная длина (температура +/- 5К): - однозонное исполнение: 330 мм - трехзонное исполнение: 500 мм Длина трубы: 1350 мм Потребляемая мощность: 13,7 кВт Электропитание: 3-фазное (400 В 3/N/PE) Вес: 91 кг *Без трубы

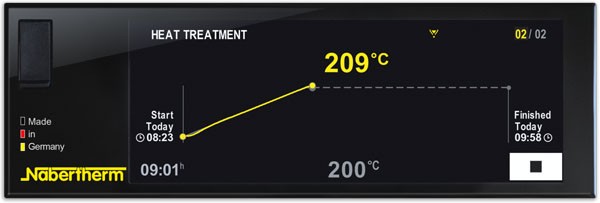

Функции контроллера B510:
- Сенсорный экран с интуитивно понятным пользовательским интерфейсом; - Легко понятные символы для многих функций; - Высококонтрастное цветное представление функций и температурных кривых; - Высокоточное терморегулирование; - Простой ввод программ и управление функциями печи; - Графическое отображение кривых изменения температуры (последовательность программ); - Различные уровни пользователей; - Индикация статуса программы с ожидаемым временем завершения и датой; - Возможность подключения через WLAN; - USB-порт; - Протоколирование кривых обжига на USB-носителе в формате .csv; - Считывание сервисной информации через USB-накопитель; - Продуманный и привлекательный дизайн (контроллер «горизонтально», контроллер «вертикально» и мобильное приложение); - Текстовая индикация; - Меню «Справка» для всех основных функций; - Возможность параметрирования различных технологических процессов; - 5 программ / 4 сегмента; - До двух переключаемых функций; - Калибровка (макс. 10 опорных точек); - NTLog (часы реального времени); - 24 языка интерфейса (включая русский).
