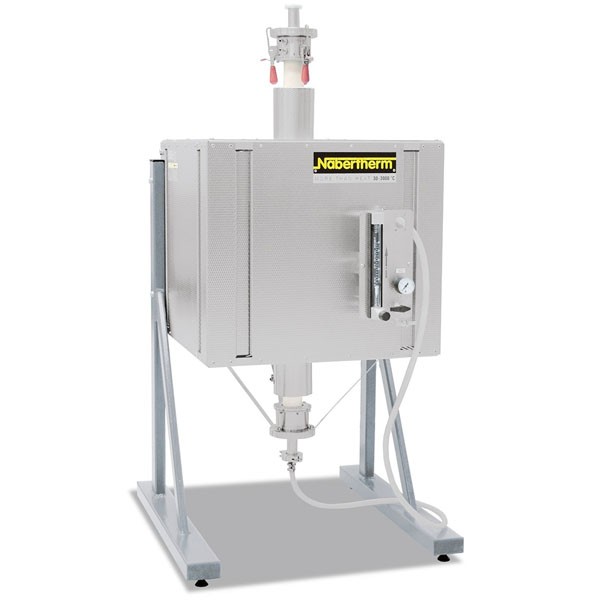

Трубчатая печь высокотемпературная Nabertherm RHTV 80/300/17/P570, вертикальная, 1700°C

Высокотемпературные трубчатые печи Nabertherm поставляются как в горизонтальном исполнении (серия RHTH), так и в вертикальном (серия RHTV). Высококачественные изоляционные материалы из изготовленных методом вакуумного формования волокнистых плит делают возможным энергосберегающий режим за счет малой аккумуляции тепла и теплопроводности. Благодаря оснащению различными пакетами подачи газа термическая обработка может выполняться в среде негорючего или горючего защитного или реакционного газа или в вакууме.

Основные характеристики высокотемпературных трубчатых печей Nabertherm RHTV:

- Tмакс 1700 °C;
- Однозонное исполнение;
- Корпус с двойными стенками из сегментных листов из нержавеющей стали с дополнительным охлаждением для понижения температуры окружающего воздуха;
- Применение исключительно изоляционных материалов без классификации согласно предписанию (Европейского Совета) № 1272/2008 (CLP);
- Изоляция из керамических волокнистых плит, изготовленных методом вакуумного формования;
- Термопара типа B;
- Малошумная работа системы нагрева с полупроводниковыми реле;
- Керамическая рабочая труба C 799, вкл. две заглушки из волокнистого материала для работы в воздушной среде;
- Подвесные и легкозаменяемые нагревательные элементы из дисилицида молибдена (MoSi2);
- Блок мощности с низковольтным трансформатором и тиристорным контроллером;
- Термореле с настраиваемой температурой отключения предназначено для защиты печи и продукта от перегрева, а также с регулируемым максимальным температурным градиентом для защиты трубы;
- Отделенное от печи распределительное устройство с контроллером в отдельном напольном шкафу;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя;
- Контроллер P470 (50 программ с 40 сегментами в каждой).

Дополнительное оснащение для трубчатых печей Nabertherm RHTV:

- Регулировка садки с измерением температуры в рабочей трубе;
- Пакет для газации 2 для работы в среде негорючих защитных или реакционных газов;
- Пакеты для газации 3 или 4 для работы в водородной среде;
- Пакет для вакуумизации рабочей трубы;
- Управление процессами и документация при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления.

Технические характеристики высокотемпературной трубчатой печи Nabertherm RHTV 80/300/17/P570:

Максимальная температура: 1700°С
Внешние размеры (Ш*xГxВ): 580 x 650 x 660 мм
Диаметр трубы внешний: 80 мм
Обогреваемая длина: 300 мм
Постоянная длина (температура +/- 5К):
- однозонное исполнение: 80 мм
Длина трубы: 530 мм
Потребляемая мощность: 10,3 кВт
Электропитание: 3-фазное** (400 В 3/N/PE)
Вес: 90 кг
*Без трубы
**Обогрев только между 2 фазами

Функции контроллера P570:

- Сенсорный экран с интуитивно понятным пользовательским интерфейсом;
- Легко понятные символы для многих функций;
- Высококонтрастное цветное представление функций и температурных кривых;
- Высокоточное терморегулирование;
- Простой ввод программ и управление функциями печи;
- Графическое отображение кривых изменения температуры (последовательность программ);
- Различные уровни пользователей;
- Индикация статуса программы с ожидаемым временем завершения и датой;
- Возможность подключения через WLAN;
- USB-порт;
- Протоколирование кривых обжига на USB-носителе в формате .csv;
- Считывание сервисной информации через USB-накопитель;
- Продуманный и привлекательный дизайн (контроллер «горизонтально», контроллер «вертикально» и мобильное приложение);
- Текстовая индикация;
- Меню «Справка» для всех основных функций;
- Возможность параметрирования различных технологических процессов;
- 50 программ / 40 сегментов;
- До двух переключаемых функций;
- Калибровка (макс. 10 опорных точек);
- NTLog (часы реального времени);
- 24 языка интерфейса (включая русский).
