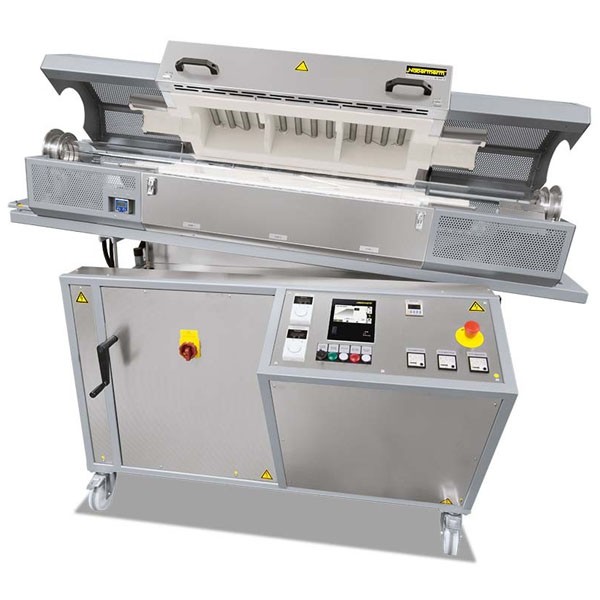

Трубчатая печь вращающаяся Nabertherm RSRC 80-500/11/B500, для непрерывной обработки, 1100°С

Вращающиеся трубчатые печи Nabertherm серии RSRC оптимально подходят для процессов, в которых происходит кратковременный нагрев непрерывно подаваемого материала для садки. Эти вращающиеся трубчатые печи отличаются высокой гибкостью в эксплуатации и могут применяться для различных целей. Вращающаяся трубчатая печь Nabertherm RSRC легко наклоняется и доводится до нужной температуры. Затем материал непрерывно подается на верхний конец трубы. Он проходит через участок трубы с обогревом и выходит из нее на нижнем конце. При этом время термообработки зависит от угла наклона, скорости вращения и длины рабочей трубы, а также от текучести загружаемого материала. Кроме того, оснащенная доступной в виде опции закрытой системой загрузки, вращающаяся трубчатая печь также может использоваться для процессов в строго заданной атмосфере или в условиях вакуума. В зависимости от процесса, садки и требуемой максимальной температуры используются рабочие трубы из разных материалов.

Основные характеристики вращающихся трубчатых печей Nabertherm RSRC:

- Tмакс 1100 °C;
- Открытая с обеих сторон рабочая труба из кварцевого стекла;
- Термоэлемент типа N;
- Малошумная работа системы нагрева с полупроводниковыми реле;
- Свободно излучающие нагревательные элементы на несущих трубках;
- Корпус с двойными стенками из сегментных листов из нержавеющей стали с дополнительным охлаждением для понижения температуры окружающего воздуха;
- Применение исключительно изоляционных материалов без классификации согласно предписанию (Европейского Совета) № 1272/2008 (CLP);
- Плавно регулируемый привод с частотой вращения ок. 0,5-20 об/мин;
- Цифровой индикатор угла наклона вращающаяся трубчатая печь;
- Простая замена рабочей трубы через откидывающийся корпус печи (температуры при открывании < 180 °C);
- Компактная установка, печь смонтирована на опорном каркасе с ручным шпиндельным (винтовым) приводом, с кривошипом для регулировки угла наклона;
- Встроенные контроллер и распределительное устройство;
- Транспортировочные ролики;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя;
- Контроллер B500 (5 программ с 4 сегментами в каждой).

Дополнительное оснащение для трубчатых печей Nabertherm RSRC:

- Регулировка садки с измерением температуры в рабочей трубе;
- Tрехзонное исполнение для оптимизации oднородности температуры;
- Другие варианты рабочих труб, отвечающих различным требованиям технологических процессов;
- Реакторы для режима пакетной обработки, из кварцевого стекла (Tмакс 1100 °C);
- По запросу возможна поставка исполнений с поддержкой более высоких температур, например, до 1500°C;
- Виброжелоб на вращающейся трубе для простой подачи материала подходит для процессов при окружающем воздухе;
- Выпускная труба порошка для простого выхода материала, подходит для процессов при окружающем воздухе;
- Система загрузки, предназначенная для непрерывной подачи 5 л материала в строго заданной атмосфере или в вакуумной среде, включает в себя:
- Загрузочная воронка из нержавеющей стали с электрическим виброблоком для оптимизации подачи материала в рабочую трубу;
- Шнековый транспортер с электрическим приводом на входе рабочей трубы с подъемом 10, 20 или 40 мм и регулируемой скоростью вращения в диапазоне от 0,25 до 20 об/мин;
- Приемная емкость из лабораторного стекла на выходе рабочей трубы;
- Пакет для газации 26 для работы в среде негорючих защитных или реакционных газов (только с системой загрузки);
- Пакеты для газации 3 или 4 для работы в водородной среде (только с системой загрузки);
- Пакет для вакуумизации рабочей трубы (в зависимости от используемого насоса до 10-2 мбар);
- Управление процессами и документация при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления.

Технические характеристики вращающейся трубчатой печи RSRC 80-500/11/B500:

Максимальная температура: 1100°С
Внешние размеры (ШxГxВ): 2505 x 1045 x 1655 мм
Диаметр трубы внешний: 80 мм
Обогреваемая длина: 500 мм
Постоянная длина (температура +/- 5К):
- однозонное исполнение: 170 мм
Длина трубы: 1540 мм
Потребляемая мощность: 3,7 кВт
Электропитание: 1-фазное (230 В 1/N/PE)
Вес: 555 кг

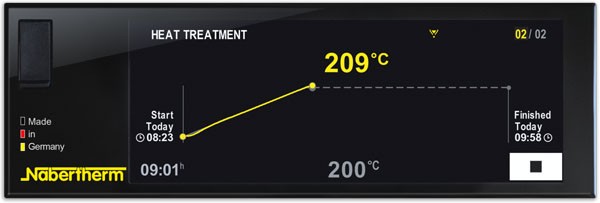

Функции контроллера B500:

- Сенсорный экран с интуитивно понятным пользовательским интерфейсом;
- Легко понятные символы для многих функций;
- Высококонтрастное цветное представление функций и температурных кривых;
- Высокоточное терморегулирование;
- Простой ввод программ и управление функциями печи;
- Графическое отображение кривых изменения температуры (последовательность программ);
- Различные уровни пользователей;
- Индикация статуса программы с ожидаемым временем завершения и датой;
- Возможность подключения через WLAN;
- USB-порт;
- Протоколирование кривых обжига на USB-носителе в формате .csv;
- Считывание сервисной информации через USB-накопитель;
- Продуманный и привлекательный дизайн (контроллер «горизонтально», контроллер «вертикально» и мобильное приложение);
- Текстовая индикация;
- Меню «Справка» для всех основных функций;
- Возможность параметрирования различных технологических процессов;
- 5 программ / 4 сегмента;
- До двух переключаемых функций;
- Калибровка (макс. 10 опорных точек);
- NTLog (часы реального времени);
- 24 языка интерфейса (включая русский).
