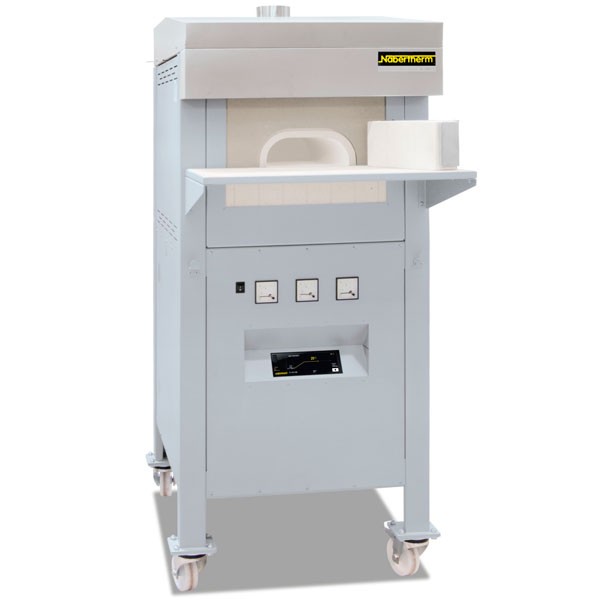

Печь купеляционная Nabertherm N 30/13 CUP/P580, 1300°С, 25 л

Купеляция — это процесс отделения драгоценных металлов, например, золота или серебра, из сплавов с неблагородными металлами. В ходе этого процесса происходит выделение агрессивных газов, которые воздействуют на изоляцию и нагрев. Купеляционные печи Nabertherm N ../13 CUP в полной мере отвечают строгим требованиям таких непростых технологических процессов.

Печная камера представляет собой керамический муфель, в котором нагревательные элементы и изоляция оптимальным образом защищены от воздействия паров. Посредством специальной системы приточно-вытяжной вентиляции отработанные газы целенаправленно отводятся в вытяжное устройство купеляционной печи. Одновременно внутрь печной камеры подается свежий воздух. Встроенное вытяжное устройство в потолке печи и в зоне над дверцей образует место подключения системы вытяжной вентиляции на стороне заказчика. Такая конструкция печи отличается очень простым техническим обслуживанием; все изнашиваемые детали в печи, т. е. керамический муфель и нагревательные элементы, легко заменяются.

Купеляционная печь N 4/13 CUP доступна в настольном исполнении, купеляционная печь N 10/13 CUP предназначена только для купеляции. Модель N 30/13 CUP вследствие ее высоты также можно использовать для тигельной плавки. Шахтная печь S 73/HS специально предназначена для тигельной плавки.

Основные характеристики купеляционных печей Nabertherm N 10/13 CUP и N 30/13 CUP:

- Керамический муфель для защиты нагревательных элементов и изоляции;
- Корпус с двойными стенками из сегментных листов из нержавеющей стали с дополнительным охлаждением для понижения температуры окружающего воздуха;
- Применение исключительно изоляционных материалов без классификации согласно предписанию (Европейского Совета) № 1272/2008 (CLP);
- 4-сторонний нагрев печной камеры нагревательными элементами на несущих трубах;
- Нагревательные элементы можно легко заменять одним блоком;
- Для дополнительной защиты нагревательных элементов предусмотрено вентилирование печной камеры;
- Высокоточный температурный режим благодаря регулирующему термоэлементу, расположенному прямо в муфеле;
- Заглушка для муфеля, с ручкой, для N 10/13 CUP;
- Подъемная дверца с электромеханическим приводом для N 30/13 CUP;
- Рабочий стол/место для загрузки и выгрузки перед муфелем;
- Специальная система приточно-вытяжной вентиляции для керамического муфеля. Отработанные газы отводятся в вытяжное устройство через керамическую трубу в задней части муфеля. Воздухообмен можно регулировать;
- Система вытяжки со встроенным вытяжным устройством на потолке печи и над областью дверцы для подсоединения системы вытяжной вентиляции, обеспечиваемой стороной заказчика;
- Термореле с настраиваемой температурой отключения предназначено для защиты печи и продукта от перегрева;
- NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя.

Дополнительное оснащение купеляционных печей Nabertherm N 10/13 CUP и N 30/13 CUP:

- Подъемная дверца с электромеханическим приводом для N 10/13 CUP;
- Подъемная дверца с электроприводом;
- Поворотное смотровое окно в качестве теплозащиты;
- Таймер для программирования времени включения и выключения (в зависимости от предустановленной температуры);
- Опорная рама на роликах.

Технические характеристики купеляционной печи Nabertherm N 30/13 CUP/P580:

Максимальная температура: 1300°С
Объем камеры: 25,0 л
Внутренние размеры (ШxГxВ): 250 x 500 x 250 мм
Внешние размеры (ШxГxВ): 1050 x 1300 x 215 мм
Потребляемая мощность: 15 кВт
Электропитание: 3-фазное (400 В 3/N/PE)
Вес: 480 кг

Функции контроллера P580:

- Сенсорный экран с интуитивно понятным пользовательским интерфейсом;
- Легко понятные символы для многих функций;
- Высококонтрастное цветное представление функций и температурных кривых;
- Высокоточное терморегулирование;
- Простой ввод программ и управление функциями печи;
- Графическое отображение кривых изменения температуры (последовательность программ);
- Различные уровни пользователей;
- Индикация статуса программы с ожидаемым временем завершения и датой;
- Возможность подключения через WLAN;
- USB-порт;
- Протоколирование кривых обжига на USB-носителе в формате .csv;
- Считывание сервисной информации через USB-накопитель;
- Продуманный и привлекательный дизайн (контроллер «горизонтально», контроллер «вертикально» и мобильное приложение);
- Текстовая индикация;
- Меню «Справка» для всех основных функций;
- Возможность параметрирования различных технологических процессов;
- 50 программ / 40 сегментов;
- До двух переключаемых функций;
- Калибровка (макс. 10 опорных точек);
- NTLog (часы реального времени);
- 24 языка интерфейса (включая русский).
