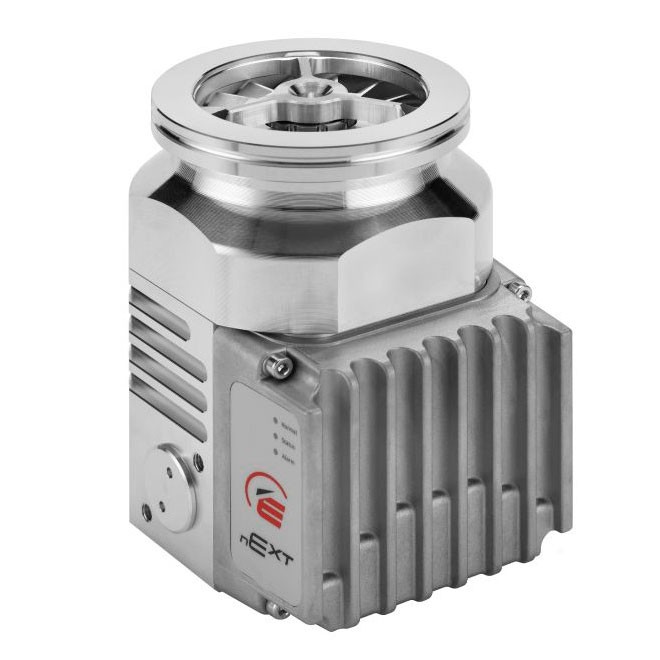

Турбомолекулярный вакуумный насос Edwards nEXT85H, вакуум до 5×10-10 мбар, ISO63, NW16, 80 Вт

Edwards nEXT – новая серия компактных гибридных турбомолекулярных насосов с высокой производительностью и коэффициентом компрессии для легких газов. Эти вакуумные насосы обеспечивают скорость откачки в диапазоне от 47 до 400 л/с. Отличительной особенностью турбомолекулярных насосов Edwards серии nEXT является возможность оперативной замены пользователем нижнего шарикоподшипника и картриджа со смазкой. Верхний безмасляный магнитный подшипник не требует замены. Комбинация верхнего магнитного подшипника и большого коэффициента компрессии дает возможность использовать данные насосы в чувствительных к углеводородам спектрометрах т.к. насос обладает хорошим RGA спектром. Наличие встроенного в насос контроллера позволяет оптимизировать работу турбомолекулярного насоса и дает возможность снижения энергопотребления и увеличения срока службы оборудования. Встроенный контроллер с интегрированным блоком питания и интерфейсом программирования и автоматизации позволяет применять насос в качестве комплектующих в OEM вакуумных системах производителей оборудования. Насосу серии nEXT для старта в ОЕМ системах, достаточно простое подключение насоса к источнику питания 24 В (постоянного тока) мощностью более 200 Вт, что существенно снижает стоимость системы. Существующая OEM система автоматизации, может использовать параллельный и последовательный интерфейс для управления и мониторинга статуса насоса. При использовании насоса серии nEXT в простых откачных системах без мощной системы автоматизации его можно просто подключить к стандартному контроллеру TIC Turbo или к расширенному TIC Turbo & Instrument. Для бюджетных решений разработан специально упрощенный контроллер TAG.

Версия насоса "H" (High Compression) – версия гибридных турбомолекулярных насосов nEXT85 с высокой компрессией для приложений требующий хорошую откачку легких газов и RGA спектр.

Области применения вакуумных насосов Edwards nEXT:

- Исследования и разработки;
- Физика высоких энергий;
- Масс-спектрометрия;
- Электронная микроскопия;
- Промышленность.

Технические характеристики турбомолекулярного вакуумного насоса Edwards nEXT85H:

Входной фланец: ISO63
Выходной фланец: NW16
Скорость откачки, л/с:
N2: 84
Ar: 80
He: 78
H2: 54
Коэффициент компрессии:
N2/Ar: >1 x 10 11
He: 2 x 10 7
H2: 5 x 10 5
Вентиляционный/продувочный порт: 1/8” BSPP
Максимальное давление на выходе, мбар: 18
Номинальная скорость вращения, об/мин: 90000
Время разгона до 90% номинальной скорости, с: 90
Мощность двигателя (макс.), Вт: 80 (120)
Рабочее напряжение, В (пост. ток): 24 - 48
Рекомендуемый форвакуумный насос: nXDS15i
Вес насоса, кг: 3
