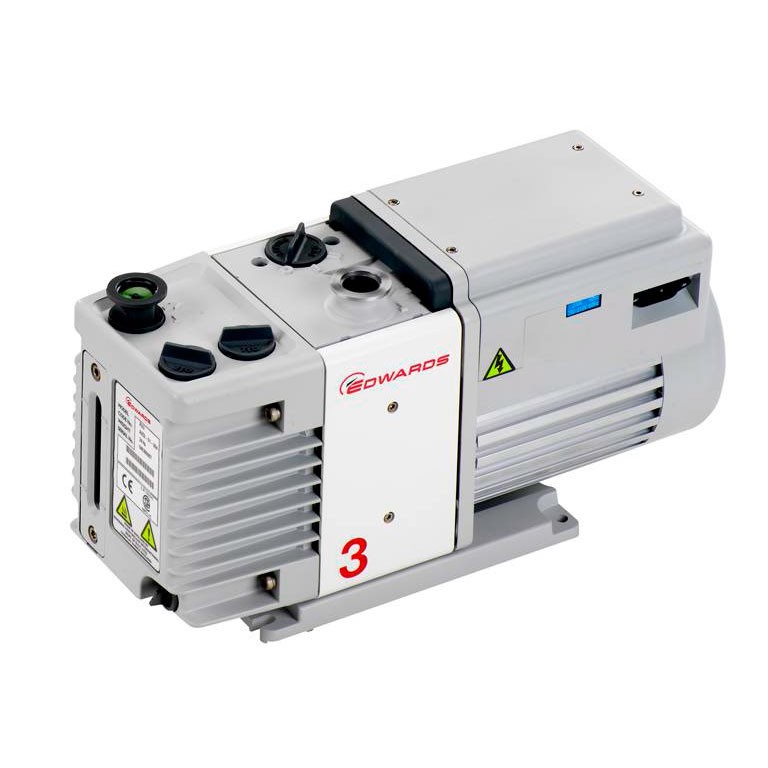

Пластинчато-роторный вакуумный насос Edwards RV3, 3,3 м3/ч, вакуум до 2×10-3 мбар, 115/230 В, 50/60 Гц

Edwards RV3 - двухступенчатый вакуумный пластинчато-роторный насос, в котором для уплотнения между элементами в рабочей камере используется вакуумное масло. Насос предназначен для откачки парогазовой смеси из вакуумных объёмов. Откачной механизм приводится в действие напрямую одно- или трёхфазным электродвигателем через гибкую муфту. Вторая ступень и маслянное уплотнение зазора позволяет значительно повысить компрессию и снизить эффект перетекания газа во внутренних зазорах рабочей камеры. Повышение компрессии приводит к снижению предельного остаточного давления в диапазоне 10-4 - 10-3 мбар.

В универсальном пластинчато-роторном насосе Edwards RV3 предусмотрены два переключателя режима работы: переключатель газобалласта и переключатель рабочих режимов откачиваемого потока. Для постоянной откачки большего потока газа и корректной работы насос нужно переключить в соответствующий режим тем самым увеличив смазку высоковакуумной ступени насоса и избежав масляное голодание. В случае работы насоса в режиме предельного вакуума требуется переключить насос в соответствующий режим со сниженным потоком масла из-за эффекта дегазации масла в рабочей камере. Наличие быстродействующего обратного клапана с гидравлическим приводом позволяет избежать попадания масла в вакуумную систему при неправильной эксплуатации пластинчато-роторного насоса или аварийных ситуациях. На сегодняшний день пластинчато-роторные насосы Edwards серии RV стали отраслевым стандартом для научного и промышленного применения.

Преимущества вакуумных насосов Edwards RV3:

- Низкий уровень шума;
- Два режима работы – режим высокого вакуума и режим высокой производительности;
- Встроенное газобалластное устройство;
- Быстродействующий обратный клапан;
- Две модификации насоса – с однофазным или трёхфазным двигателем;
- Простота ремонта и обслуживания;
- Высокий предельный вакуум;
- Наличие большого количества дополнительных аксессуаров.

Области применения вакуумных насосов Edwards RV3:

- Аналитическое оборудование;
- Центрифуги;
- Нанесение покрытий;
- Процессы дегазации;
- Дистилляция, экстракция, фильтрация;
- Форвакуумная откачка турбомолекулярных насосов;
- Масспектрометрия.

Технические характеристики вакуумного насоса Edwards RV3:

Макс. скорость откачки при 50 Гц, м³/ч (л/мин): 3,3 (0,9)
Предельный вакуум в режиме высокого вакуума:
- без газобалласта, мбар (Торр): 2×10-3 (1,5×10-3)
- с газобалластом в положении I – малый поток, мбар (Торр): 3×10-2 (2,3×10-2)
- с газобалластом в положении II – большой поток, мбар (Торр): 1,2×10-1 (9×10-2)
Предельный вакуум в режиме высокой производительности:
- без газобалласта, мбар (Торр): 3×10-2 (2,3×10-2)
- с газобалластом в положении I – малый поток, мбар (Торр): 6×10-2 (4,5×10-2)
- с газобалластом в положении II – большой поток, мбар (Торр): 1,2×10-1 (9×10-2)
Входное соединение: фланец NW25
Выходное соединение: фланец NW25
Максимально допустимое давление на выходе, бар: 1,2
Максимально допустимое давление на входе (с газобаластом), бар: 1,5
Максимально допустимое давление паров воды на входе, мбар (Торр): 80 (60)
Максимальная скорость откачки паров воды
- газобалласт – малый поток, г/ч: 60
- газобалласт – большой поток, г/ч: 220
Мощность двигателя при 50 Гц, Вт: 450
Электропитание: однофазное 115/230 В, 50/60 Гц
Диапазон рабочих температур, °C: 12 - 40
Вес насоса без масла, кг: 25
Уровень шума, дБ(А): 48
Объём масла (макс./мин.), л: 0,70/0,42
Рекомендуемое масло (в поставке): Ultragrade 19
