Оптическая головка Микромед МС-2-ZOOM вар.2

Наименование в учётной системе 1С: Оптич.головка МС-2-ZOOM вар.2
арт.10626

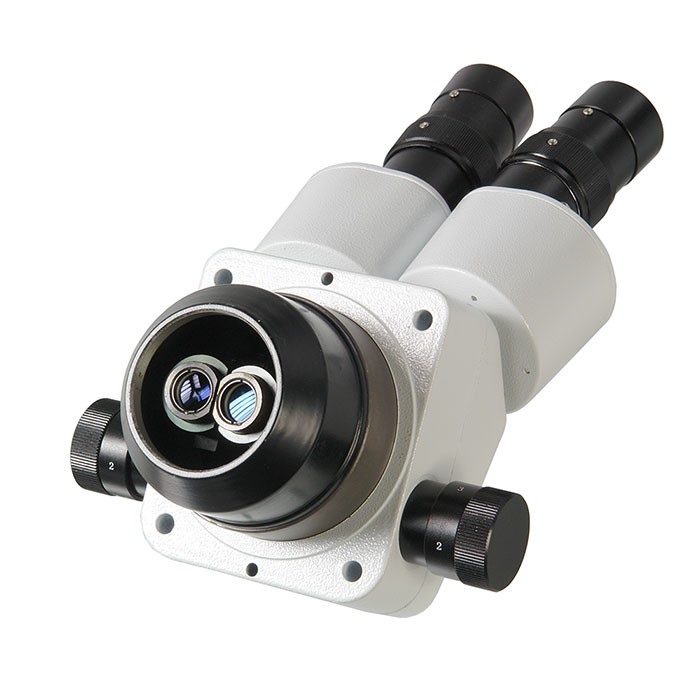

Тринокулярная оптическая головка Микромед МС-2-ZOOM вар.2 устанавливается на любой стандартный штатив стереомикроскопа Микромед - основание А, основание CR, штативы TD-1, TD-2, TD-3, TD-4. Для установки на штативы TD-3 и TD-4 необходимо использовать фокусировочный механизм с кронштейном - держателем оптической головки.

Посадочный диаметр - 70 мм.

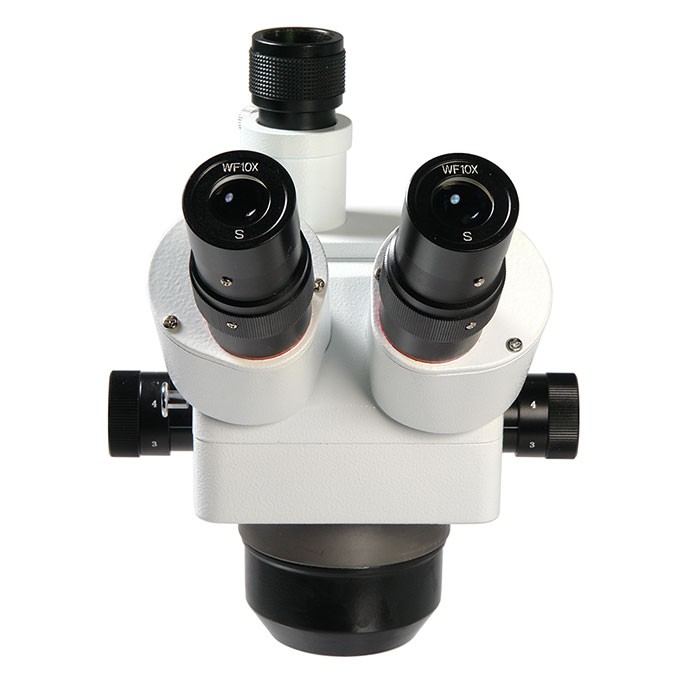

Вариант исполнения оптической головки "МС-2-ZOOM вар. 2" - тринокулярная модель, которая имеет третий вертикальный выход - канал визуализации. Данная конструкция позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в канал визуализации. Таким образом он не мешает проводить исследование через окуляры. Переключение светового потока с левого тубуса на вертикальный выход происходит посредством рукоятки, расположенной с левой стороны. Тринокулярный вариант исполнения визуальной насадки так же позволяет подключать комплект визуализации на базе ФК (в комплект не входит)
ХарактеристикиУвеличение микроскопа, крат10-40Визуальная насадкатринокулярнаяУгол наклона визуальной насадки, град45Регулируемое межзрачковое расстояние, в пределах, мм55-75Объектив панкратический, крат1-4Рабочее расстояние, мм85Поле зрения, мм23 - 5,5Дополнительное оборудованиеШтатив универсальный TD-1 / Штатив универсальный TD-2 / Штатив универсальный TD-3 / Штатив универсальный TD-4 / Основание "А" со штативом стерео микроскопа МС-2 / Механизм фокусировки для микроскопа МС-2-ZOOM / Насадка 0,5* МС-2 / Насадка 0,75* МС-2 / Насадка 1,5* МС-2 / Насадка 2* МС-2 / Окуляр WF10X со шкалой (Стерео МС-2) / Окуляр WF15X (Стерео МС-1,2) / Окуляр WF20X (Стерео МС-1,2) / Окуляр WF 5X (Стерео МС-1,2) / Осветитель кольцевой / Осветитель кольцевой (с регул.яркости) / Осветитель светодиодный Dual Goose LED / Осветитель светодиодный LED-144T с регулировкой яркости / Видеоокуляр ToupCam UA1600CA / Видеоокуляр ToupCam UCMOS14000KPA / Видеоокуляр ToupCam UA1000CA / Видеоокуляр ToupCam XCAM0720PHB HDMI / Система визуализации Микромед Visual 5MP 9,7” для микроскопа

Увеличение оптической головки с каждой парой сменных окуляров и при всех насадках на объективную часть

	Увеличение объективной части	Окуляр 5х	Окуляр 10х	Окуляр 15х	Окуляр 20х
Стандартный объектив	1 ~ 4х	5 ~ 20х	10 ~40х	15 ~ 60х	20~80х
С насадкой 0,5х	0,5 ~ 2х	2,5~10х	5 ~ 20х	7,5 ~ 30х	10~40х
С насадкой 0,75х	0,75 ~ 3х	3,75~15х	7,5~30х	11,25~45х	15~60х
С насадкой 1,5х	1,5 ~ 6х	7,5 ~ 30х	15~60х	22,5~90х	30~120х
С насадкой 2х	2 ~ 8х	10 ~ 40х	20~80х	30 ~ 120х	40~160х

Рабочее расстояние и диаметр поля зрения оптической головки в плоскости объекта с каждой парой сменных окуляров и при всех насадках на объективную часть

	Увеличение объективной части	Рабочее расстояние, мм	Поле с окуляром 5х, мм	Поле с окуляром 10х, мм	Поле с окуляром 15х, мм	Поле с окуляром 20х, мм
Стандартный объектив	1 ~ 4х	85	20-5	23-5,5	15,5-4	10,5-3
С насадкой 0,5х	0,5 ~ 2х	172	40-11	52-12	36-8,5	25-5,8
С насадкой 0,75х	0,75 ~ 3х	95	25-6,5	30-7	21-5	14-3,5
С насадкой 1,5х	1,5 ~ 6х	42	13-3,5	15-4,8	10,5-2,5	7-1,8
С насадкой 2х	2 ~ 8х	28	10-2,5	11,5-3	8-2	5,5-1,5
