Окуляр для микроскопа 10x/18 со шкалой (D 23.2 мм)

Арт. 10605 Окуляр с измерительной шкалой для микроскопов Микромед С-11, Микромед С-12, Микромед С-13, Микромед С-1, Микромед Р-1, Микромед 1, Микромед 2

Увеличение - 10 крат

Поле зрения - 18 мм

Цена деления шкалы 0,1 мм

Посадочный диаметр 23,2 мм

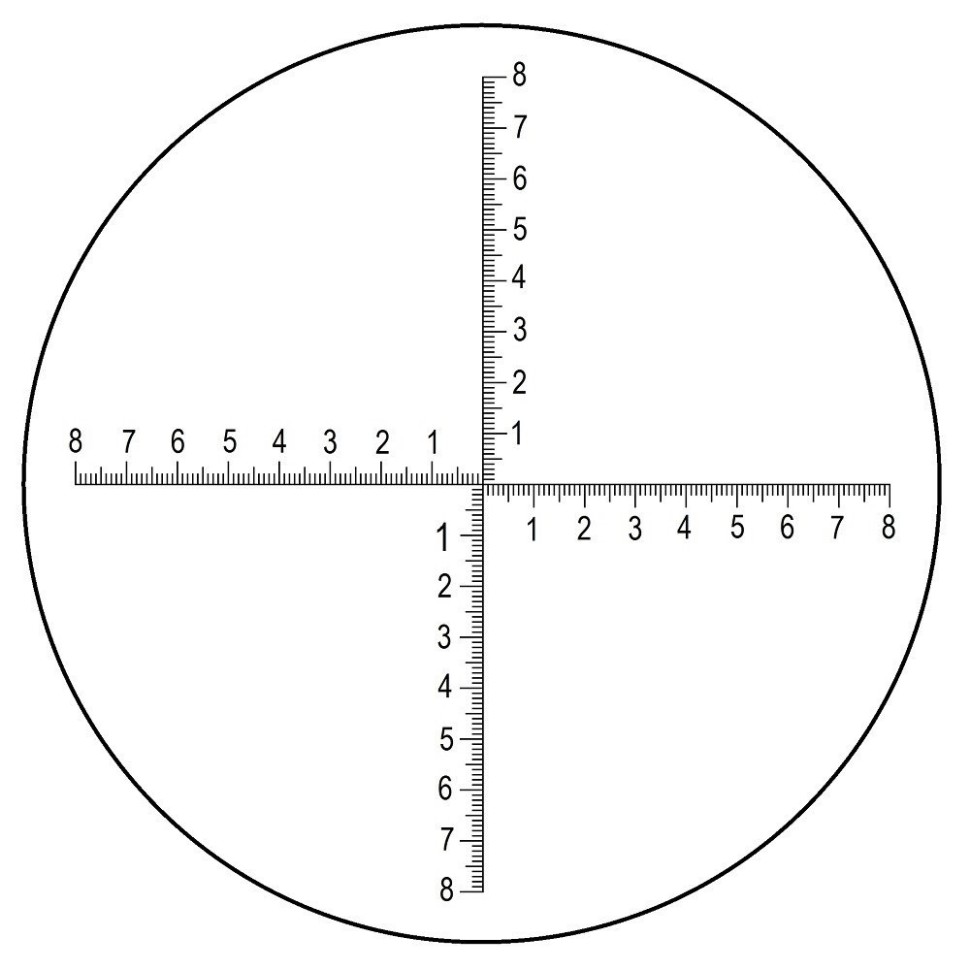

Перекрестие XY, шкала по обоим осям

Для выполнения сравнительных оценок линейных размеров отдельных составляющих объекта может быть применен окуляр со шкалой или с сеткой.
Шкала установлена в плоскости полевой диафрагмы окуляра увеличением 10 крат. Окуляр со шкалой устанавливается в окулярный тубус. Парный ему окуляр без шкалы установить в окулярный тубус с диоптрийной подвижкой. Наблюдая в окуляр со шкалой, сфокусироваться на резкое изображение шкалы, затем рукоятками грубой и точной фокусировки сфокусировать микроскоп на резкое изображение объекта. Наблюдая изображение объекта вторым глазом в окуляр без шкалы, вращением кольца диоптрийной подвижки тубуса добиться резкого изображения объекта, при этом не изменять положение рукояток грубой и точной фокусировки. Наблюдая изображение объекта двумя глазами, раздвинуть окулярные тубусы так, чтобы видимые поля в левом и правом тубусах наблюдались как одно, то есть установить их в соответствии глазной базой. При такой настройке наблюдатель увидит резкое изображение объекта одновременно с резким изображением шкалы окуляре, что позволит выполнить необходимые сравнительные оценки линейных размеров структур.

Для определения размеров структур в линейной мере (в миллиметрах или микронах) необходимо воспользоваться специальной линейкой – объект-микрометром (калибровочный слайд). Объект-микрометр следует положить на предметный столик вместо объекта (на прямых микроскопах шкалой вверх, на инвертированных – шкалой вниз). По шкале объект-микрометра произвести градуировку шкалы окуляра для каждого объектива, с которым будут выполняться измерения. Для этого сфокусировать микроскоп на резкое изображение шкалы объект-микрометра в плоскости окуляра и развернуть окуляр в тубусе, установив штрихи обеих шкал параллельно. Определить, сколько делений объект-микрометра укладывается в шкале окуляра (при объективах среднего и большого увеличения) или сколько делений шкалы окуляра занимает весь объект-микрометр (при объективах малого увеличения).

Вычислить цену деления шкалы окуляра при работе с каждым объективом по формуле:
Е=ТL/A, где
E - цена деления шкалы окуляра;
L – число делений объект-микрометра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;
А – число делений шкалы окуляра.

Полученные данные рекомендуется записать в таблицу

Увеличение объектива	Цена деления шкалы окуляра
4 5 10 20 40 50 60 100

Пользуясь этими данными при определении истиной линейной величины объекта достаточно подсчитать число делений шкалы окуляра, накладывающихся на измеряемый участок объекта, и умножить это число на цену деления шкалы, указанную в данной таблице.
