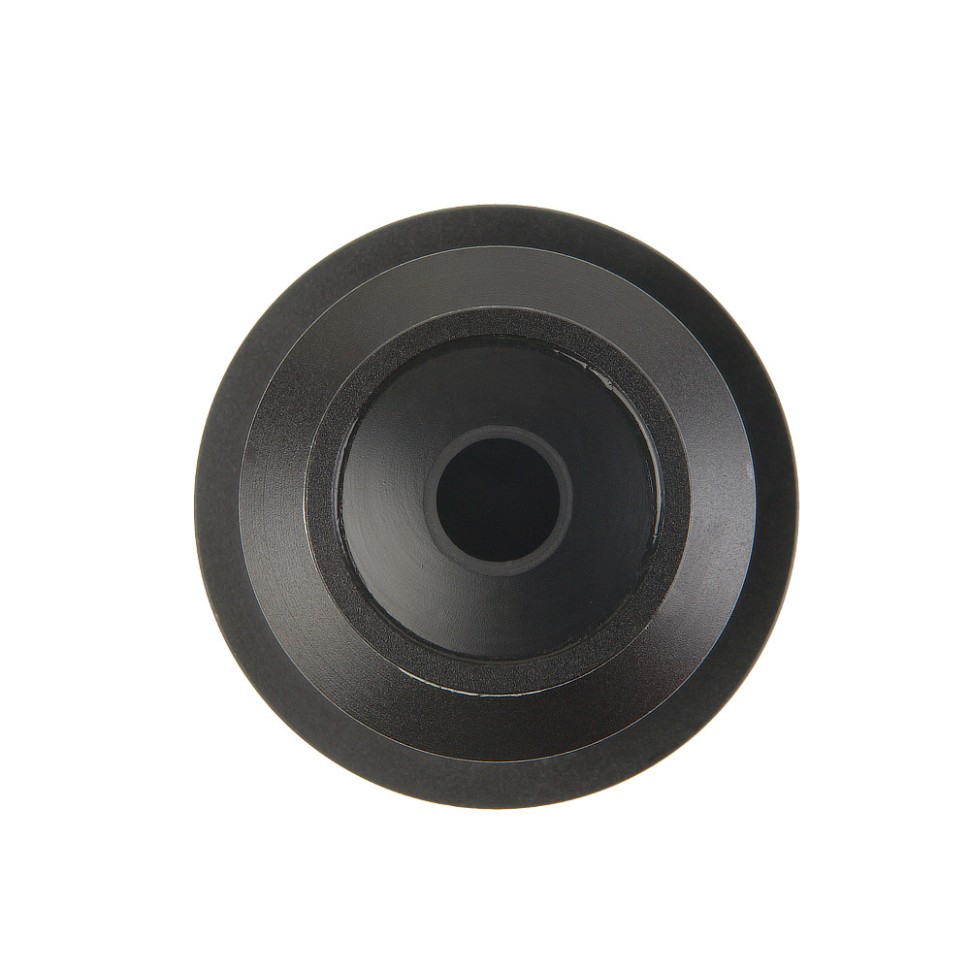

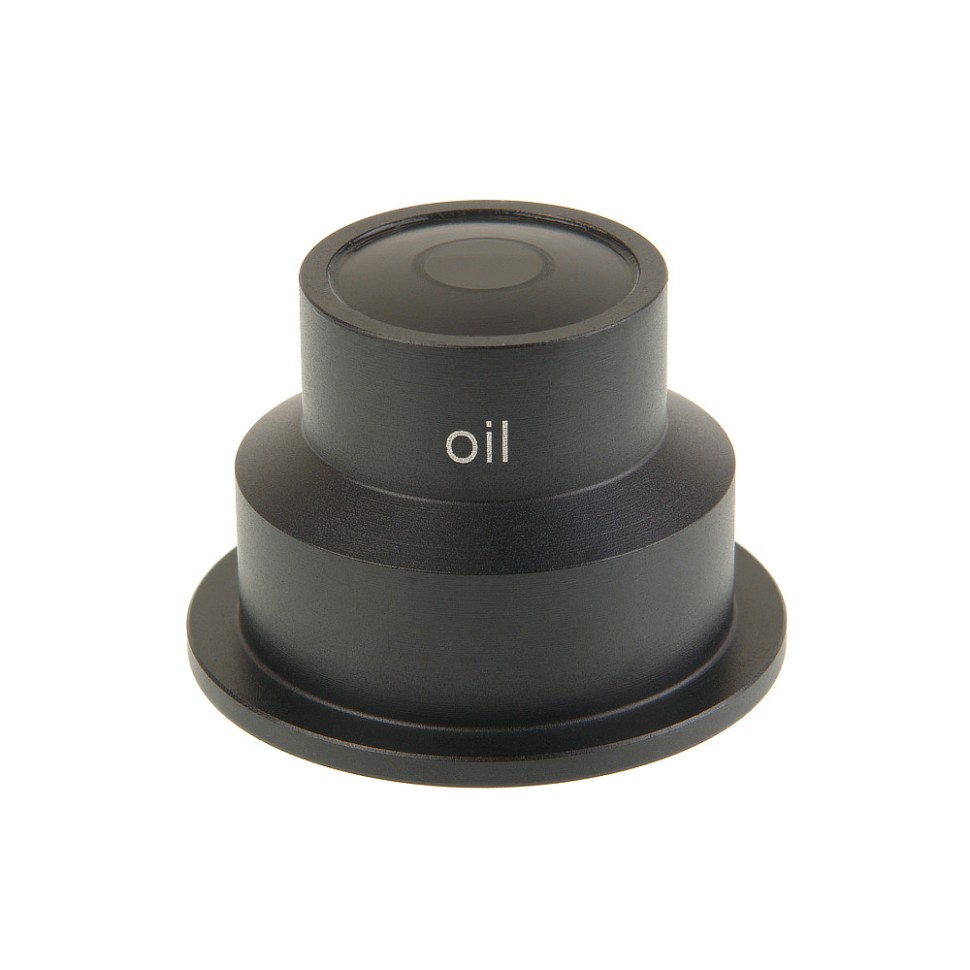

Конденсор темного поля А 1,36 (МИ для Микромед 3 ЛЮМ LED)

Назначение
Конденсор темного поля (далее КТП) предназначен для освещения малоконтрастных объектов при работе на микроскопе Микромед 3 ЛЮМ LED, используется при работе по методу темного поля. Освещение по методу «темного поля» применяется при исследовании неокрашенных прозрачных слабо поглощающих объектов невидимых при наблюдении по методу светлого поля. Метод темного поля основан на эффекте, который достигается освещением объекта полым конусом света, внутренняя апертура которого должна превосходить числовую апертуру применяемого объектива. Таким образом, ни один прямой луч не попадает в объектив: при отсутствии объекта поле зрения микроскопа будет темным, а при его наличии — контрастный светлый объект будет виден на темном фоне в отраженном или рассеянном (диффузно отраженном) свете.
Есть два вида КТП: Конденсор с апертурой NA=1.25 – 1.40 –применяется с объективами иммерсионных систем. Конденсор с апертурой NA=0.77 – 0.91 –применяется с объективами сухих систем.


Установка
Ослабить винт, удерживающий конденсор Аббе в кронштейне под предметным столиком микроскопа. Вынуть конденсор светлого поля и установить вместо него КТП. Зафиксировать винтом в держателе. После замены конденсора проверить, не сбилась ли центрировка. Если сбилась, отрегулировать двумя центрировочными винтами.
Работа с конденсором
Настройку освещения по методу темного поля рекомендуется производить в следующем порядке:• Нанести на фронтальную линзу конденсора темного поля каплю иммерсионного масла, установить в кронштейн конденсора микроскопа и закрепить винтом.• Увеличить накал лампы вращением диска регулировки накала лампы до предела.• Наблюдая сбоку за расстоянием между фронтальной линзой конденсора и предметным стеклом объекта, рукояткой перемещения конденсора по высоте поднять его так, чтобы иммерсионное масло соприкоснулось с предметным стеклом. В поле зрения окуляров микроскопа при этом должен наблюдаться эффект темного поля (ярко светящиеся частицы объекта на темном фоне).• При необходимости, осторожно перемещая конденсор по высоте и центрируя с помощью винтов конденсора, добиться наилучшего эффекта темного поля.

Внимание! Для получения хорошего эффекта темного поля следует применять объекты с толщиной предметного стекла не более 1,2 мм и толщиной покровного стекла не более 0,17 мм. При работе по методу темного поля с иммерсионным объективом, имеющим высокую апертуру, в объектив попадает не только свет, рассеянный частицами объекта, но и прямые лучи, создающие светлый фон и ухудшающие контраст изображения.

Внимание! После работы по методу темного поля снять с объекта, предметного стекла, фронтальных линз конденсора и иммерсионного объектива иммерсионное масло чистой тряпочкой или фильтровальной бумагой, протереть загрязненные поверхности ватой, навернутой на палочку и слегка смоченной эфиром или спиртовой смесью.

Настройка освещения по методу темного поля для работы с сухими объективами с конденсором апертурой NA=0.77 – 0.9 проводится так же, только без иммерсионного масла.
