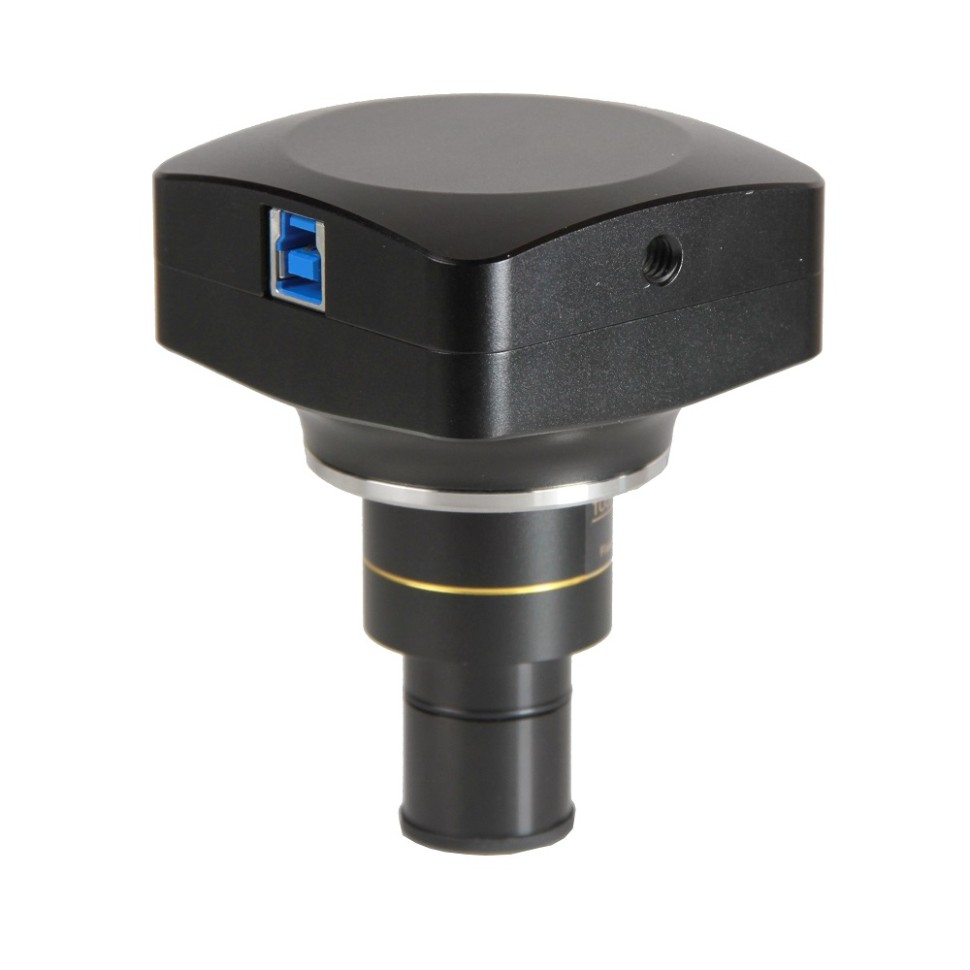

Видеоокуляр ToupCam E3ISPM05000KPA

арт. 28484НОВИНКА

Видеоокуляр ToupCam E3ISPM05000KPA – цифровая камера для микроскопов, которая использует CMOS-сенсор SONY Exmor в качестве устройства для захвата изображений с высокоскоростным интерфейсом USB3.0 для передачи изображения на экран компьютера.

Размер сенсора 2/3” с размером пикселя 3.45х3.45 мкм и максимальное разрешение 5.0М (2448х2048) обеспечивают чёткую и яркую картинку с детальной прорисовкой наблюдаемого объекта.

Видеоокуляр может использоваться в области естественных и прикладных наук, биологии и медицины, инженерии и научно-образовательной деятельности.

E3ISPM интегрирован с 12-битным ультратонким аппаратным обработчиком сигналов изображения (Ultra-fineTM HISPVP) для автоматической экспозиции, регулировки усиления, баланса белого одним нажатием, регулировки цветности, регулировки насыщенности, гамма-коррекции, регулировки яркости, регулировки контрастности и формирования данных в формате RAW. Это снимает нагрузку с ПК и значительно повышает скорость обработки.

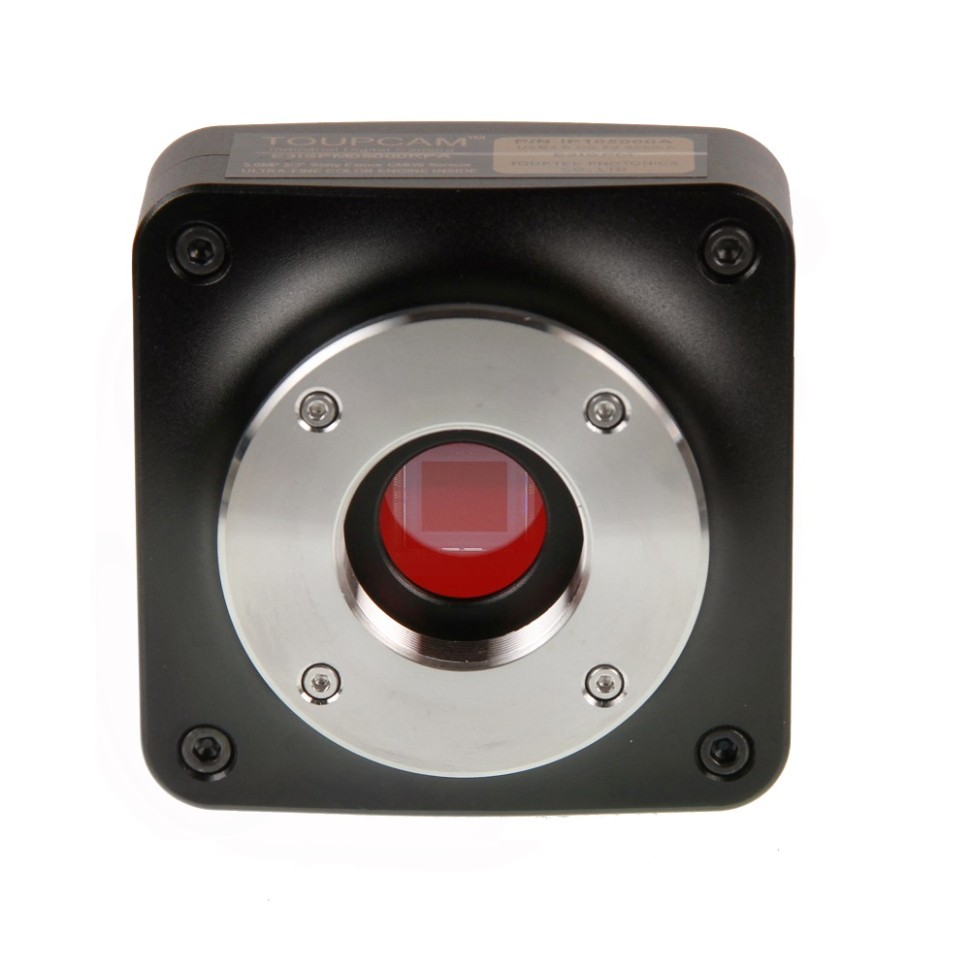

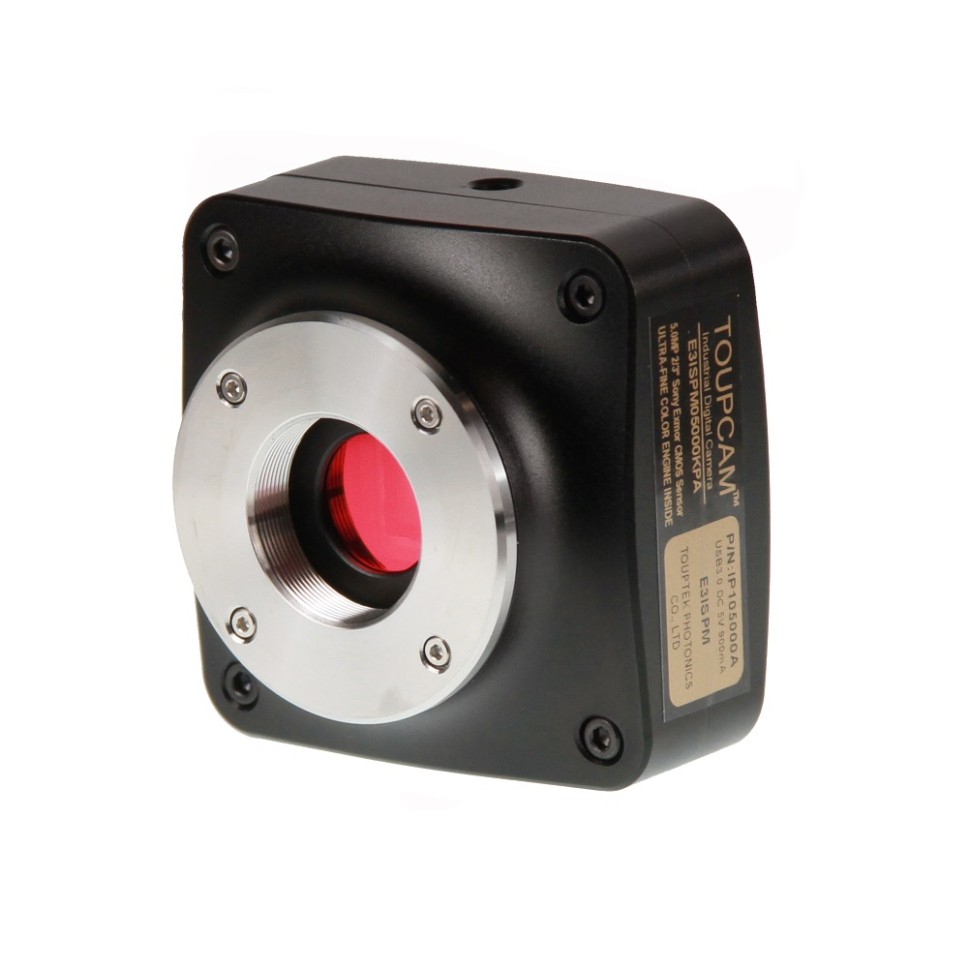

Видеоокуляр устанавливается на различные микроскопы разным способом.Если микроскоп имеет в комплекте свой собственный оптико-механический адаптер c-mount, камера накручивается на него (например, как Микромед 3 U3, Микромед МС-5-ZOOM LED, Микромед 3 ЛЮМ LED, МЕТ-2 и др.)

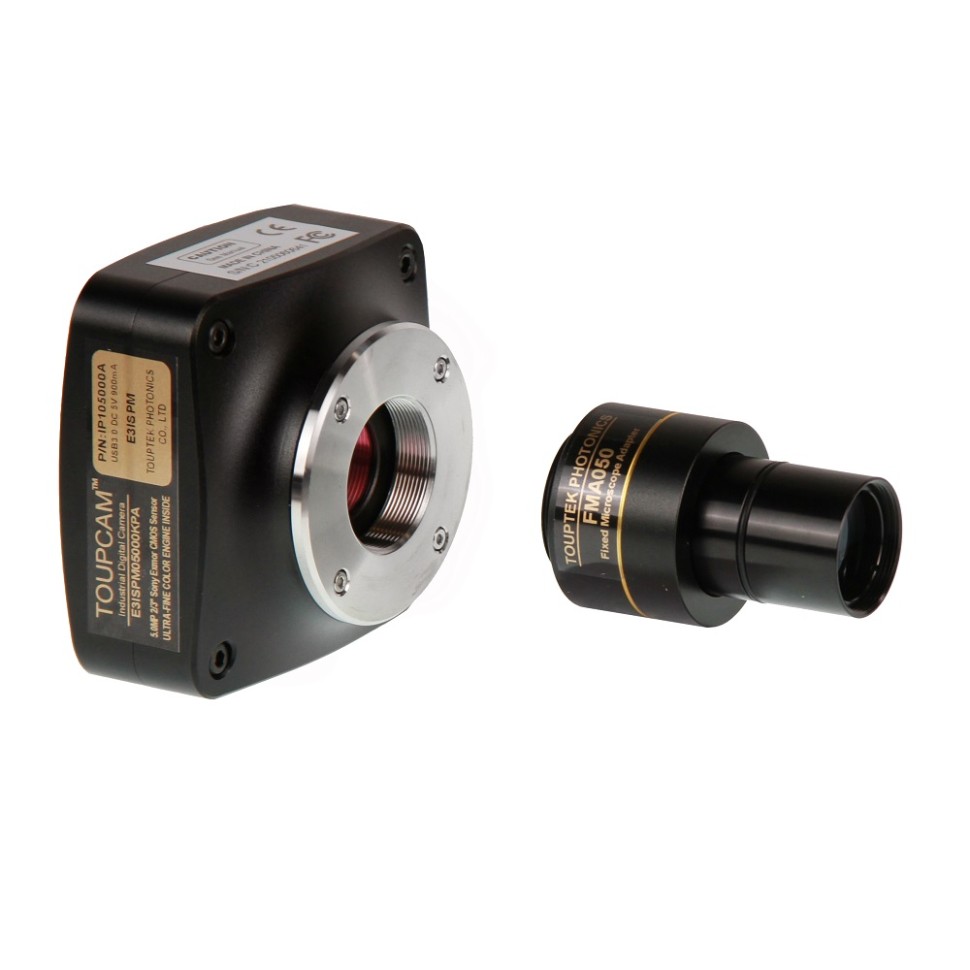

Если канал визуализации - трубочка диаметром 23,2 мм, устанавливается в нее при помощи линзового адаптера ToupTek FMA050 с увеличением 0.50х.Камера, соединенная с адаптером, устанавливается в окулярный тубус бинокулярного или монокулярного микроскопа вместо окуляра.
С комплектными адаптерами на 30 и 30,5 мм камера подойдёт практически ко всем видам микроскопов.
Видеоокуляр не требует дополнительной подстройки изображения, поэтому его можно установить прямо во время наблюдения.
Способы установки камеры можно посмотреть здесь

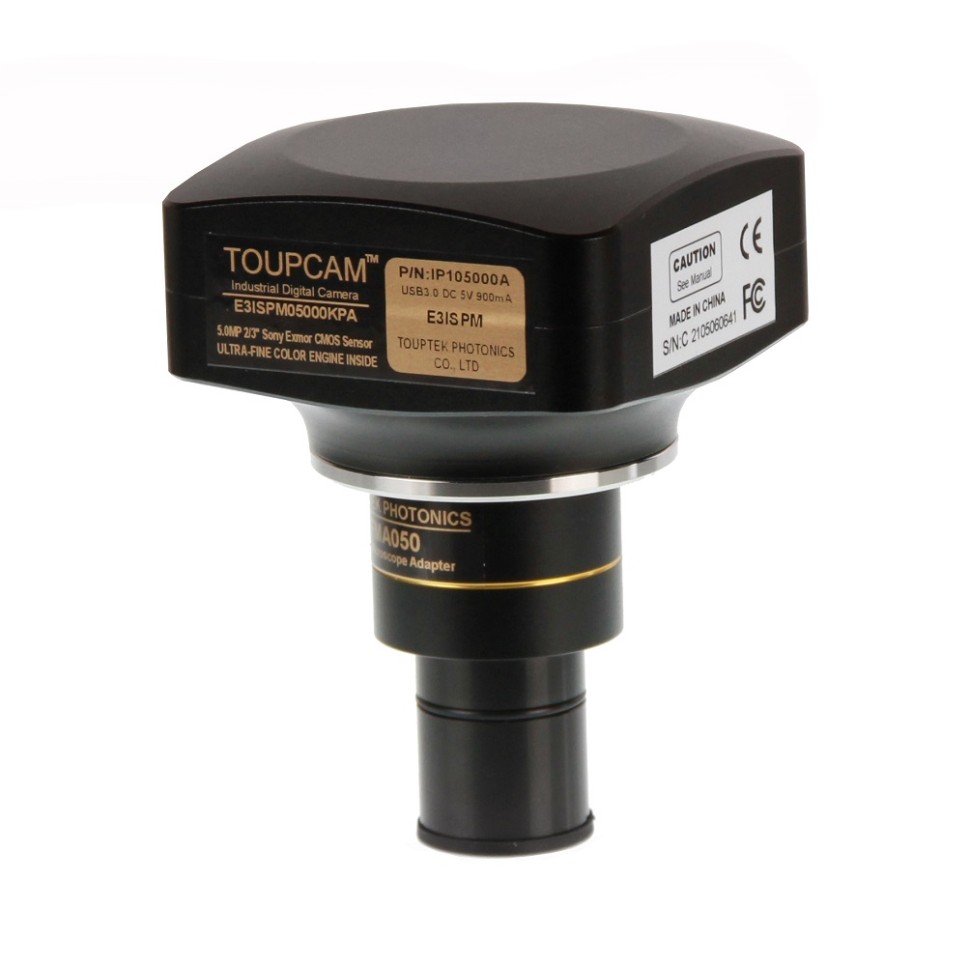

Корпус видеоокуляра E3ISPM05000KPA изготавливается из прочного алюминиевого сплава и окрашен в чёрный цвет.

Видеоокуляр ToupCam E3ISPM поставляется с расширенным приложением для обработки видео и изображений ToupView для различных платформ: Windows / Linux / macOS / Android (Native C / C ++, C#/VB.NET, Python, Java, DirectShow, Twain и т. д.)
ХарактеристикиМодель сенсора5.0M/IMX264(C, GS)Максимальное разрешение2448х2048Количество фотоприемных элементов5,0 МПРазмер сенсора2/3" (8.45 мм (H) x 7.07 мм (V), диагональ 11 мм) Размер пикселя3.45 μm x 3.45 μm Спектральный диапазон380-650 нм (с ИК-фильтром)Формат видео и частота кадров35@2448x2048 50@2124x1024 Бининг1x1Экспозиция0.1 мсек...15 сек Баланс белогоавтоматически (ROI)/ручной ЭлектропитаниеUSB3.0, 5ВПрограммно управляемые характеристикиразмер изображения, яркость, коэффициент усиления, время экспозицииРабочая температура, град. по Цельсию-10℃~ 50℃Корпус камерыанодированный металлический корпус, окрашеный в черный цветКабель USBUSB3.0, длина 1,5мОперационная системаMicrosoft Windows XP / Vista / 7 /8 /10(32 & 64 bit) OS X (Mac OS X), Linux Программное обеспечениепрограмма обработки изображений "ToupView "; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAINДополнительное оборудованиеАдаптер 0,37 для видеоокуляра ToupCam / Адаптер 0,75 для видеоокуляра ToupCam / Калибровочный слайд / Калибровочный слайд XY

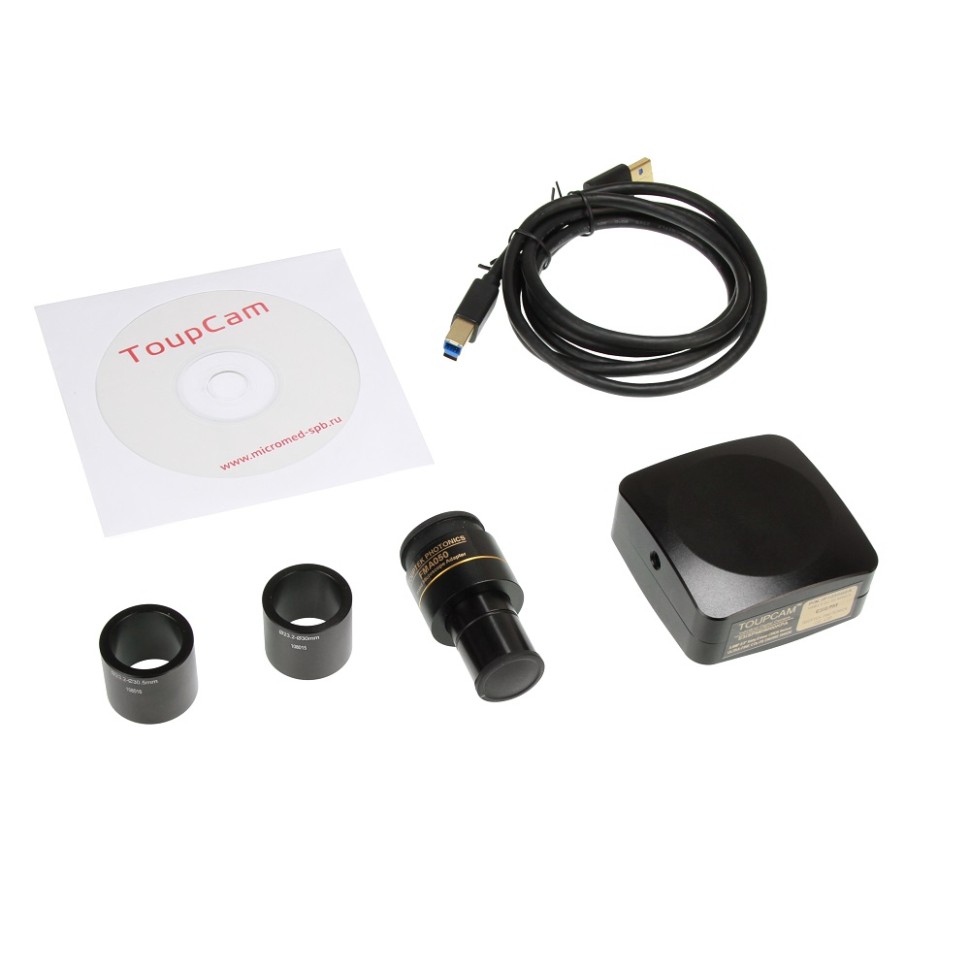

Комплектация:
Видеоокуляр E3ISPM05000KPA
Адаптер линзовый ToupTek FMA050 0.50хАдаптеры 23.2-30 мм и 23.2-30.5 ммКабель USB3.0
Компакт-диск с ПО ToupView
Руководство по эксплуатации
Гарантийный талон

Адаптер 0.37х	Адаптер 0.75х	Калибровочный слайд	Калибровочный слайд XY

Программное обеспечение для камеры:

Программа для контроля,настройки, и видеозахвата изображения	ToupTek View (266 Мбайт)
Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Dshow	ToupTek Toupcam Dshow (1.6 Мбайт)
Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Twain	ToupTek Toupcam Twain (1.5 Мбайт)
API с поддержкой Native C/C++, DirectShow, Twain и SDK Для Windows, Linux и Mac OsX	Toupcam SDK (15.1 Мбайт)

Расчёт поля зрения и разрешения камеры для микроскопов ТоuрСаm

Для оценки поля зрения видеокуляра, установленного на микроскоп можно воспользоваться формулой:
F≈ L/(а*b), где F - поле зрения в мм, L - размер матрицы, а - увеличение объектива, b - увеличение адаптера.
Например, видеоокуляр ТоuрСаm с матрицей 8,45 мм(Н) х 7,07 мм(V), микроскоп с объективом 10х, адаптер 0,5х,
поле зрения составит 1,7 мм х 1,4 мм:
F(Н)≈8,45/(10*0,5)≈ 1,7 мм, F(Н)≈ 7,07/(10*0,5)≈ 1,4 мм

Таким же образом по формуле можно оценить разрешение, где вместо размера матрицы подставляется размер пикселя: F(рх)= 3,45/(0,5*1)=7 мкм/пиксель
