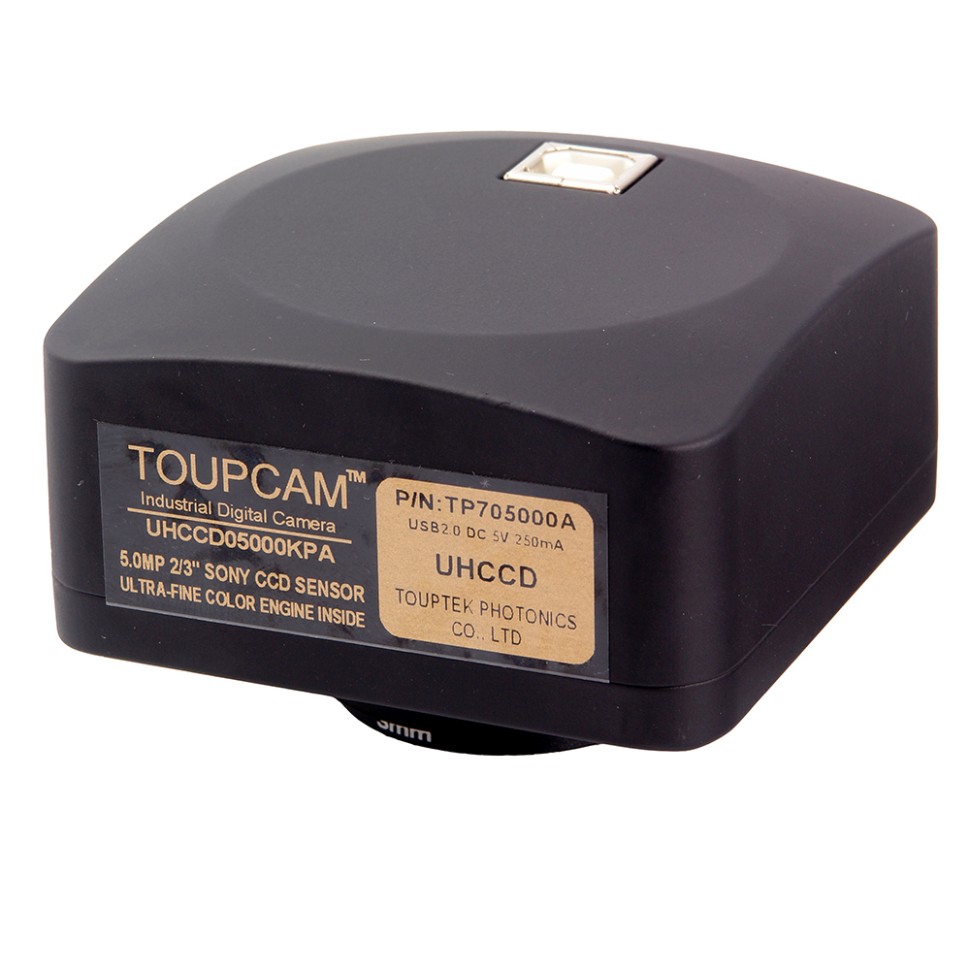

Видеоокуляр ToupCam 5.0 MP CCD

арт. 22056СНЯТ С ПРОДАЖ. РЕКОМЕНДУЕМ арт.29111 Видеоокуляр ToupCam UCMOS05100KPA

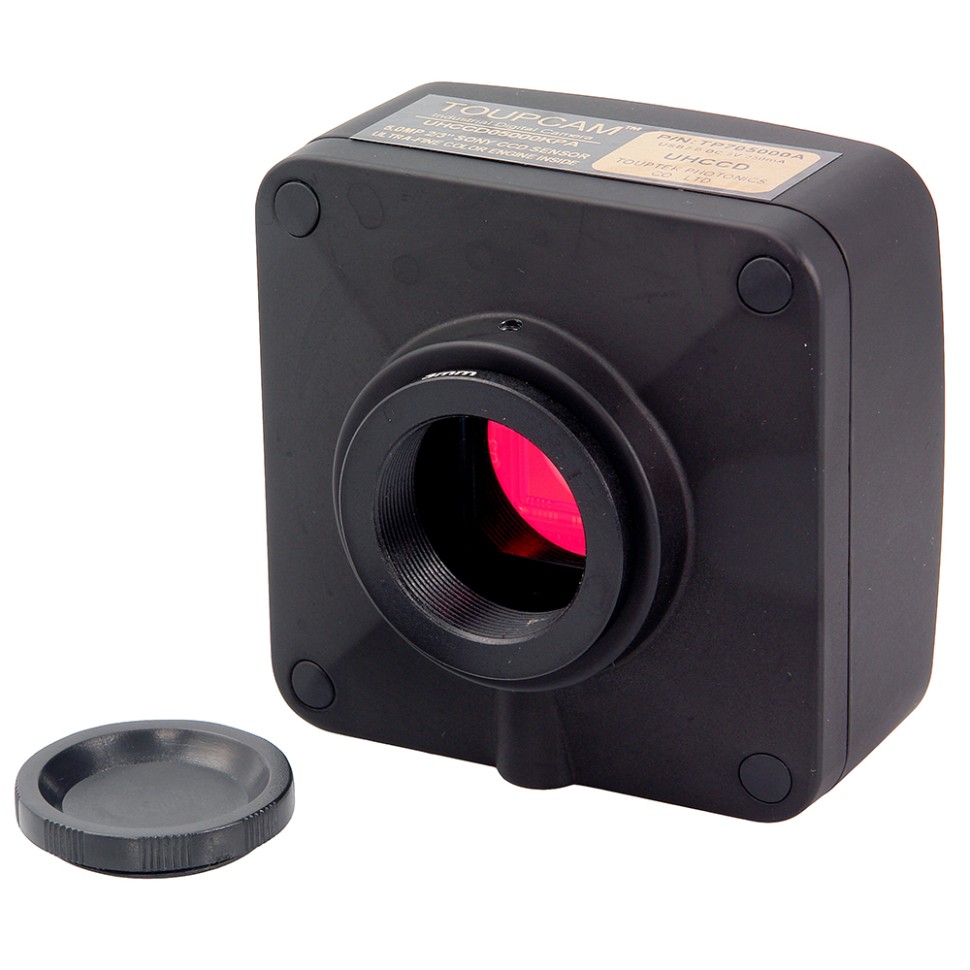

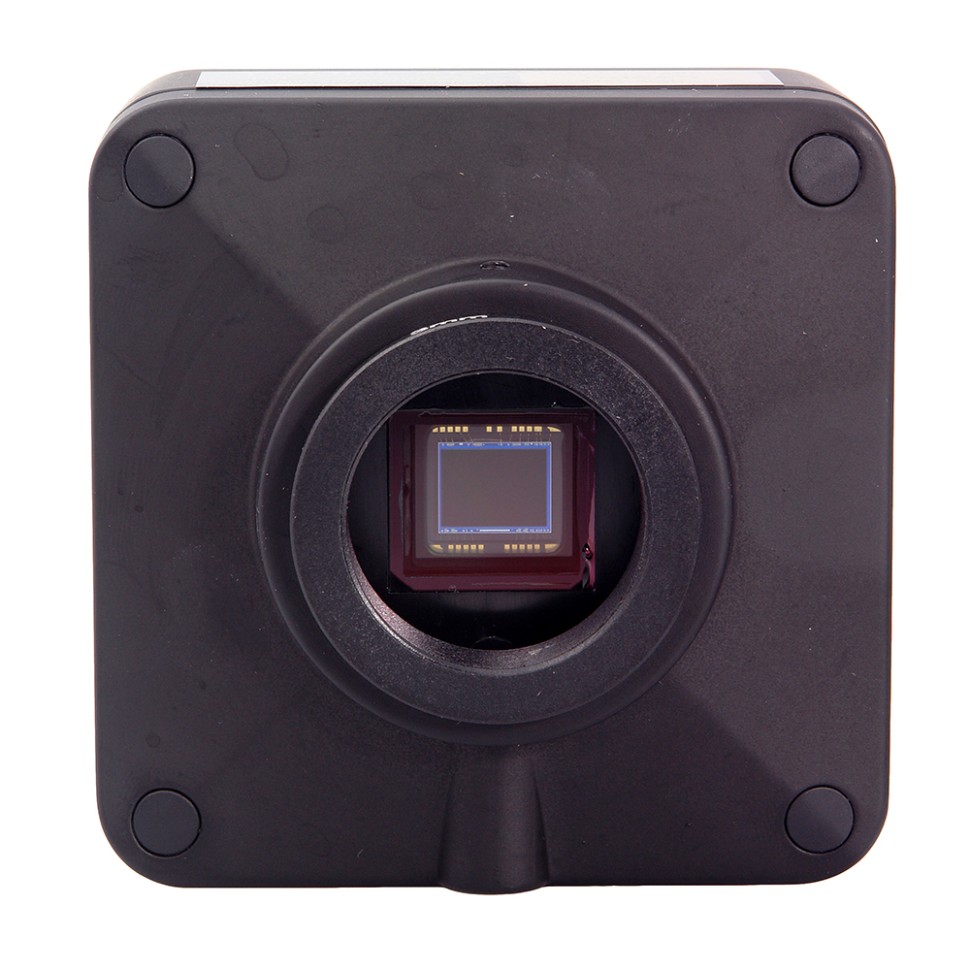

Цифровая CCD камера на базе сенсора SONY ICX282AQ с разрешением 5МП. Узел крепления C-Mount. Применяется для захвата изображения и его вывода на компьютер.

При максимальном разрешении 2560 x 1920 скорость передачи данных составляет 4.5 кадра в секунду. При разрешении кадров 1280 х 960 скорость передачи данных равна 9 кадров в секунду.

Основное преимущество CCD камеры перед CMOS - низкий уровень шума и лучшая светочувствительность.

Недостатки CCD-сенсоров заключаются в том, что они являются аналоговыми компонентами, что требует наличия большего числа электроники «около» сенсора, они дороже в производстве и могут потреблять больше энергии, чем CMOS-сенсоры. Повышенное энергопотребление может также привести к повышению температуры в самой камере, что негативно сказывается на качестве изображения и увеличивает стоимость камеры. CCD-сенсоры также требуют более скоростную передачу данных.

Поддерживаются операционные системы Microsoft Windows XP / Vista / 7 /8 (32 и 64 бит)

Подключение камеры к компьютеру осуществляется через порт USB.

Для установки на микроскопы с тубусом с посадочным диаметром 23,2 мм можно использовать адаптеры 0,37х, 0,5х и 0,75х. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов камера устанавливается в третий вертикальный выход – канал визуализации. Способы установки камеры можно посмотреть здесь

ХарактеристикиМодель сенсорацветной CCD-сенсор SONY ICX282AQРазверткачересстрочнаяМаксимальное разрешение2560x1920Количество фотоприемных элементов4,915 МПРазмер сенсора2/3" (9.74 мм (H) x 7.96 мм (V), диагональ 11 мм) Размер пикселя3.4 μm x 3.4 μm Чувствительность к излучению длины волны 550 нм260 мВ при накоплении 1/30 сДинамический диапазон70 ДбАналого-цифровой преобразователь (АЦП)12 бит параллельный, 8 бит RGB -> ПКСигнал/шум62 дБСпектральный диапазон380-650 нм (с ИК-фильтром)Формат видео и частота кадров4.5 кадра в секунду (2560x1920); 9 кадров в секунду (1280х960)Бининг1x1, 2x2ЭкспозицияАвтоматическая/Ручная; 0.2 - 105 мс; Global-ShutterБаланс белогоАвтоматический/Ручной режимы/Настройка баланса белого в зоне интереса/Ручная подстройка цветовой температурыЭлектропитаниеUSB2.0, 5ВПрограммно управляемые характеристикиразмер изображения, яркость, коэффициент усиления, время экспозицииРабочая температура, град. по Цельсию-10℃~ 50℃Корпус камерыанодированный металлический корпус, окрашеный в черный цветКабель USBUSB 2.0, длина 2м Операционная системаMicrosoft Windows XP/Vista/7/8 (32 и 64 бит)Программное обеспечениепрограмма обработки изображений "ToupView "; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAINДополнительное оборудованиеАдаптер 0,5 для видеоокуляра ToupCam / Адаптер 0,75 для видеоокуляра ToupCam / Калибровочный слайд / Калибровочный слайд XY

Адаптер 0.50х	Адаптер 0.75х	Калибровочный слайд	Калибровочный слайд XY

Если микроскоп имеет канал визуализации с узлом крепления, отличающимся от C-Mount, следует приобрести дополнительный адаптер. Предлагаем адаптеры трех видов: 0,37х; 0,5х; 0,75х.

Сравнение с другими камерами ToupCam:

Модель камеры	ToupCam 5.0	ToupCam 3.1	ToupCam 9	ToupCam 14
Тип сенсора	ССD	CMOS	CMOS	CMOS
Модель сенсора	ICX282AQ	MT9T001	MT9J003	MT9F002
Размер сенсора	2/3''	1/2''	1/2.4''	1/2.3''
Диагональ сенсора,мм	11 мм	8,19 мм	7,281 мм	7,672 мм
Размер пикселя,мкм	3,4x3,4 мкм	3,2 х 3,2 мкм	1,67 х 1,67 мкм	1,4 х 1,4 мкм
Количество фотоприёмных элементов	4.915 МП	3,1 МП	9 МП	13,46 МП
Максимальное разрешение	2560х1920	2048х1536	3488х2616	4096 х 3288
Динамический диапазон	62дБ	61 дБ	65,2 дБ	65,3 дБ
Чувствительность (люкс-сек)	0,26 В/люкс-сек	1.0 В/люкс-сек	0,31 В/люкс-сек	0,724 В/люкс-сек
АЦП	12 бит 8 бит RGB	12 бит 8 бит RGB	12 бит 8 бит RGB	12 бит
Экспозиция	Авто/Ручная; 0.2 - 105 мс	Авто/Ручная, 0.128 - 2000 мс	Авто/Ручная 0.38 - 2000 мс	Авто/Ручная, 0.4 - 2000 мс
Частота кадров	4.5 к/с, 9 к/с.	8 к/с , 22 к/с, 43 к/с.	1.9 к/с, 8 к/с, 27 к/с.	1.8 к/с, 10 к/с, 27 к/с.
Интерфейс	USB 2.0	USB 2.0	USB 2.0	USB 2.0
Охлаждение	нет	нет	нет	нет
Посадочный диаметр	-	23.2 мм	23.2 мм	23.2 мм
Диаметр переходника	-	23.2-30,5 мм 23.2-30 мм	23.2-30,5 мм 23.2-30 мм	23.2-30,5 мм 23.2-30 мм

Программное обеспечение для камеры ToupCam 5.0 CCD:

Программа для контроля,настройки, и видеозахвата изображения	ToupTek View (31 Мбайт)
Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Dshow	ToupTek Toupcam Dshow (1.6 Мбайт)
Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Twain	ToupTek Toupcam Twain (1.5 Мбайт)
API с поддержкой Native C/C++, DirectShow, Twain и SDK Для Windows, Linux и Mac OsX	Toupcam SDK (15.1 Мбайт)

Примеры фотографий с этой камеры*:

Спинной мозг. 10х объектив,светлое поле, Микромед 1 Вар. 3 LED	Стебель хлопка. 10х объектив,светлое поле, Микромед 1 Вар. 3 LED	Соединительная ткань. 10х объектив,светлое поле,, Микромед 1 Вар. 3 LED
Инфузория-туфелька. 40х объектив,светлое поле, Микромед 1 Вар. 3 LED	Листок хлопка. 10х объектив,светлое поле, Микромед 1 Вар. 3 LED	Вкусовой рецептор. 10х объектив,светлое поле, Микромед 1 Вар. 3 LED

* - Препараты взяты из "Набора готовых микропрепаратов Микромед №80"
