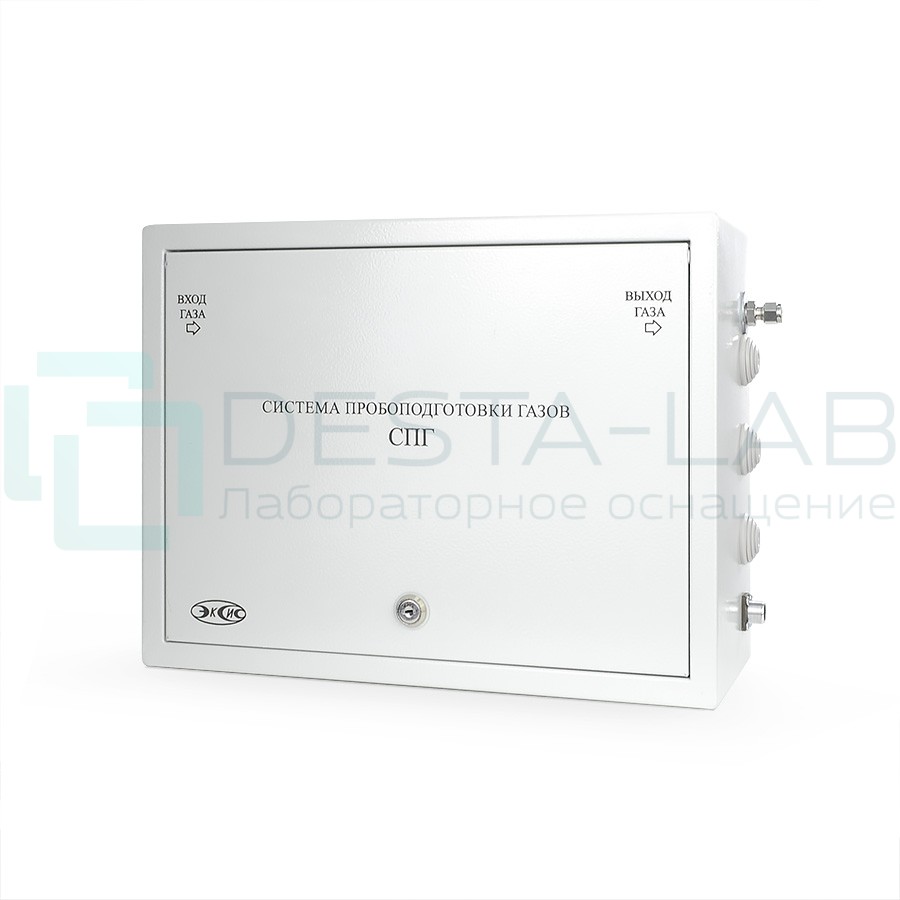

Система пробоподготовки газов СПГ-В-Д2-ФП-Д-Р

• фильтрация газа*
• индикация давления*
• измерение влажности при давлении магистрали
• понижение давления
• контроль расхода*

* в зависимости от исполнения

• входное давление до 160 атм.
• пылевой фильтр
• датчик давления
• ротаметр

Для обеспечения безотказной работы измерительных систем, а также для подбора оптимальных условий измерения микровлажности газов нами были разработаны специализированные системы пробоподготовки газов СПГ, в которых используются хорошо зарекомендовавшие себя измерительные преобразователи влажности серии ИПВТ-08.

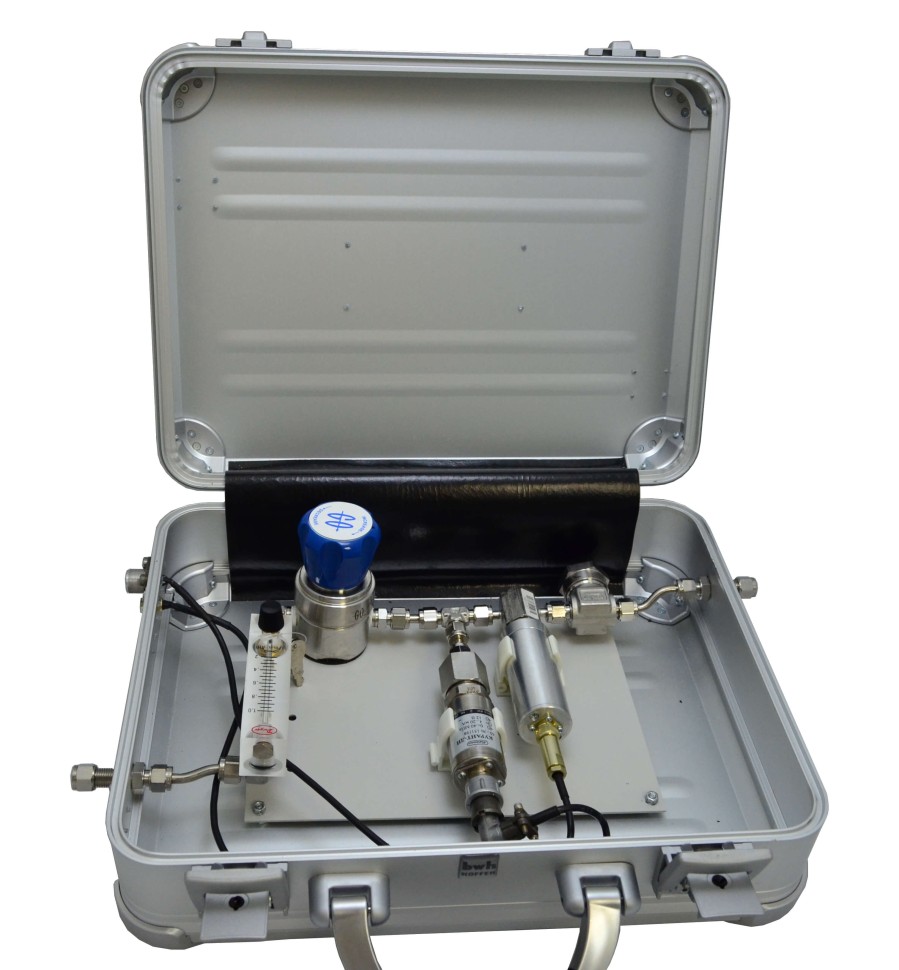

Системы СПГ включают в себя набор устройств для фильтрации газа от частиц пыли или примесей масла, понижения давления газа, индикации давления газа, а также контроля за расходом газа.

Системы СПГ разделяются на 2 типа:

СПГ-В - система для измерения температуры точки росы сжатых газов при давлении, равном давлению в газовой магистрали.

СПГ-Н - система для измерения температуры точки росы сжатых газов при атмосферном давлении, с понижением текущего.

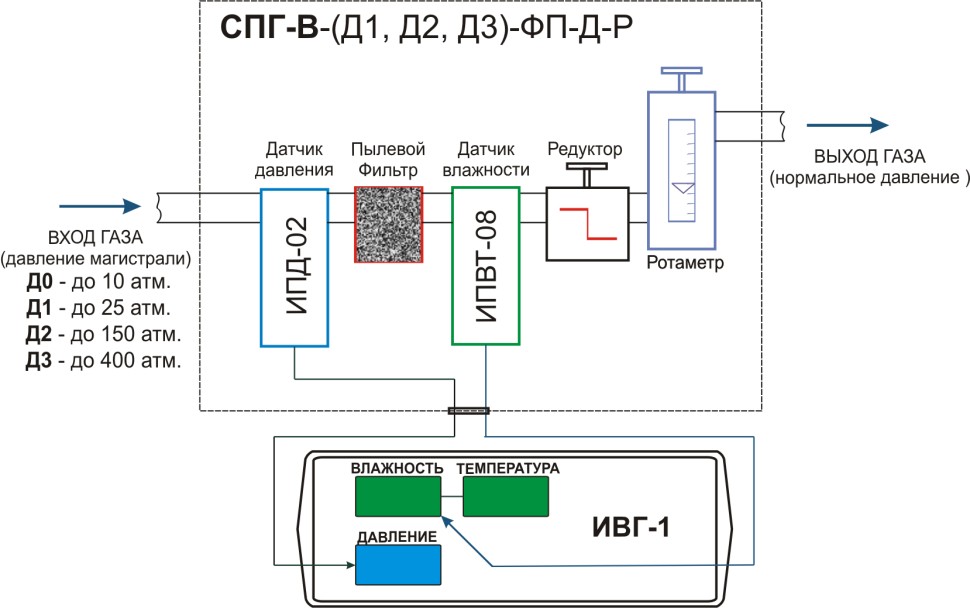

Обозначения функциональных элементов систем:

Д1 – 25 атм.; Д2 – 160 атм.; Д3 – 400 атм.;

ФМ или ФП – наличие фильтра (масляного или пылевого соответственно);

Р – наличие ротаметра;

Д – наличие датчика давления

Набор функциональных элементов определяется при заказе.
