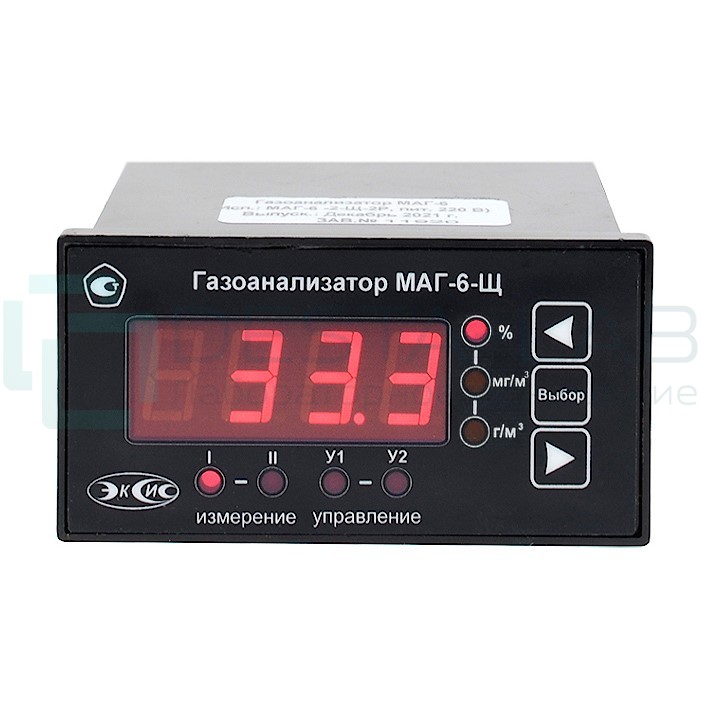

Газоанализатор МАГ-6-Щ-2-2А 220В измерительный блок

Цена производителя

Производитель:

Эксис

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя.

Артикул: ES_6187

Артикул: ES_6187
Номер товара: 26335

Характеристики

Все характеристики

Назначение

Газоанализатор многокомпонентный МАГ-6 (исполнения МАГ-6 Щ-1, МАГ-6 Щ-2, МАГ-6 Щ-1-В и МАГ-6 Щ-2-В) (далее газоанализатор)) предназначен для измерений объемной доли кислорода, диоксида углерода, метана, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота, диоксида серы в воздухе рабочей зоны (любые 4 компонента из 8 для каждого измерительного преобразователя).

Газоанализатор МАГ-6 Щ-Х-В относится к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и предназначен для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Достоинства

возможность исполнения прибора с питанием 220 В, 50 Гц;
селективность измерений;
возможность измерений в подвижных и неподвижных газовых средах;

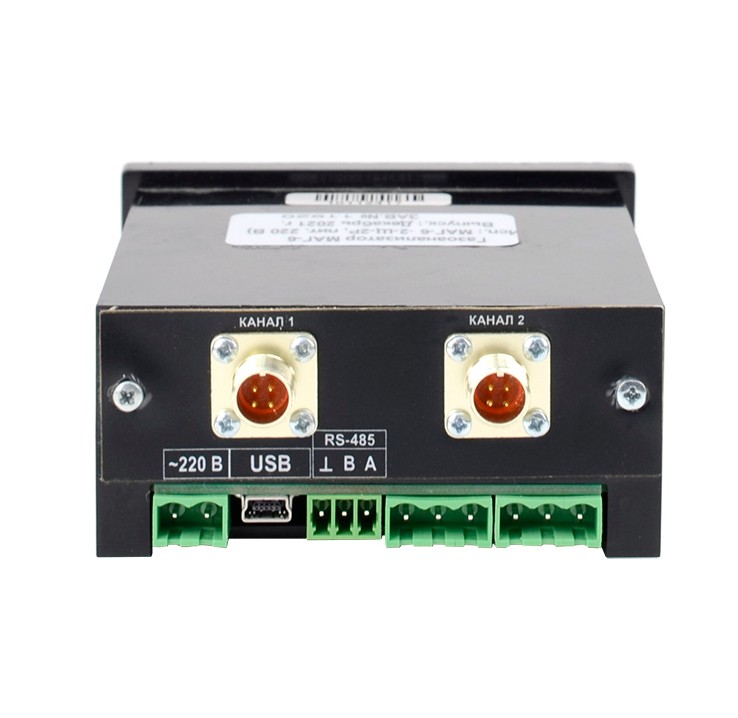

связь с компьютером по интерфейсам: USB, RS-485;
протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
наличие 2 токовых выходов для управления внешними исполнительными устройствами;
звуковая и световая сигнализация;
возможность объединения приборов в измерительную сеть;
щитовое исполнение;

Базовый комплект поставки:

блок измерения и индикации в необходимом конструктивном исполнении;
свидетельство о поверке;
РЭ и паспорт.

Диапазон измерения объемной доли диоксида углерода — вариант 1, %	от 0 до 1
Диапазон измерения объемной доли диоксида углерода — вариант 2, %	от 0 до 10
Диапазон измерения объемной доли диоксида углерода — вариант 3, %	от 0 до 100
Диапазон измерения объемной доли кислорода — вариант 1, %	от 0 до 21
Диапазон измерения объемной доли кислорода — вариант 2, %	от 0 до 30
Диапазон измерения объемной доли кислорода — вариант 3, %	от 0 до 100
Диапазон измерения объемной доли метана, %	от 0 до 5
Диапазон измерения массовой концентрации монооксида углерода, мг/м3:	от 0 до 500
Диапазон измерения массовой концентрации аммиака, мг/м3	от 0 до 70
Диапазон измерения массовой концентрации сероводорода, мг/м3	от 0 до 140
Диапазон измерения массовой концентрации диоксида серы, мг/м3	от 0 до 50
Диапазон измерения массовой концентрации диоксида азота, мг/м3	от 0 до 20
Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 1,0 %, %	±(0,02+0,05·Cвх)
Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 10,0 %, %	±(0,1+0,05·Cвх)
Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 100,0 %, %	±(2,5+0,1·Cвх)
Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 21,0 %, %	±0,2
Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 30,0 %, %	±0,4
Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 100 %, %	±1,0
Пределы основной погрешности измерения объемной доли метана — от 0,0 до 2,0 %, %	±0,2
Пределы основной погрешности измерения объемной доли метана — Св. 2,0 до 5,0 %, %	±10
Пределы основной погрешности измерения массовой концентрации монооксида углерода — от 0,0 до 20 мг/м3, мг/м3	±4
Пределы основной погрешности измерения массовой концентрации монооксида углерода — Св. 20 до 500 мг/м3, %	±20
Пределы основной погрешности измерения массовой концентрации аммиака — от 0,0 до 20 мг/м3, мг/м3	±4
Пределы основной погрешности измерения массовой концентрации аммиака — Св. 20 до 70 мг/м3, %	±20
Пределы основной погрешности измерения массовой концентрации сероводорода — от 0,0 до 10 мг/м3, мг/м3	±2
Пределы основной погрешности измерения массовой концентрации сероводорода — Св. 10 до 140 мг/м3, %	±20
Пределы основной погрешности измерения массовой концентрации диоксида серы — от 0,0 до 10 мг/м3, мг/м3	±2
Пределы основной погрешности измерения массовой концентрации диоксида серы — Св. 10 до 50 мг/м3, %	±25
Пределы основной погрешности измерения массовой концентрации диоксида азота — от 0,0 до 2 мг/м3, мг/м3	±0,5
Пределы основной погрешности измерения массовой концентрации диоксида азота — Св. 2 до 20 мг/м3, %	±25
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород	±1,6
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — метан, монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота	±0,5
Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — диоксид углерода	±0,7
Номинальное время установления показаний Т0,9ном, с — кислород, монооксид углерода, метан	30
Номинальное время установления показаний Т0,9ном, с — сероводород, диоксид серы, диоксид азота	60
Номинальное время установления показаний Т0,9ном, с — аммиак	180
Номинальное время установления показаний Т0,9ном, с — диоксид углерода	40
Рекомендуемый расход анализируемого газа, л/мин	0,1-0,5
Время прогрева газоанализатора, мин, не более	5
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности	±0,5
Количество точек автоматической статистики	до 8000
Напряжение питания	220В
Потребляемая прибором мощность, Вт, не более	6
Интерфейс связи с компьютером	RS-232
Длина линии связи RS-485, м, не более	1000
Нагрузочная способность реле	7А при 220В
Токовый выход:
- диапазон изменения выходного тока, мА	4…20; 0…5; 0...20
- дискретность изменения выходного тока, мкА	19.5; 4.9; 19.5
- максимальное сопротивление нагрузки, Ом	300; 1000; 300
Масса измерительного блока, кг, не более	0,5
Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более	100х50х115

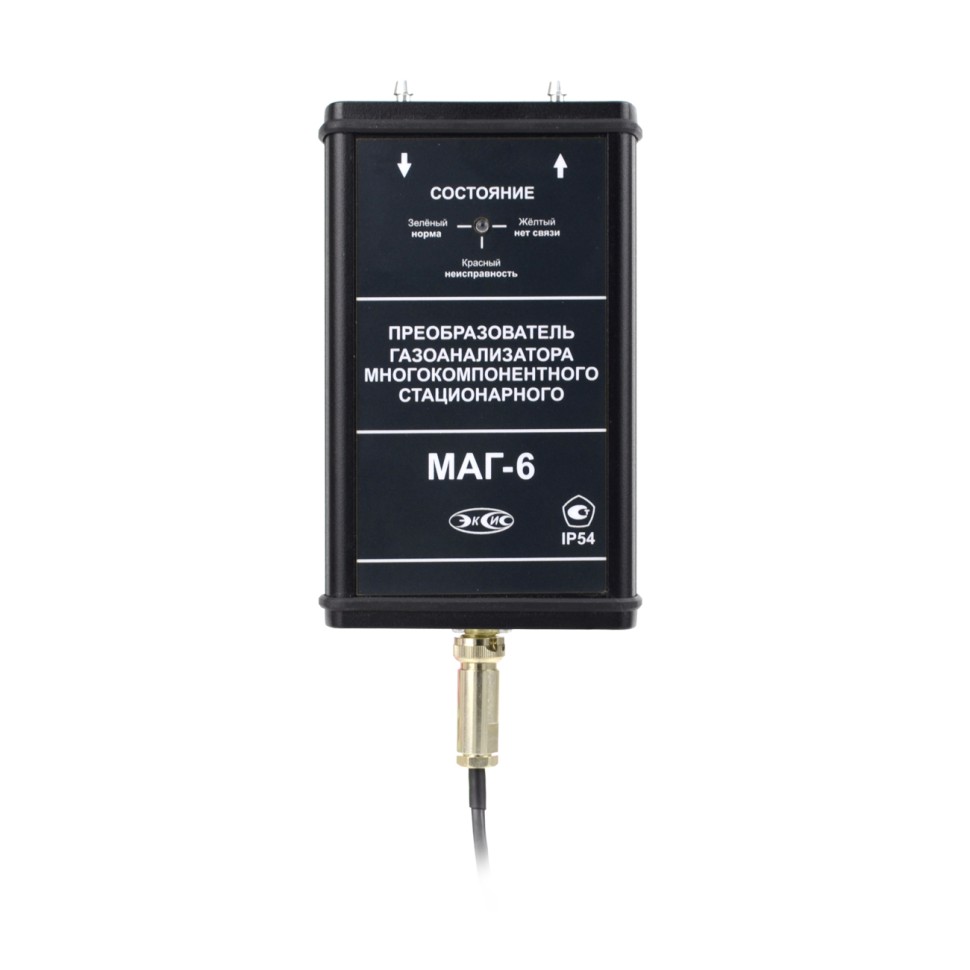

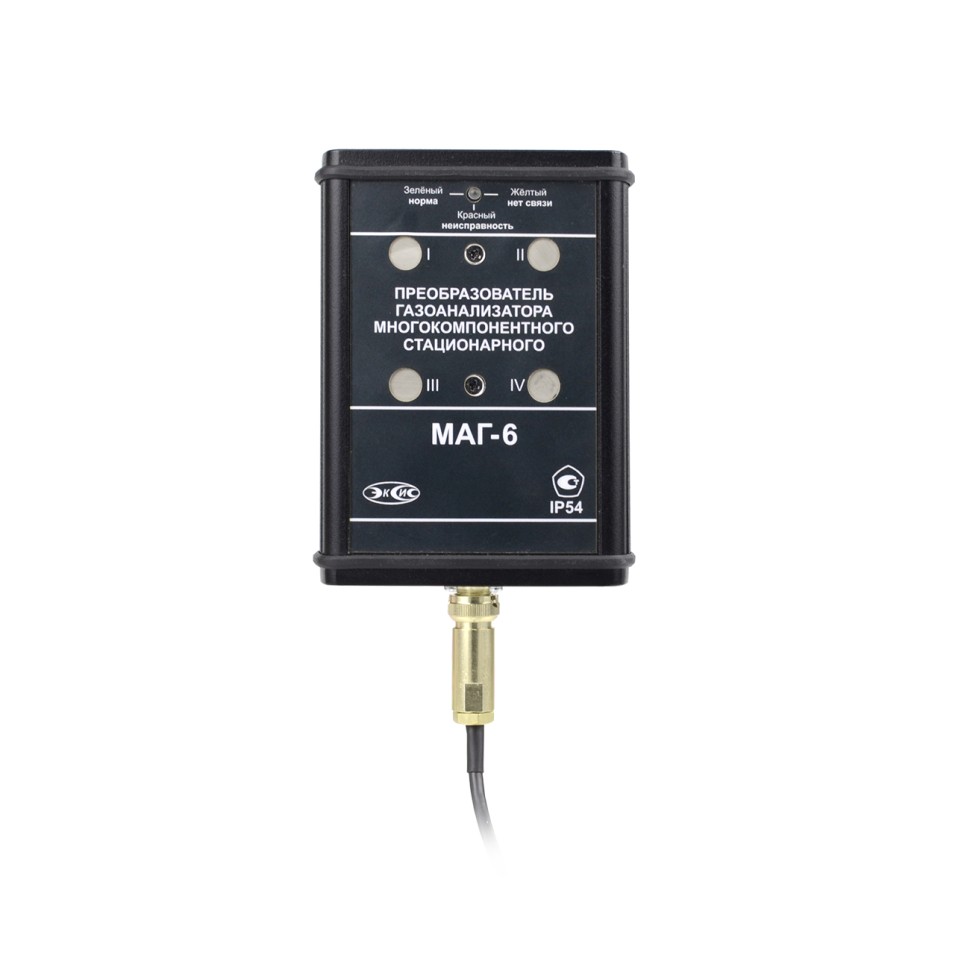

Масса первичного преобразователя, кг, не более	0,4
Габаритные размеры первичных преобразователей, мм, не более	130х90х35
Напряжение питания барьера, В	9-12
Максимальное напряжение искроопасной цепи (Um), В	<~250 (50 Гц)
Максимальное выходное напряжение барьера (U0), В	5 В
Максимальный выходной ток барьера (I0), мА,	≤ 500
Максимальная выходная мощность барьера (P0), Вт	≤ 2.5
Максимальная внешняя емкость (С0), мкФ	≤ 0.8
Максимальная внешняя индуктивность (L0), мГн	≤ 0.1
Электрическая прочность гальванической развязки, кВ	1.5
Масса искрозащитного барьера, кг, не более	0.2
Габаритные размеры барьера, мм, не более (длина, ширина, высота)	90х65х22
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч (без учета срока службы сенсоров)	15000
Рабочие условия:
- температура воздуха, ˚С	от -20 до +40
- относительная влажность, % (без конденсации влаги)	от 10 до 95
- атмосферное давление, кПа	от 84 до 106,7
