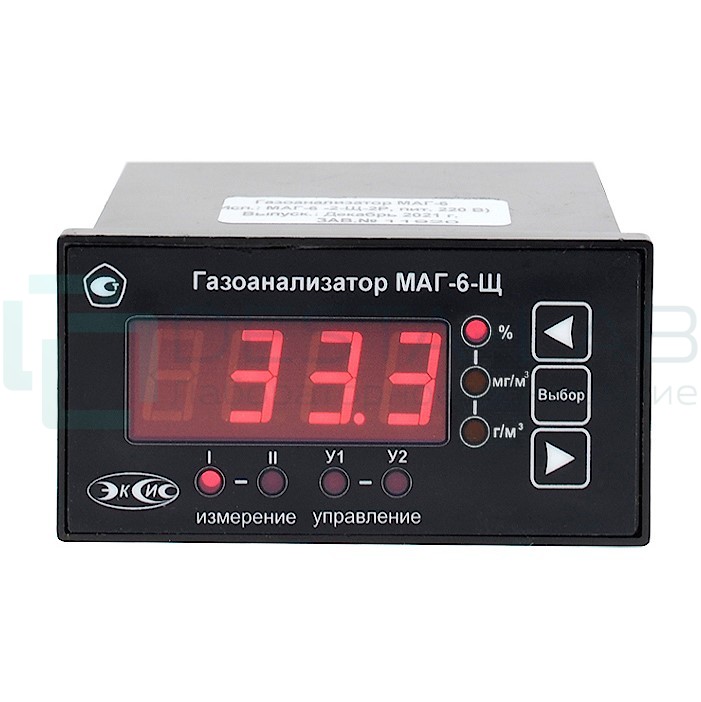

Газоанализатор МАГ-6-Щ-1-1Р-1А 24В
Цены на нашем сайте актуальны при заказе от 20 000 рублей.
- измеритель-регулятор (щитовое исполнение) с выходным реле и токовым выходом
- 1 канал измерения

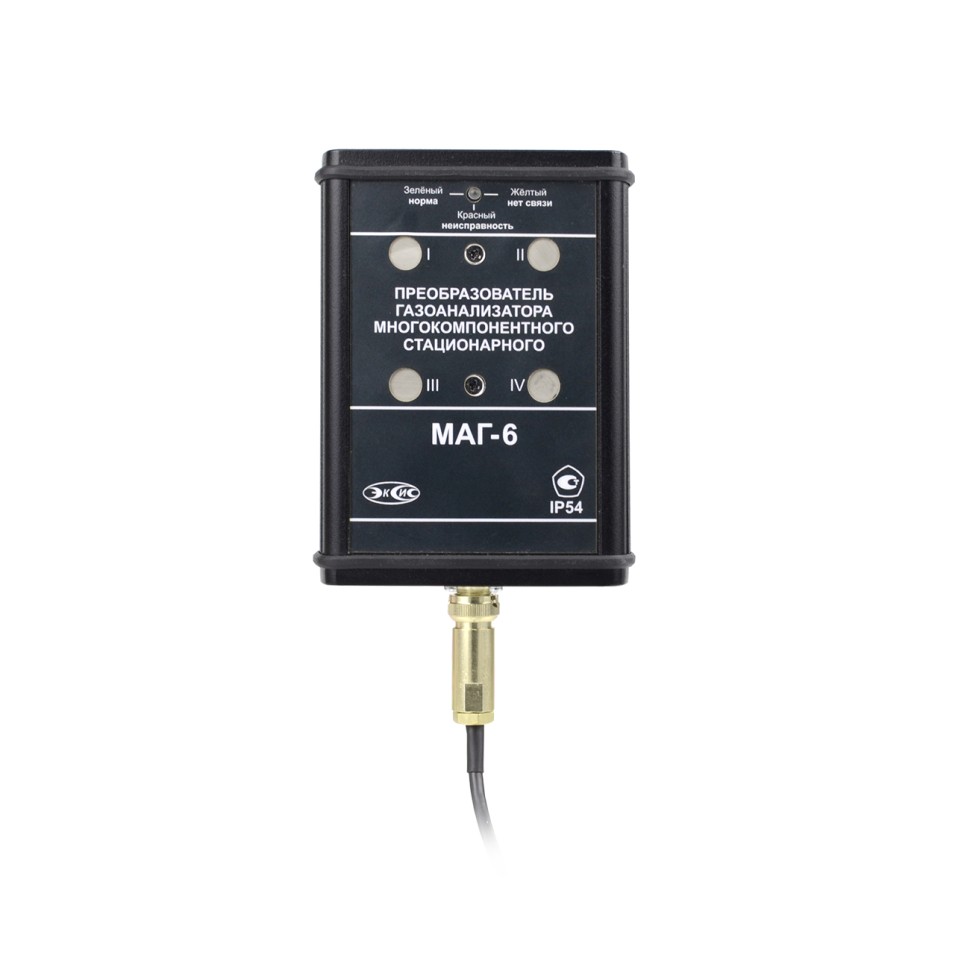

- выносной преобразователь (вкладка "комплектация")
- протокол Modbus RTU
- интерфейсы: RS-232, RS-485
- внутренняя память до 8000 точек
- 1 реле
- 1 токовый выход
Подбор преобразователя МАГ-6 на 1-4 газа
Назначение
Газоанализатор многокомпонентный МАГ-6 (исполнения МАГ-6 Щ-1, МАГ-6 Щ-2, МАГ-6 Щ-1-В и МАГ-6 Щ-2-В) (далее газоанализатор)) предназначен для измерений объемной доли кислорода, диоксида углерода, метана, массовой концентрации оксида углерода, аммиака, сероводорода, диоксида азота, диоксида серы в воздухе рабочей зоны (любые 4 компонента из 8 для каждого измерительного преобразователя).
Газоанализатор МАГ-6 Щ-Х-В относится к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и предназначен для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.
Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Достоинства
- возможность исполнения прибора с питанием 12...24 В;
- селективность измерений;
- возможность измерений в подвижных и неподвижных газовых средах;
- связь с компьютером по интерфейсам: RS-232, RS-485;
- протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
- наличие 1 встроенного устройства коммутации (реле) и 1 токового выхода для управления внешними исполнительными устройствами;
- звуковая и световая сигнализация;
- возможность объединения приборов в измерительную сеть;
- щитовое исполнение;
Базовый комплект поставки:
- блок измерения и индикации в необходимом конструктивном исполнении;
- свидетельство о поверке;
- РЭ и паспорт.
Диапазон измерения объемной доли диоксида углерода — вариант 1, % от 0 до 1 Диапазон измерения объемной доли диоксида углерода — вариант 2, % от 0 до 10 Диапазон измерения объемной доли диоксида углерода — вариант 3, % от 0 до 100 Диапазон измерения объемной доли кислорода — вариант 1, % от 0 до 21 Диапазон измерения объемной доли кислорода — вариант 2, % от 0 до 30 Диапазон измерения объемной доли кислорода — вариант 3, % от 0 до 100 Диапазон измерения объемной доли метана, % от 0 до 5 Диапазон измерения массовой концентрации монооксида углерода, мг/м3: от 0 до 500 Диапазон измерения массовой концентрации аммиака, мг/м3 от 0 до 70 Диапазон измерения массовой концентрации сероводорода, мг/м3 от 0 до 140 Диапазон измерения массовой концентрации диоксида серы, мг/м3 от 0 до 50 Диапазон измерения массовой концентрации диоксида азота, мг/м3 от 0 до 20 Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 1,0 %, % ±(0,02+0,05·Cвх) Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 10,0 %, % ±(0,1+0,05·Cвх) Пределы основной погрешности измерения объемной доли диоксида углерода, %, где Свх – объемная доля диоксида углерода на входе газоанализатора — от 0,0 до 100,0 %, % ±(2,5+0,1·Cвх) Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 21,0 %, % ±0,2 Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 30,0 %, % ±0,4 Пределы основной погрешности измерения объемной доли кислорода — от 0,0 до 100 %, % ±1,0 Пределы основной погрешности измерения объемной доли метана — от 0,0 до 2,0 %, % ±0,2 Пределы основной погрешности измерения объемной доли метана — Св. 2,0 до 5,0 %, % ±10 Пределы основной погрешности измерения массовой концентрации монооксида углерода — от 0,0 до 20 мг/м3, мг/м3 ±4 Пределы основной погрешности измерения массовой концентрации монооксида углерода — Св. 20 до 500 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации аммиака — от 0,0 до 20 мг/м3, мг/м3 ±4 Пределы основной погрешности измерения массовой концентрации аммиака — Св. 20 до 70 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации сероводорода — от 0,0 до 10 мг/м3, мг/м3 ±2 Пределы основной погрешности измерения массовой концентрации сероводорода — Св. 10 до 140 мг/м3, % ±20 Пределы основной погрешности измерения массовой концентрации диоксида серы — от 0,0 до 10 мг/м3, мг/м3 ±2 Пределы основной погрешности измерения массовой концентрации диоксида серы — Св. 10 до 50 мг/м3, % ±25 Пределы основной погрешности измерения массовой концентрации диоксида азота — от 0,0 до 2 мг/м3, мг/м3 ±0,5 Пределы основной погрешности измерения массовой концентрации диоксида азота — Св. 2 до 20 мг/м3, % ±25 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — кислород ±1,6 Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10°С от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — метан, монооксид углерода, диоксид углерода, аммиак, сероводород, диоксид серы, диоксид азота ±0,5 Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от пределов допускаемой основной погрешности — диоксид углерода ±0,7 Номинальное время установления показаний Т0,9ном, с — кислород, монооксид углерода, метан 30 Номинальное время установления показаний Т0,9ном, с — сероводород, диоксид серы, диоксид азота 60 Номинальное время установления показаний Т0,9ном, с — аммиак 180 Номинальное время установления показаний Т0,9ном, с — диоксид углерода 40 Рекомендуемый расход анализируемого газа, л/мин 0,1-0,5 Время прогрева газоанализатора, мин, не более 5 Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности ±0,5 Количество точек автоматической статистики до 8000 Напряжение питания 12-24В Потребляемая прибором мощность, Вт, не более 6 Интерфейс связи с компьютером RS-232 Длина линии связи RS-485, м, не более 1000 Нагрузочная способность реле 7А при 220В Токовый выход: - диапазон изменения выходного тока, мА 4…20; 0…5; 0...20 - дискретность изменения выходного тока, мкА 19.5; 4.9; 19.5 - максимальное сопротивление нагрузки, Ом 300; 1000; 300 Масса измерительного блока, кг, не более 0,5 Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более 100х50х115 Масса первичного преобразователя, кг, не более 0,4 Габаритные размеры первичных преобразователей, мм, не более 130х90х35 Напряжение питания барьера, В 9-12 Максимальное напряжение искроопасной цепи (Um), В <~250 (50 Гц) Максимальное выходное напряжение барьера (U0), В 5 В Максимальный выходной ток барьера (I0), мА, ≤ 500 Максимальная выходная мощность барьера (P0), Вт ≤ 2.5 Максимальная внешняя емкость (С0), мкФ ≤ 0.8 Максимальная внешняя индуктивность (L0), мГн ≤ 0.1 Электрическая прочность гальванической развязки, кВ 1.5 Масса искрозащитного барьера, кг, не более 0.2 Габаритные размеры барьера, мм, не более (длина, ширина, высота) 90х65х22 Средний срок службы, лет, не менее 5 Средняя наработка на отказ, ч (без учета срока службы сенсоров) 15000 Рабочие условия: - температура воздуха, ˚С от -20 до +40 - относительная влажность, % (без конденсации влаги) от 10 до 95 - атмосферное давление, кПа от 84 до 106,7 Производитель Эксис
