Газоанализатор ЭССА-NO/N

Стационарные газоанализаторы ЭССА-NO/N исполнение БС/(И)/(Р)/(Н)

Стоимость указана для модификации: Стационарный газоанализатор "ЭССА" - 1 канал измерения (NO), исполнение БС

Номер в Госреестре 17424-09



Назначение

Газоанализаторы предназначены для измерения содержания оксида азота в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

Выпускаются следующие модификации:

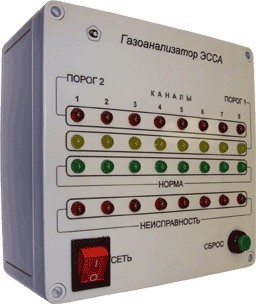

• БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.
• И – с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
• Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485, протокол Modbus RTU с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
• Н – с независимым формированием релейных сигналов для каждого ИП (группы ИП), состоят из ИП, БС и блоков реле (БР); один БР обслуживает от 1 до 4 ИП.

Комплект поставки стационарного газоанализатора "ЭССА" - 1 канал измерения (NO), исполнение БС:

• Блок сигнализации (БС) – 1 шт.
• Измерительный преобразователь NО – 1 шт.
• Насадка градуировочная – 1 шт.
• Вставка плавкая – 1 шт.
• Розетка кабельная 2РМ24КПН19Г1В1 – 1 шт.
• Вилка кабельная 2РМ24КПН19Ш1В1 – 1 шт.
• РЭ, паспорт, методика поверки – приложение А к Руководству по эксплуатации

Межповерочный интервал газоанализатора составляет 12 месяцев.

Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.

Принцип измерения	Электрохимический
Диапазон измерения, мг/м3	0 - 30
Основная погрешность измерения, %	0 – 3 мг/м3, приведенная (15)
Число порогов сигнализации	2
Пороги сигнализации, мг/м3	3;10
Число ИП (N)	от 1 до 16
Сигнализация	Световая, релейные сигналы, 2 порога
Срок службы сенсора, месяцев	24
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*
0,50 мм2	1200
0,35 мм2	870
0,20 мм2	520
0,12 мм2	300
Рабочие условия эксплуатации ИП:
температура, °С	от - 35 до +45
- относительная влажность, %	От 30 до 95 (неконденсируемая)
Межповерочный интервал, мес	12
Гарантийный срок, мес	18
Отбор пробы	Диффузионный
