Автоматическая установка КМД-0,17 (Герон-12)

Камера морозильная автоматическая КМД-0,17 (автомат для бетона тротуарных плит (Герон-12))

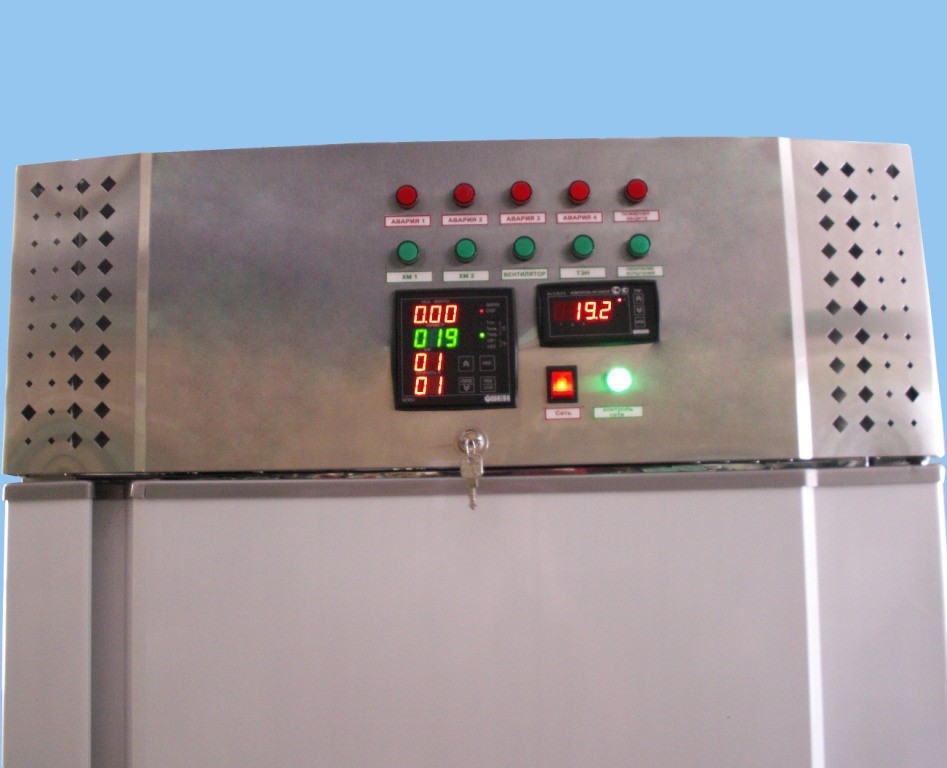

Автоматическая морозильная камера КМД-0,17 (Герон-12, далее именуется или камера, или автомат) предназначена для определения морозостойкости бетона тротуарных плит, изготавливается полной заводской готовности и сопровождается руководством по эксплуатации на русском языке и всеми необходимыми поверочными свидетельствами и клеймами. Измерение температуры производится микропроцессорным измерителем, включённым в Госреестр средств измерений. Показания термометра выведены на электронное табло с лицевой стороны камеры.

В комплект камеры входят емкости из некорродирующего материала с крышками в количестве 12 штук для размещения образцов бетона. Ёмкости являются расходным материалами и предназначены для размещения образцов тяжёлого и мелкозернистого бетона тротуарных плит с размерами 100х100х100 мм при испытаниях на морозостойкость в среде рассола по ГОСТ 17608-2017.

Камера работоспособна при следующих значениях окружающей среды:

– температура в помещении - не ниже плюс 16°С и не выше плюс 28°С;

– относительная влажность воздуха в помещении – не выше 80% (при температуре плюс 25°С).

Камера обеспечивает определение морозостойкости специально изготовленных образцов тяжёлого и мелкозернистого бетона тротуарных плит при единовременной загрузке образцов бетона с размерами 100х100х100 мм в количестве двенадцати штук, по методике стандарта ГОСТ 17608-2017 в автоматическом непрерывном и круглосуточном режиме без участия пользовательского персонала, а именно:

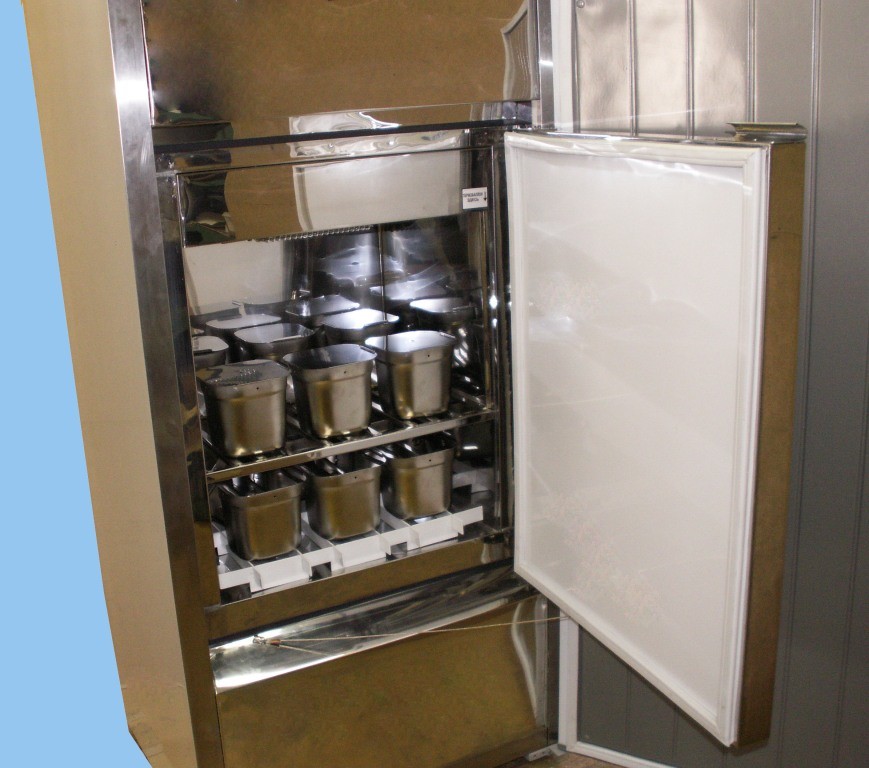

1. Все внутренние элементы и детали камеры изготавливается из нержавеющей стали. В охлаждаемом объеме автомата предусмотрены 2 полки для размещения на каждой из них по 6 емкостей с образцами с обеспечением расстояния между ёмкостями, стенками ёмкостей и стенками (днищем, потолком) камеры не менее 50 мм.

2. Автомат обеспечивает понижение температуры рассола в ёмкостях с образцами от плюс (20,0±0,5)°С до минус (50,0±5,0)°С в течение (5,0±0,5) часов.

3. После достижения температуры рассола минус (50,0±5,0)°С автомат обеспечивает поддержание температуры рассола минус (50,0±5,0)°С в течение (3,0±0,5) часов (выдержка).

4. После выдержки при замораживании автомат обеспечивает повышение температуры рассола от минус (50,0±5,0)°С до плюс (20,0±0,5)°С без открывания дверей автомата в течение (16±0,5) часов. Для этого рабочая камера автомата оснащается нагревателем необходимой мощности.

5.Температура рассола измеряется в ёмкости, в которой размещён образец, вблизи от образца.

6. Неравномерность температурного поля в воздухе полезного объёма рабочей камеры автомата составляет ±3 °С.

7. Размеры рабочего контейнера автомата обеспечивают загрузку ёмкостей с образцами не более 50% его полезного объёма.

8. График изменения температуры рассола вместе с образцами, оговоренный выше в п.2 ÷ 4, камера поддерживает в автоматическом режиме с помощью программируемого микропроцессорного контроллера.

9. После завершения цикла оттаивания включается холодильная машина и начинается следующий цикл замораживания.

10. И так далее - цикл за циклом - в автоматическом режиме. Количество необходимых циклов замораживания и оттаивания задаётся лаборантом с пульта управления счетчика циклов.

11. Камера изготавливается с применением низкотоксичных трудногорючих материалов.

Уровень звуковой мощности камеры соответствует требованиям санитарных норм СН 2.2.4/2.1.8.562-96.

К работам по монтажу, настройке, проверке, обслуживанию и эксплуатации камеры допускаются лица, имеющие соответствующую квалификацию, обученные правилам техники безопасности и изучившие руководство по эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
