Автоматическая установка КМ-0,70 (Герон-11)
![Автоматическая установка КМ-0,70 (Герон-11)](/wa-data/public/shop/products/63/20/22063/images/37173/37173.970.jpg)
![](/wa-data/public/shop/brands/30073/30073.png)
Цены на нашем сайте актуальны при заказе от 20 000 рублей.

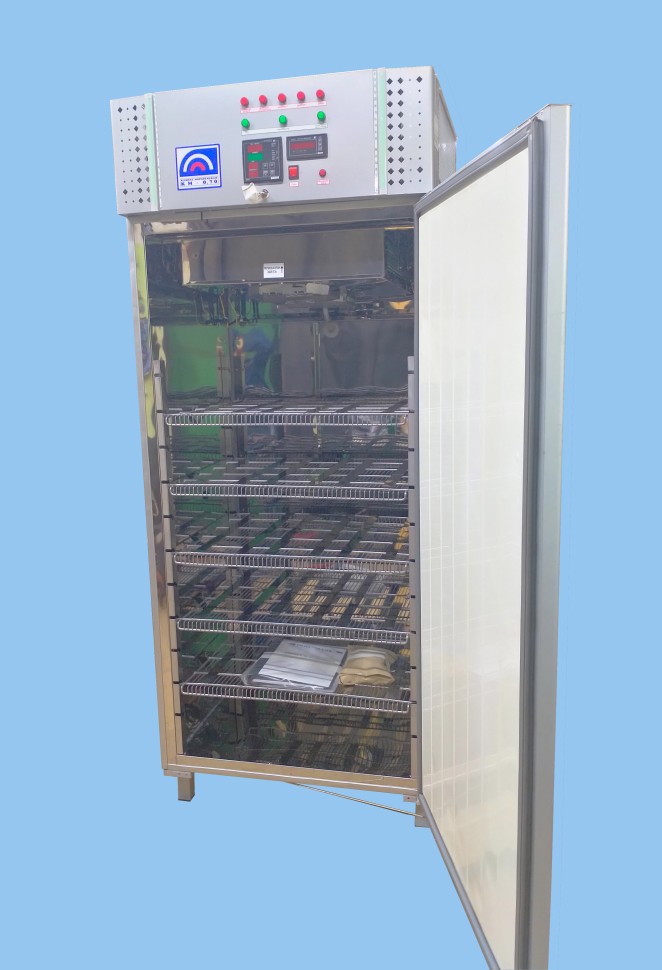

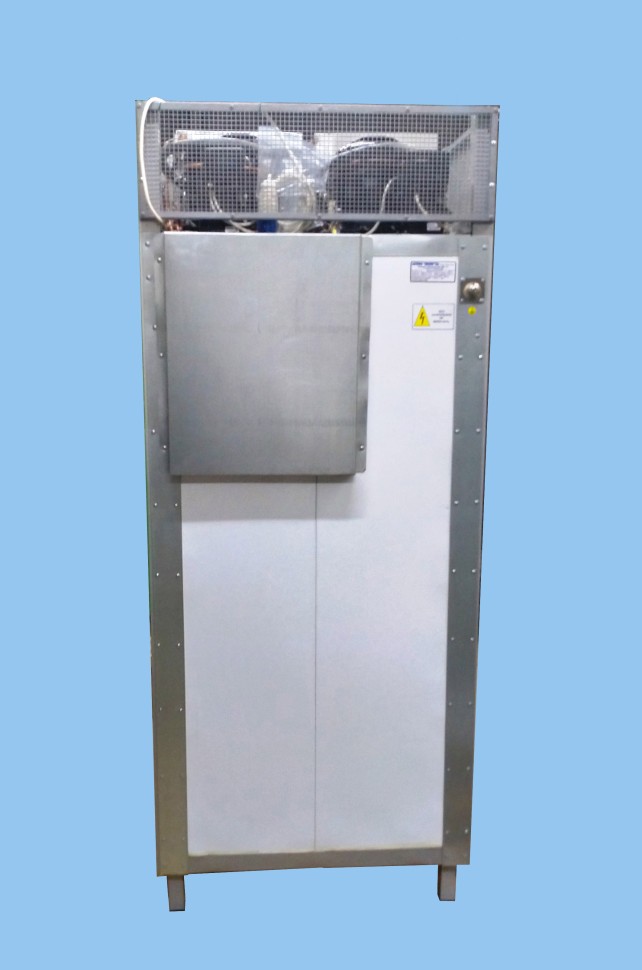

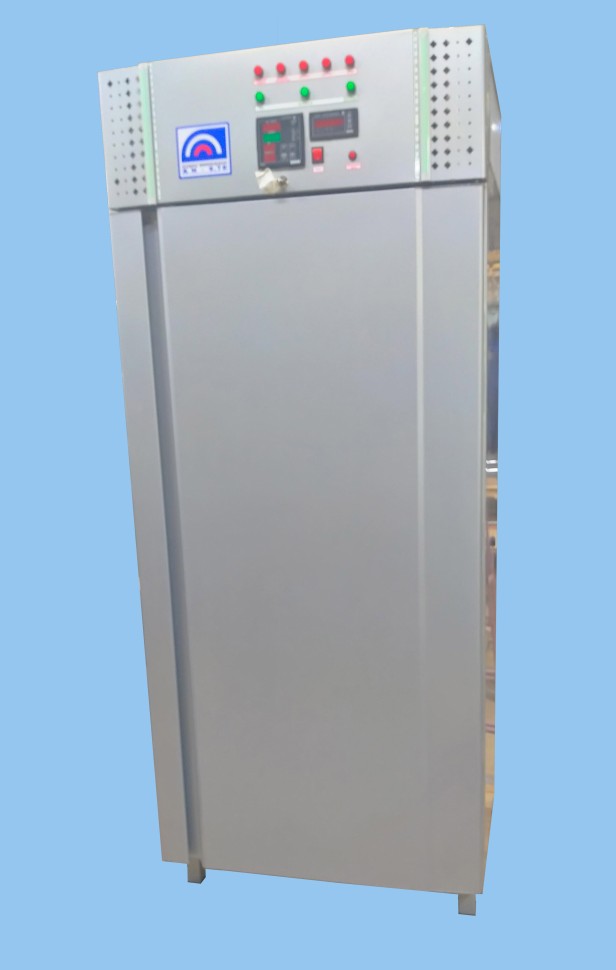

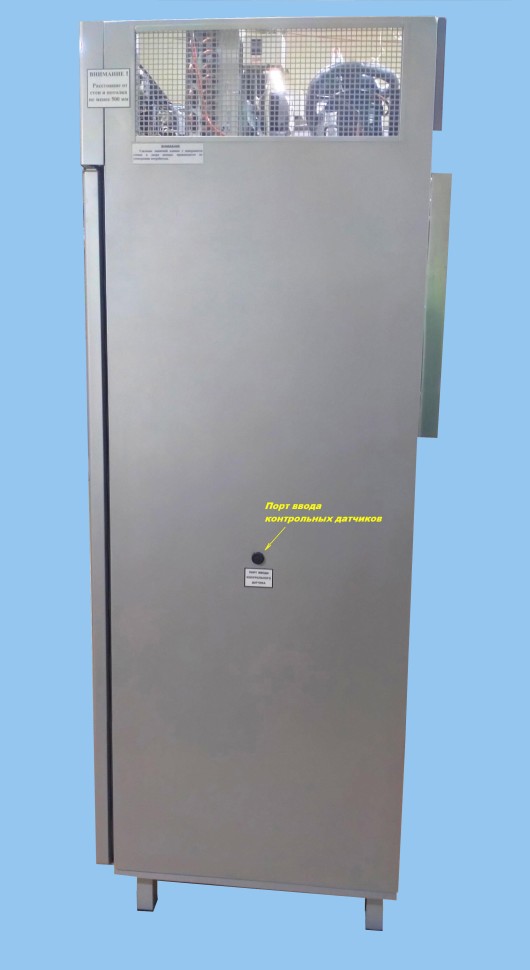

Камера морозильная автоматическая КМ-0,70 (Герон-11)
Автоматическая камера морозильная КМ-0,70 (Герон-11) изготавливается полной заводской готовности и сопровождается руководством по эксплуатации на русском языке и всеми необходимыми поверочными свидетельствами и клеймами. Камера предназначена для тестирования морозостойкости образцов цементных строительных смесей по методике ГОСТ Р 58277-2018 «Смеси сухие строительные на цементном вяжущем. Методы испытаний» с выполнением в автоматическом режиме необходимого количества циклов замораживания и оттаивания образцов без выгрузки образцов после каждого цикла испытаний.
Тестирование производится на предварительно водонасыщенных образцах-призмах затвердевшего цементного раствора по методике п.10.7 стандарта ГОСТ Р 58277-2018.
Технические характеристики
Наименование
Значение
Габаритные размеры (без учёта выступающих элементов), мм, не более:
глубина
ширина
высота755
825
2050Внутренние размеры, ширина × глубина × высота, мм
720×630×1500
Внутренний объём, м3, не менее
0.70
Полезный объем, м3
0,55
Производительность камеры, полный цикл/сутки, не менее
2,8
Режим работы
Долговременный автоматический
Среда замораживания и оттаивания образцов в камере
воздух
Количество одновременно загружаемых обёрнутых стрейч плёнкой образцов-призм с размерами 160х40х40 мм, шт., не более и не менее
120
Вес одновременно загружаемых образцов-призм, в сухом состоянии, кг, не более
72

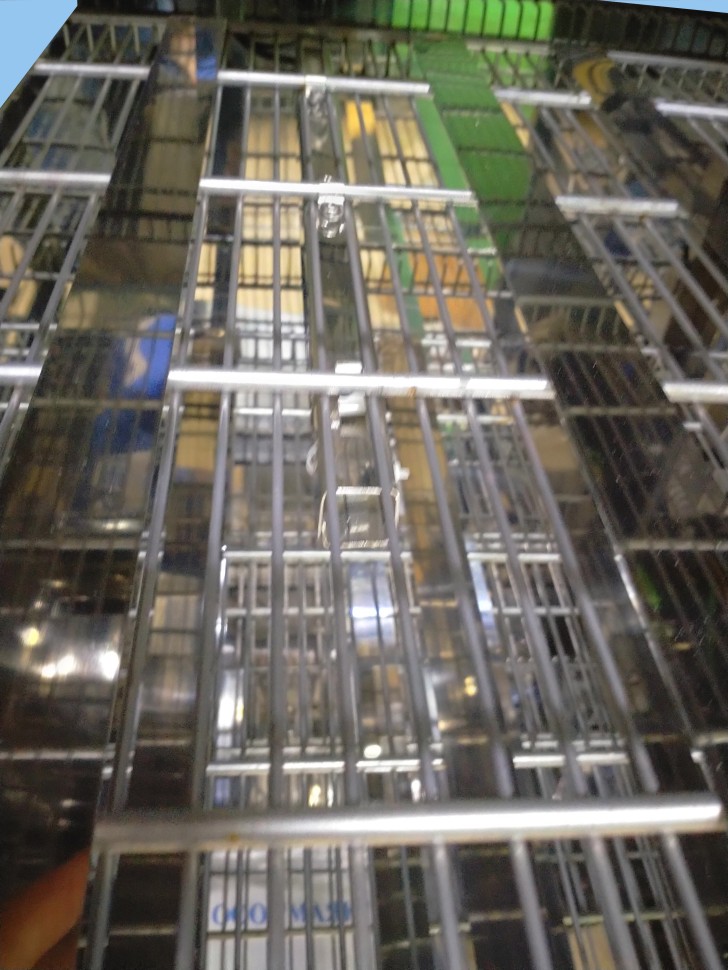

Количество полок, шт.
5
Принудительное перемешивание воздуха внутри камеры вентиляторами
в наличии
Температура воздуха в камере в режиме замораживания, °С:
минус 18±2
Температура воздуха в камере в режиме оттаивания, °С:
+20± 2
Неравномерность распределения температуры воздуха в камере, °С
3
Продолжительность понижения температуры воздуха в камере
от (+20± 2)0С до (–18± 2)0Спри температуре окружающего воздуха 200С , минут, не более
120
Продолжительность повышения температуры воздуха в камере
от (–18± 2)0С до (+20± 2)0С ,минут, не более
40
Дискретность цифровой индикации положительной температуры воздуха в камере на дисплее контроллера температуры, °С
0,1
Дискретность цифровой индикации отрицательной температуры воздуха в камере на дисплее контроллера температуры, °С
1
Дискретность цифровой индикации температуры воздуха в камере на мониторе компьютера (при наличии опционной дополнительной комплектации камеры адаптером сети с программным обеспечением), °С
0.01
Дискретность регулировки необходимой температуры, °С
0.1
Предел допустимой погрешности измерителя температуры, %
0.5
Автоматическое удаление талой воды из выпаривательных емкостей после работы холодильных машин
в наличии
Отсутствие необходимости оттаивания испарителей
в наличии
Электропитание:
- род тока
- напряжение*, В.
- частота, Гц.
переменный однофазный
220
50
Потребляемая мощность, кВт, не более
2.0
Потребление электроэнергии за сутки при температуре окружающего воздуха 20°С, кВт-час, не более
18.0
Корректированный уровень звуковой мощности, дБА, не более
75
Условия эксплуатации:
– температура окружающего воздуха в помещении **, °С
– относительная влажность воздуха при температуре +20 °С, %, не выше
от плюс 12
до плюс 28
40-80
Гарантийный срок эксплуатации, месяцев с даты поставки
12
Допустимая температура окружающего воздуха при эксплуатации, °С
от +12 до +27
Допустимая температура окружающей среды при хранении, °С
от +5 до +40
Допустимая температура окружающей среды при транспортировке, °С
от минус 25
до плюс 40
Допустимая относительной влажность воздуха при хранении и транспортировке при условно чистой атмосфере
до 95 %
Наличие защиты персонала от поражения эл. током
в наличии
Наличие защиты собственной конструкции камеры от недопустимых параметров питающей электросети
в наличии
Наличие последовательной двухступенчатой противопожарной защиты
в наличии
Наличие световой сигнализации об аварийных режимах
в наличии
Наличие запирающего замка с 2-мя ключами
в наличии
Масса нетто, кг
190
Автоматическая камера морозильная КМ-0,70 обладает следующими неоспоримыми преимуществами:1.компактная и продуманная компоновочная схема конструкции камеры морозильной создаёт оптимальные габаритные размеры, что позволяет размещать её в помещении лаборатории на минимальной площади (S=0,7м²) и перемещать в лабораторию через стандартный дверной проём.

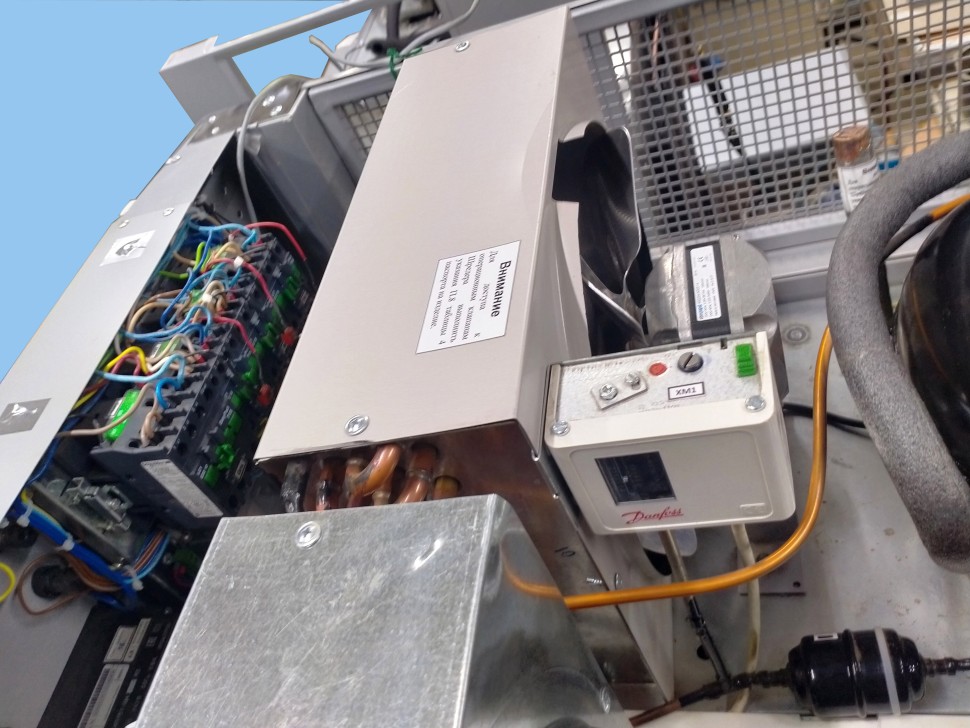

2. верхнее расположение холодильной машины перед применяемым другими производителями нижним расположением холодильной машины создаёт максимальное удобство и легкодоступность при её обслуживании в эксплуатации.
3. верхнее расположение холодильной машины создаёт условия для её надёжной и долговременной работы из-за исключения случайного попадания капель воды при загрузке в охлаждаемый объём камеры образцов.

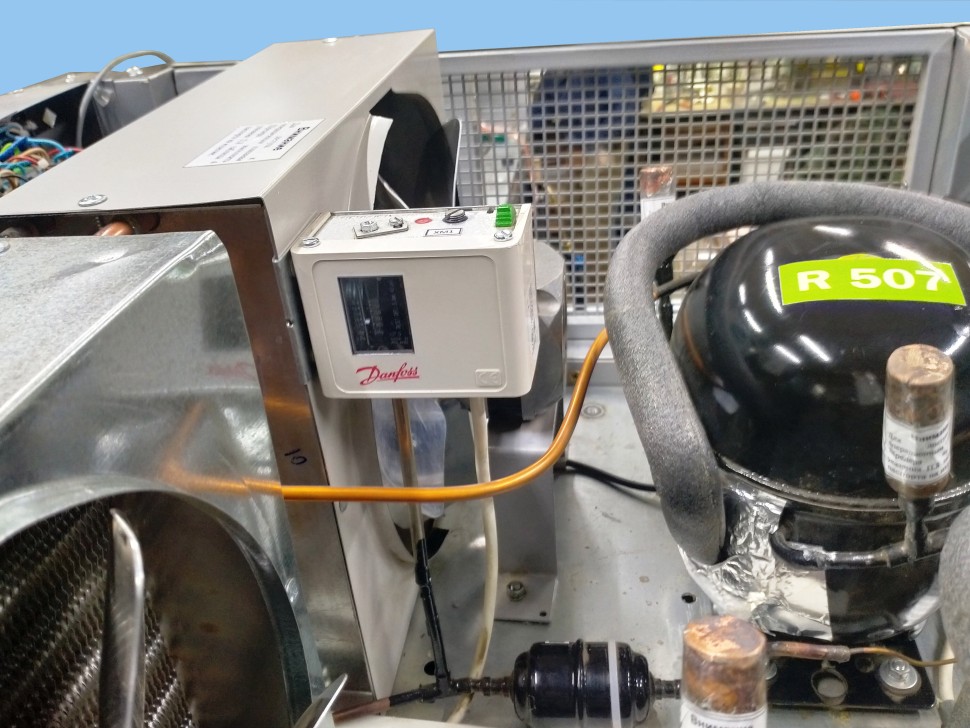

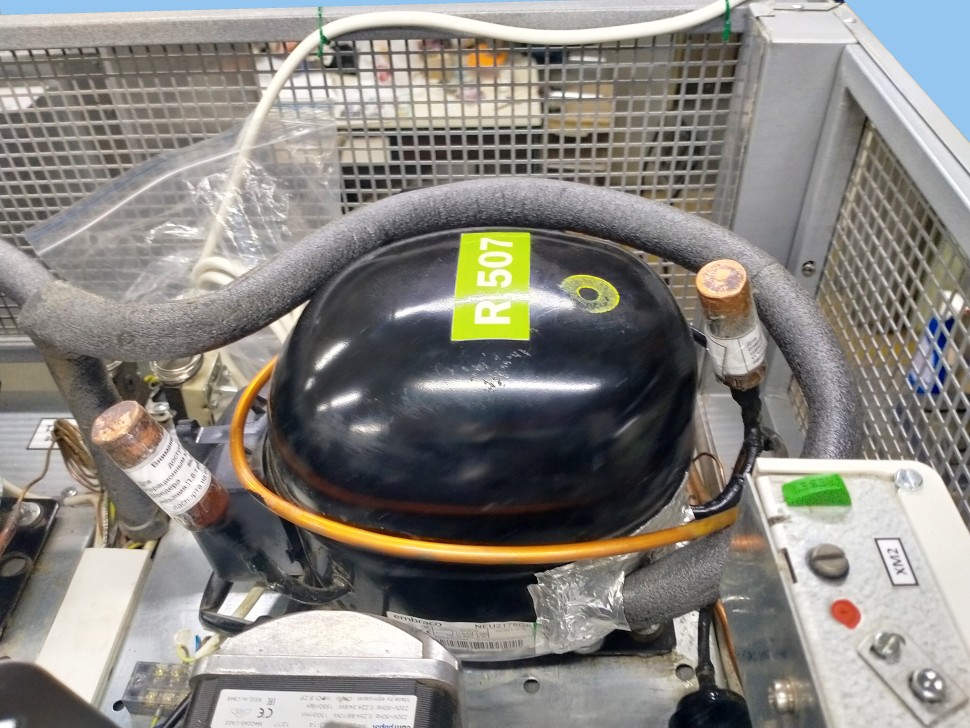

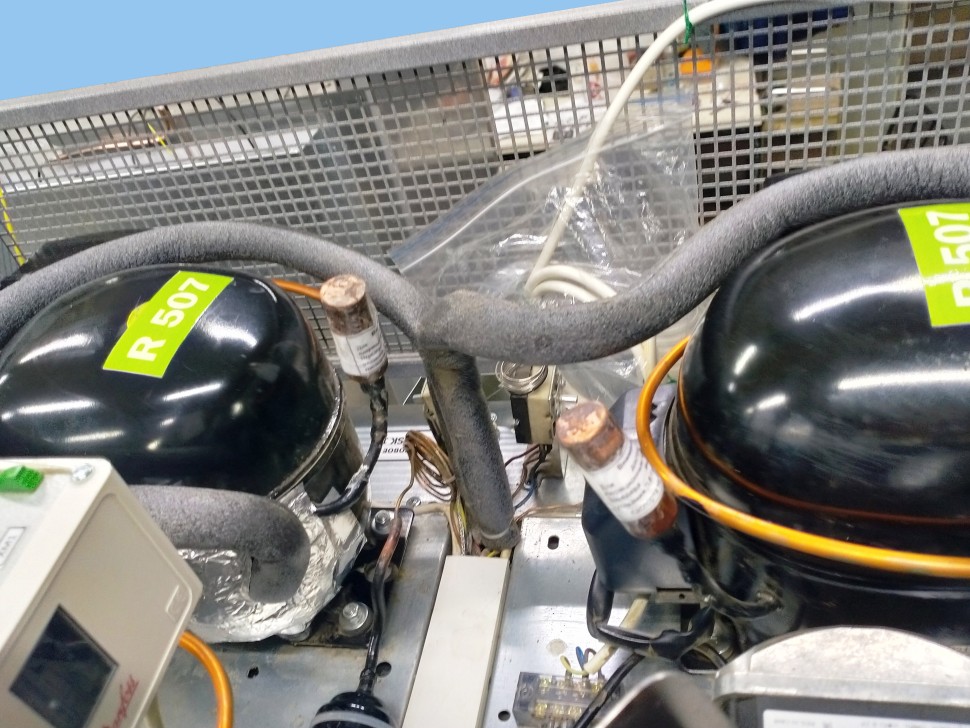

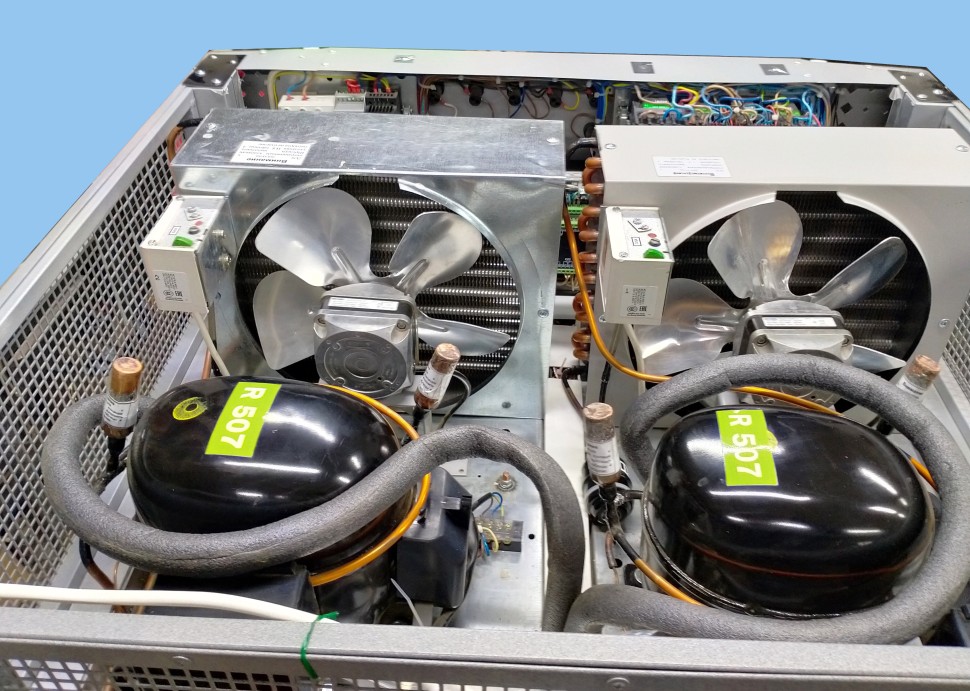

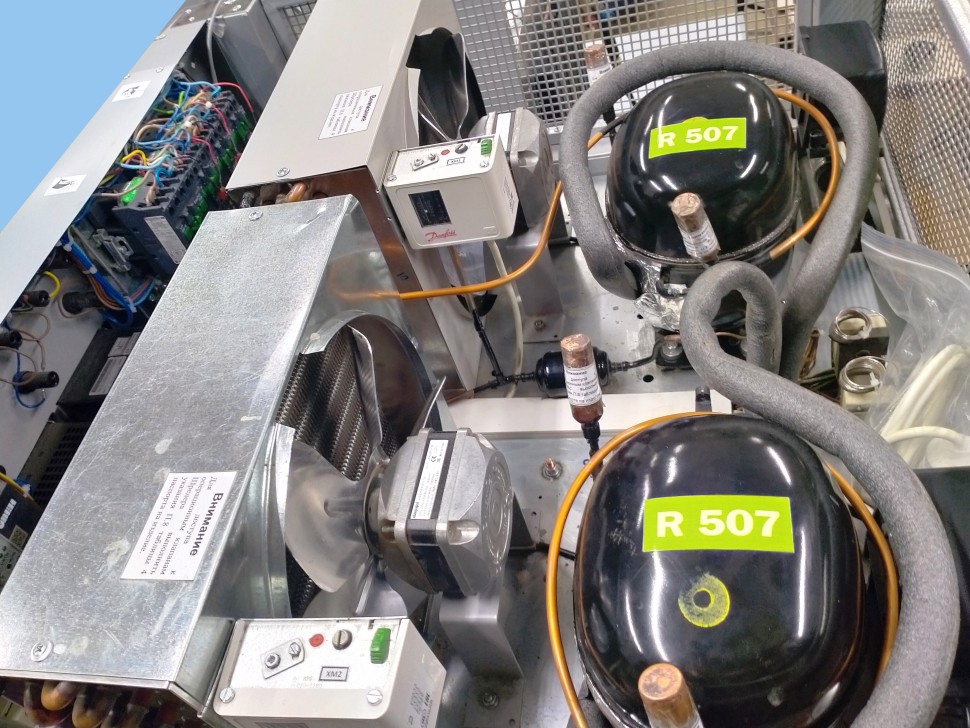

4. холодильная система камеры в современной версии состоит из комплекта 2-х гидравлически независимых холодильных машин, управляемых одним микропроцессорным контроллером по оригинальному алгоритму программы управления. Использование дублированной холодильной машины позволило увеличить количество единовременно загружаемых в камеру образцов до 72 кг и максимально возможно увеличить производительность камеры, сократив до минимума общее время цикла замораживания за счёт быстрого достижения необходимой рабочей температуры (-16°С).
Полный цикл испытания «замораживание-оттаивание» включает 9 шагов исполнения программы:
1 шаг – достижение необходимой температуры воздуха цикла замораживания;
2-4 шаги - цикл замораживания образцов (поддержание температуры воздуха в камере от минус 16°С до минус 20оС);
5 шаг – повышение температуры воздуха в камере от минус (18±2.0)°С до (20±2) °С;
6-9 шаги– цикл оттаивания образцов (поддержание температуры воздуха в камере от 18°С до 22 оС).
В целях обеспечения необходимой температуры воздуха при замораживании и достижения оптимальной максимально возможной равноресурсной работы холодильных машин цикл замораживание разделен на 3 шага
2 шаг – 2 часа 30 минут работают обе машины;
3 шаг – 30 минут работает только машина №2;
4 шаг – 30 минут работает только машина №1;
Диаграмма работы камеры

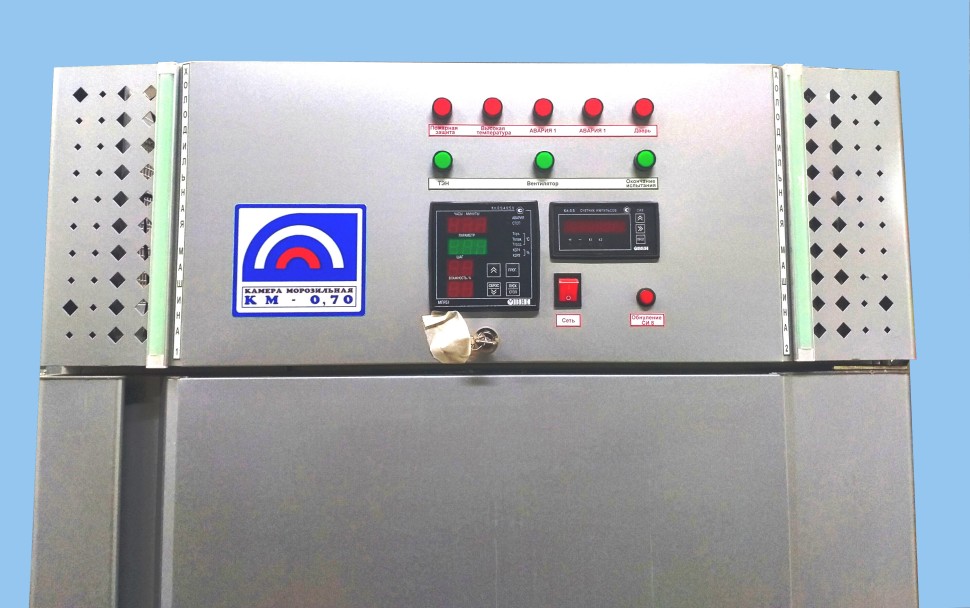

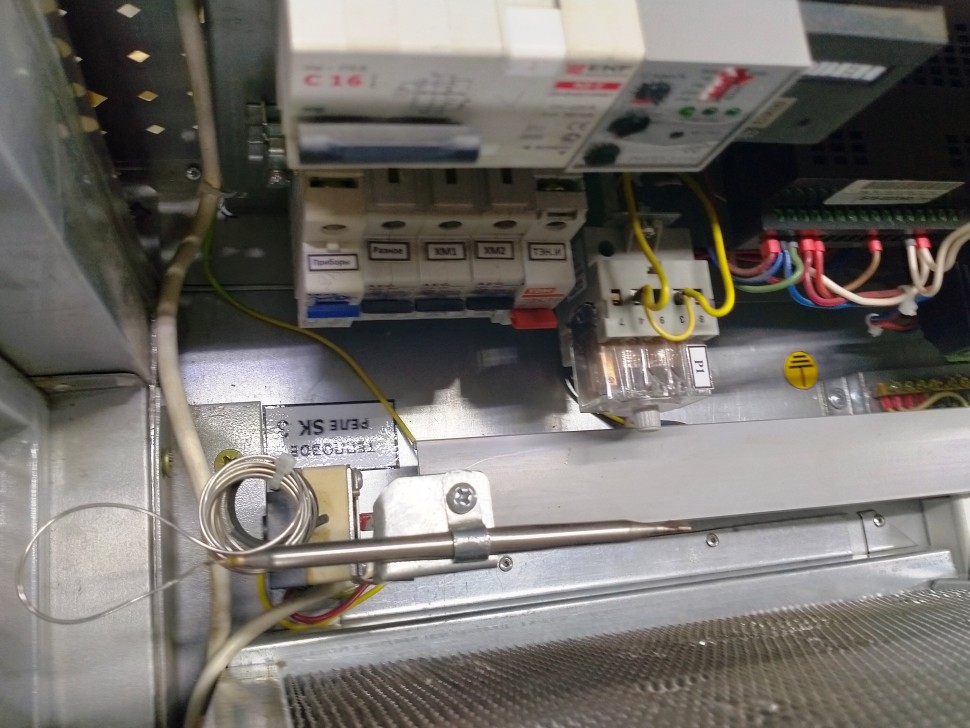

5. компоновочное и конструктивное решение камеры морозильной закреплено патентом и максимально возможный технический результат по производительности, и одновременно экономичности достигается тем, что морозильный шкаф, в верхней части которого размещены машинное отделение с холодильной машиной, и процессорный блок управления, выполненный с возможностью реализации функций измерения и регулирования температуры, в нижней - закрываемая дверцей рабочая морозильная камера с полками для размещения испытываемых образцов, и в центральной части полости которой закреплены температурные датчики, а в верхней части этой камеры расположен воздухоохладитель, снабжен размещенной в машинном отделении дополнительной холодильной машиной, гидравлически несвязанной с первой холодильной машиной, процессорный блок управления выполнен с возможностью реализации дополнительной функции управления обеими холодильной машинами для их совместной работы на режиме начального охлаждения морозильной камеры до температуры минус 16°С и их попеременной работы при длительном охлаждения при температуре в диапазоне минус (16-20)°С в сменном режиме работы одной холодильной машины при неработающей другой холодильной машине, а воздухоохладитель выполнен в виде вентиляторов с частотой вращения 2600 об/мин для эффективного теплообмена, перемешивания воздуха в полости морозильной камеры и частичной очистки поверхности ламелей испарителя от снеговой шубы у неработающей холодильной машины.
Производитель Маяк
