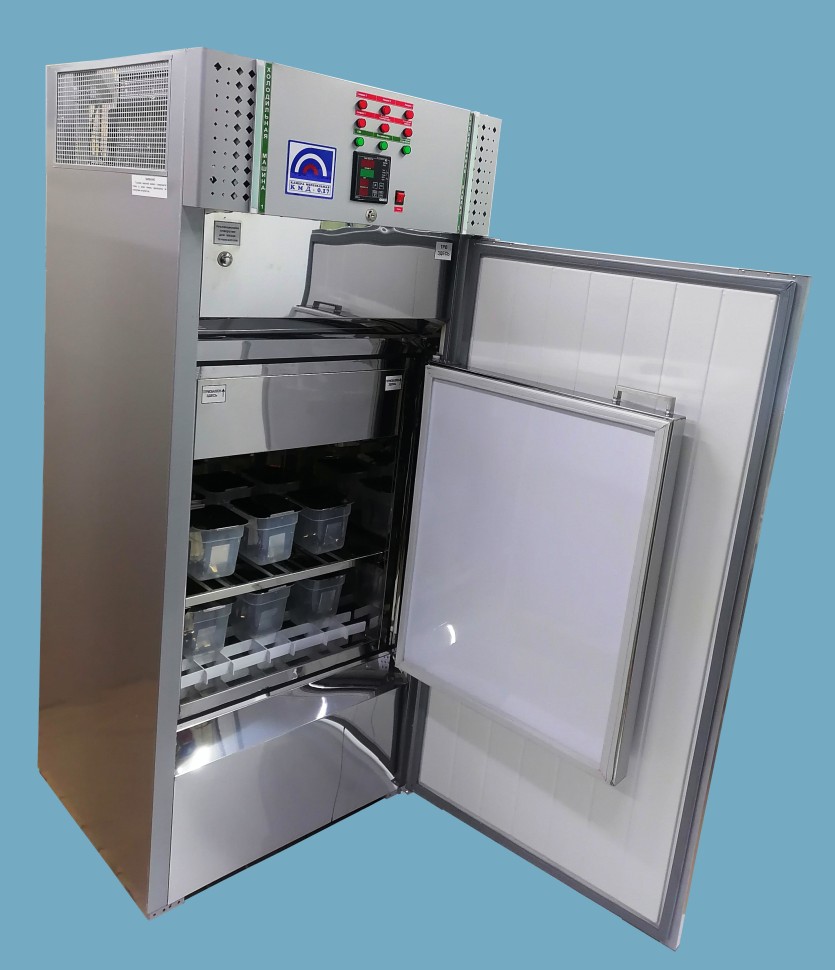

Камера морозильная КМД-0,17
![Камера морозильная КМД-0,17](/wa-data/public/shop/products/40/20/22040/images/36867/36867.970.jpg)
![](/wa-data/public/shop/brands/30073/30073.png)
Цены на нашем сайте актуальны при заказе от 20 000 рублей.
Камера морозильная КМД-0,17 специально разработана и предназначена для проведения цикла замораживания при определении морозостойкости бетонов третьим ускоренным методом по ГОСТ 10060-2012 «Бетоны. Методы определения морозостойкости» (с учётом изменений, вводимых в действие на территории РФ с 01.09.2022г.).
Камера морозильная КМД-0,17 позволяет сократить необходимые время, трудоемкость и себестоимость испытаний, и увеличить оперативность при корректировке состава бетонных смесей по сравнению с испытаниями на морозостойкость базовым методом (при -18°C).
Технические требования к камере морозильной КМД-0,17
1. Комплектация
Камера морозильная КМД-0,17 поставляется в полной заводской готовности и сопровождается руководством по эксплуатации на русском языке и всеми необходимыми поверочными свидетельствами и клеймами.
В комплект камеры входят ёмкости с крышками из некорродирующего материала в количестве 12 штук для размещения образцов. Ёмкости являются расходным материалом и предназначены для размещения образцов бетона с ребром 100 мм при испытаниях на морозостойкость в среде рассола по ГОСТ 10060-2012 (с учётом изменений, вводимых в действие на территории РФ с 01.09.2022г.).
2. Камера обеспечивает проведение цикла замораживания при определении морозостойкости образцов с ребром 100мм всех видов бетона, кроме легкого бетона со средней плотностью менее D1500, в количестве образцов с ребром 100мм 12 шт. единовременной загрузки ускоренным третьим методом по ГОСТ 10060-2012 (с учётом изменений, вводимых в действие на территории РФ от 01.09.2022г.), а именно:
2.1.Внутренняя поверхность охлаждаемого объема камеры изготавливается из нержавеющей стали.

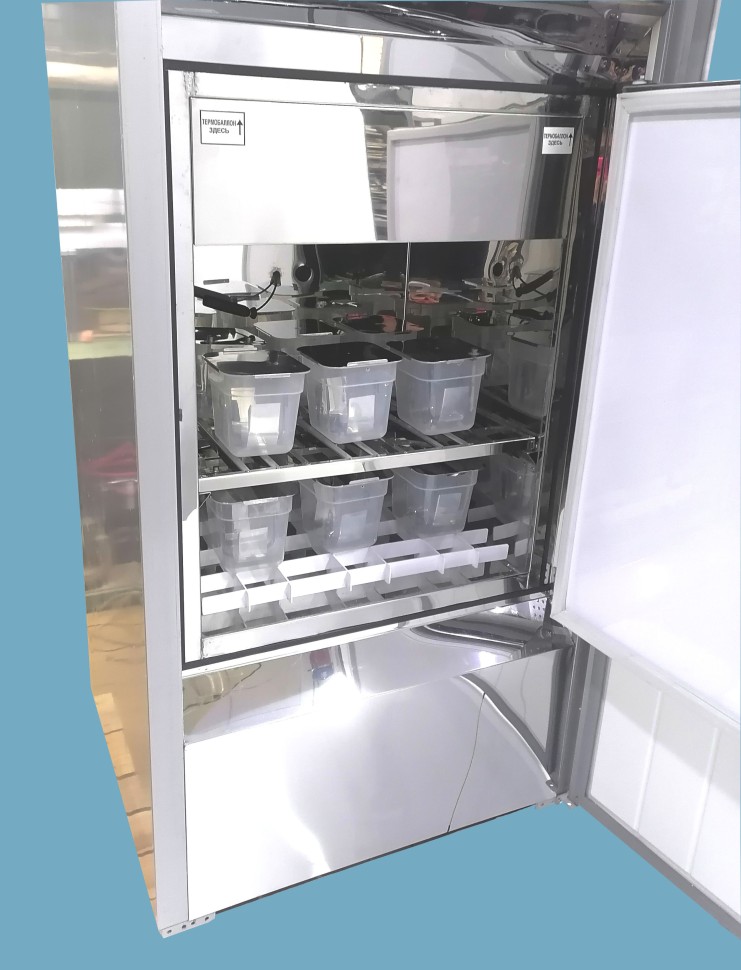

В охлаждаемом объеме камеры предусмотрены 2 полки для размещения на каждой из них по 6 емкостей с образцами, залитых 5% водным раствором NaCL (рассолом), с обеспечением расстояния между ёмкостями, стенками ёмкостей и стенками (днищем, потолком) камеры не менее 50 мм.
2.2.Камера обеспечивает понижение температуры рассола в ёмкости от плюс (20,0±0,5)°С до минус 10°С в течение (2,5±0,5) часов. Температура рассола измеряется в непосредственной близости от образца.
2.3.Далее после достижения температуры рассола минус 10°С обеспечивается понижение температуры рассола в ёмкости от минус 10°С до минус (52,5±2,5)°С в течение (2,5±0,5) часов.
2.4.После достижения температуры рассола в ёмкости минус (52,5±2,5)°С обеспечивается выдержка (поддержание температуры рассола минус (52,5±2,5)°С в течение (2,5±0,5) часов).
2.5.После выдержки обеспечивается повышение температуры рассола в ёмкости от минус (52,5±2,5)°С до минус 10°С в течение (1,5±0,5) часов без открывания двери. Для этого камера оснащается блоком нагревателя охлаждаемого объема. После достижения температуры рассола в ёмкости минус 10°С образцы извлекаются из камеры для их перемещения в ванну для оттаивания.
2.6.График изменения температуры рассола в ёмкостях с образцами, оговоренный выше в п. 2.2 ÷ 2.5, обеспечивается в автоматическом режиме с помощью программируемого микропроцессорного регулятора температуры.
Микропроцессорный контроллер, управляющий работой камеры, может быть подключен к компьютеру для обеспечения регистрации следующих данных:
- отображение текущих показаний прибора в цифровом и графическом виде;
- архивирование параметров через заданные промежутки времени;
- реагирование на выход измеряемых значений за установленные пользователем границы;
- просмотр архива измерений за любой промежуток времени в табличном и графическом виде.
Для подключения контроллера к компьютеру используется адаптер сети (поставляется по отдельному заказу в комплекте с кабелем подключения к компьютеру).

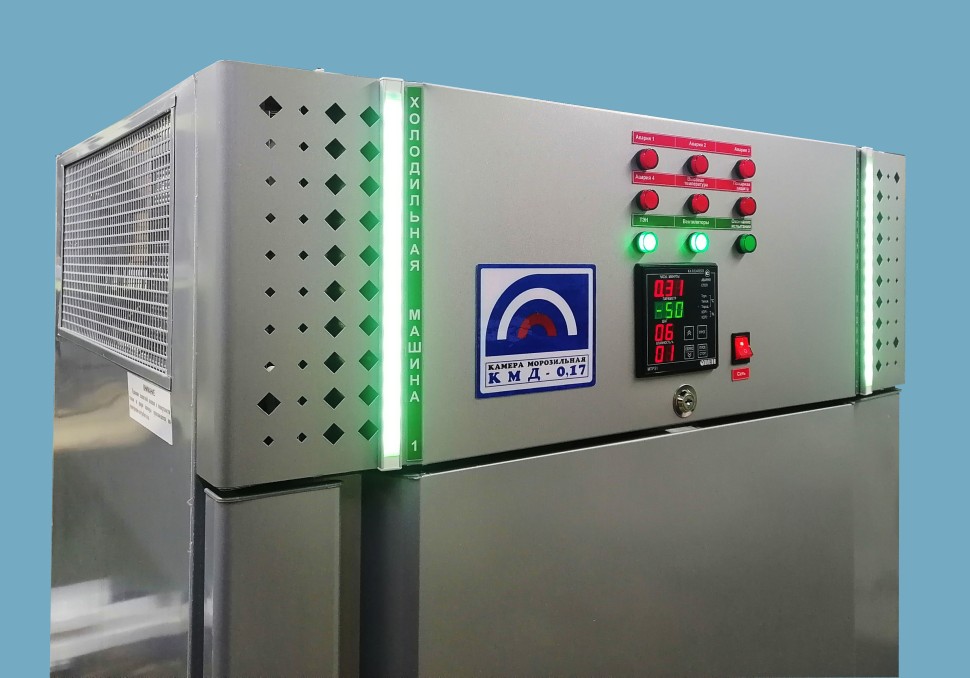

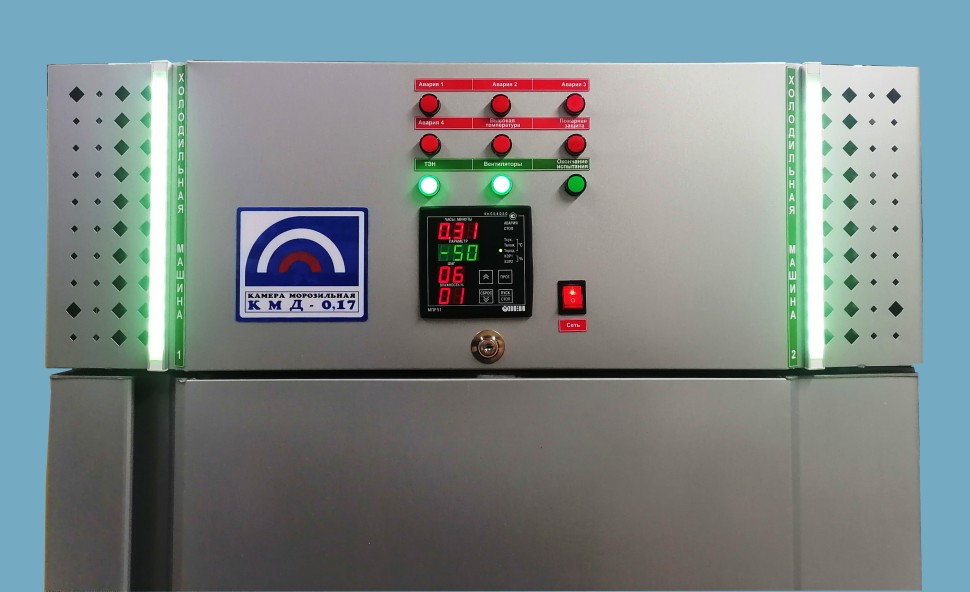

3. Измерение температуры рассола при замораживании производится в ёмкости рядом с образцом. Конструкция крышек ёмкостей с образцами предусматривает возможность размещения в ёмкости с образцом контрольного датчика при проведении первичной и текущих аттестациях камеры. Измерение температуры производится измерителем температуры МПР51 включенным в Госреестр средств измерений. Показания температуры выведены на дисплей МПР51 с лицевой стороны камеры.
4. Дискретность цифровой индикации температуры на дисплее МПР51 1°С
5. Дискретность цифровой индикации температуры на мониторе компьютера
при подключении МПР51 к компьютеру с использованием адаптера сети 0,01°С
6. Допустимая погрешность измерения температуры ± 0,5%
7. Межповерочный интервал измерителя температуры 2 года
8. Дискретность регулировки необходимой температуры составляет 0,1°С
9. Габаритные размеры камеры 825×755×2050 (h) мм
10.Внутренние размеры охлаждаемого объема камеры 615×480×800 (h) мм

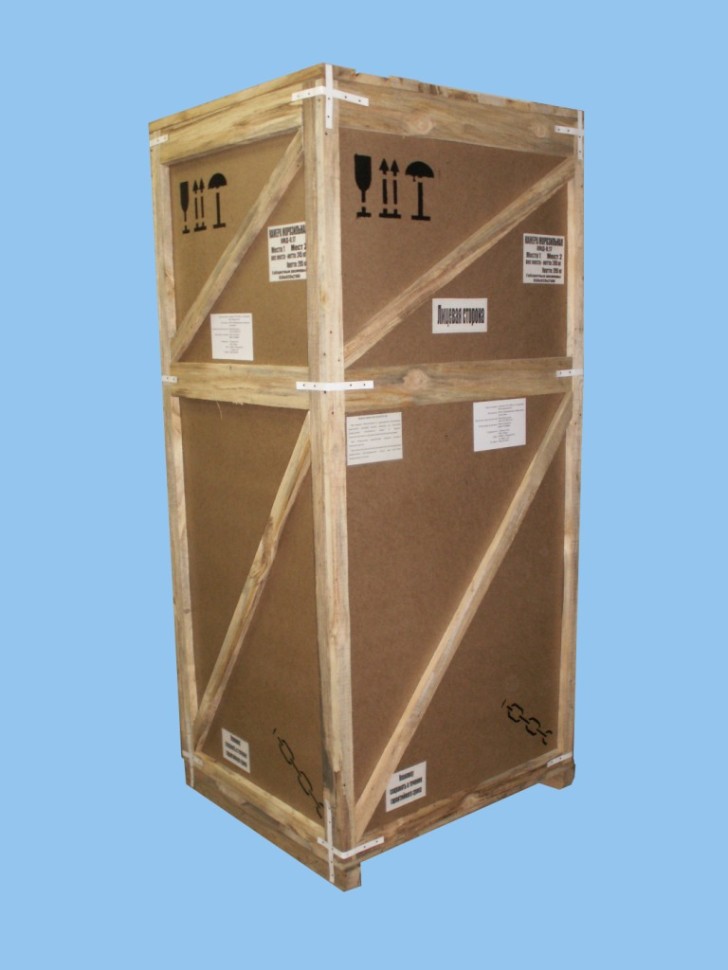

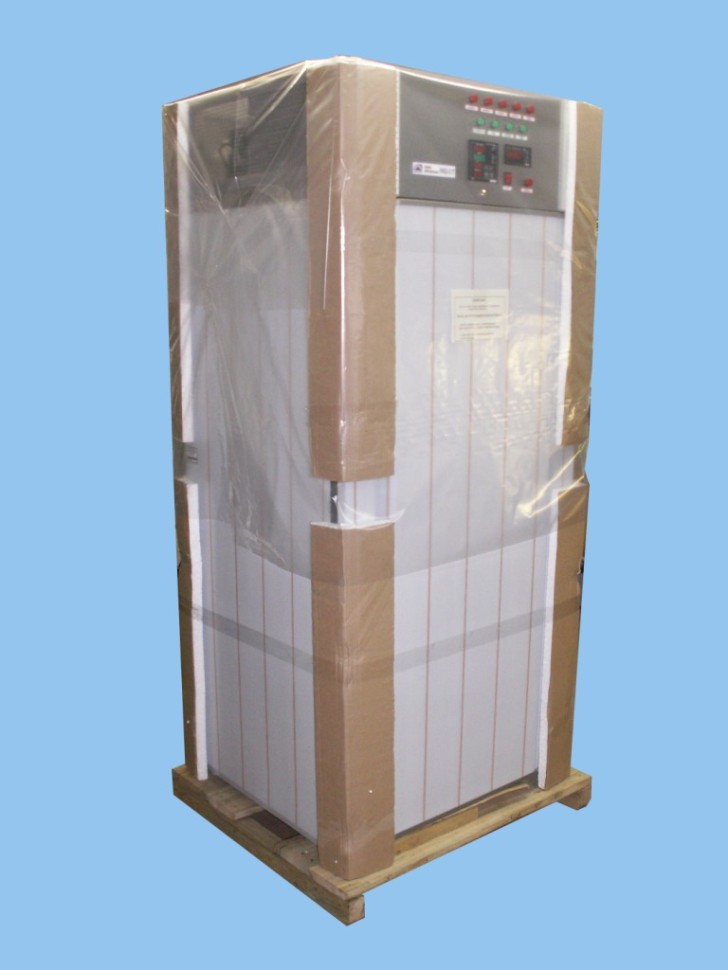

11.Размеры в упаковке 1090×900×2200(h)мм
12.Масса (нетто), кг 180
13.Масса (брутто), кг 245
14.Напряжение и мощность питания трехфазной сети переменного
тока частотой 50 Гц 220В/5000Вт
15.Камера нормально функционирует при следующих значениях окружающей среды:
- температура в помещении не ниже плюс 16°С и не выше плюс 27°С;
- влажность воздуха в помещении–не выше 80% (при температуре плюс 25°С).
16.Допустимая температура окружающей среды при хранении от +5°С до +40°С и относительной влажности воздуха до 95 % при условно чистой атмосфере и при транспортировке температура окружающего воздуха допускается от минус 25°С до плюс 40°С и относительная влажность воздуха до 80%;
17.Камера изготавливается с применением низкотоксичных трудногорючих материалов.
18.Уровень звуковой мощности камеры соответствует требованиям санитарных норм СН 2.2.4/2.1.8.562-96.
19.К работам по монтажу, настройке, проверке, обслуживанию и эксплуатации камеры допускаются лица, имеющие соответствующую квалификацию, обученные правилам техники безопасности и изучившие руководство по эксплуатации.
Положительные конструктивные особенности камеры морозильной КМД-0,17

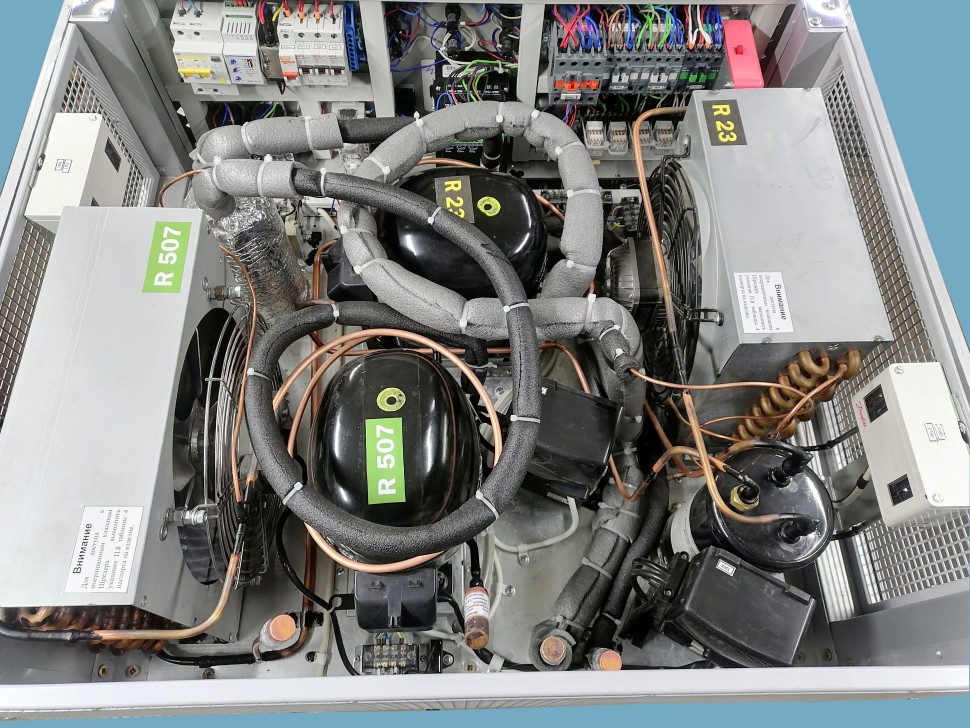

- верхнее расположение аппаратно-машинного отделения камеры перед применяемым всеми другими производителями климатического оборудования нижним расположением холодильной машины создаёт максимальное удобство и доступность при их обслуживании в эксплуатации, минимальную подверженность загрязнениям, а также технологичность при проведении возможных ремонтных работ. Иные производители при компоновке своих изделий применяют нижнее расположение машинного отделения, что очень и очень не удобно при обслуживании и возможных ремонтных работах. Нижнее расположение машинного отделения более подвержено загрязнению. Верхнее расположение аппаратно-машинного отделения создаёт условия для его надёжной и долговременной работы, так исключено случайное попадания капель рассола при загрузке в охлаждаемый объём камеры образцов.
- завершённый дизайн внешнего вида, отсутствие выступающих частей;

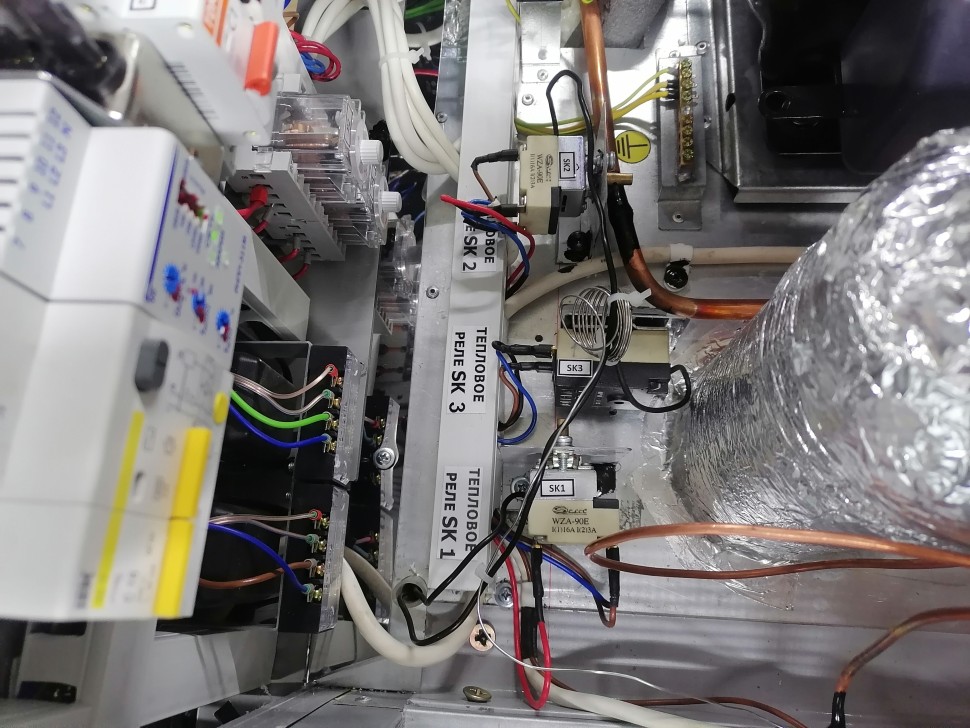

- двукратная ступенчатая противопожарная защита. У некоторых производителей противопожарная защита имеет одноступенчатую схему, что делает камеру менее надёжной и более опасной в применении.

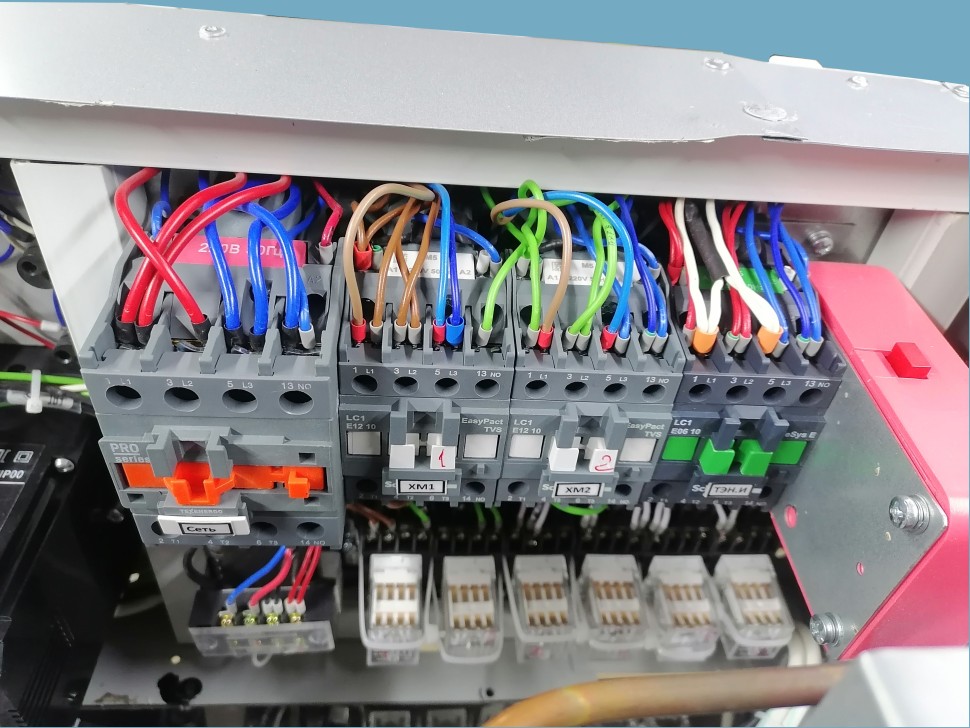

- комплектация устройством защитного отключения при возникновении малейшего электрического потенциала на любых металлических деталях камеры в целях защиты персонала от поражения электротоком опасного для жизни напряжения;
- компактная и продуманная компоновочная схема конструкции камеры, фронтальная схема загрузки образцов создают высокую степень эргономичности камеры и создают оптимальные габаритные размеры, что позволяет заносить её в лабораторию через стандартный дверной проём. Компоновка изделий иных производителей по габаритным размерам создаёт существенные проблемы при их первичном перемещении в помещение лаборатории.
- отличительной особенностью конструкции утепления рабочей камеры теплоизоляцией из вспененного пенополиуретана является гарантированная защищённость утеплителя от намокания. При постепенном намокании утеплителя парами воды происходит в дальнейшем его промерзание при эксплуатации. Теплоизоляция камеры выполнена в два слоя по двухкамерной схеме со средним разделительным слоем из листовой оцинкованной стали.
- камера обеспечивают защиту от отрицательного воздействия на обслуживающий персонал и защиту собственной конструкции при возникновении следующих аварийных ситуаций, а именно:
- автоматическое отключение при косвенном контакте обслуживающего персонала с доступными проводящими частями электроустановки при повреждении изоляции. Номинальный отключающий дифференциальный ток – 30 мА;
- автоматическое отключение при отклонениях питающего напряжения электрической сети более 10% от номинального;
- малый уровень шума работающего оборудования не превышает 75 Дб, что соответствует требованиям санитарных норм СН 2.2.4/2.1.8.562-96.
- конструкция и технология изготовления рабочего контейнера обеспечивают многолетнюю гарантию от сквозной коррозии любых элементов и соединительных швов деталей рабочего контейнера и емкостей, подверженных воздействию агрессивной среды – рассола поваренной соли. Места соединений элементов конструкции установки производятся по оригинальной технологии с применением низкотемпературной пайки (200°С). Дело в том, что нержавеющая сталь при воздействии высокой температуры (более 800°С) теряет свои антикоррозионные свойства, что не может не сказаться на долговечности нержавеющей стали. Иные производители производят соединения элементов конструкции с применением электросварки в среде аргона. Такие сварные швы элементов конструкции из нержавеющей стали в агрессивной среде рассола становятся ржавеющими! Для нас это пройденный этап – опробовано в натуре.
- применяется протекторная защита (применение протектора) от электрохимической коррозии металлов. Металлический контакт разнородных металлов в рассоле приводит к усилению коррозии более электроотрицательного материала и снижению (или подавлению) коррозии более положительного металла.
При использовании протекторной защиты к защищаемому объекту подсоединяется металл с более электроотрицательным потенциалом. При этом идет разрушение не конструкции, а протектора. Протектором у нас служат специальные магниевые детали.
- срок эксплуатации установки составляет не менее 8 лет, у некоторых производителей он составляет 5 лет. Долговечность наших установок обеспечена, так как во-первых, применяются комплектующие ведущих мировых фирм и материалы высокой долговечности (нержавеющая сталь, пластики и т. д.), во-вторых, высокая квалификация сборщиков оборудования и интеллектуальный уровень инженерного звена обеспечивают качество и в-третьих, все изделия подвергаются сплошному жёсткому приёмочному контролю и натурным испытаниям в необходимом объёме.
Все фото на данной странице кликабельны и открываются для просмотра в хорошем качестве.Производитель Маяк
