Камера морозильная КМ-0,70
![Камера морозильная КМ-0,70](/wa-data/public/shop/products/33/20/22033/images/36731/36731.970.jpg)
![](/wa-data/public/shop/brands/30073/30073.png)
Цены на нашем сайте актуальны при заказе от 20 000 рублей.

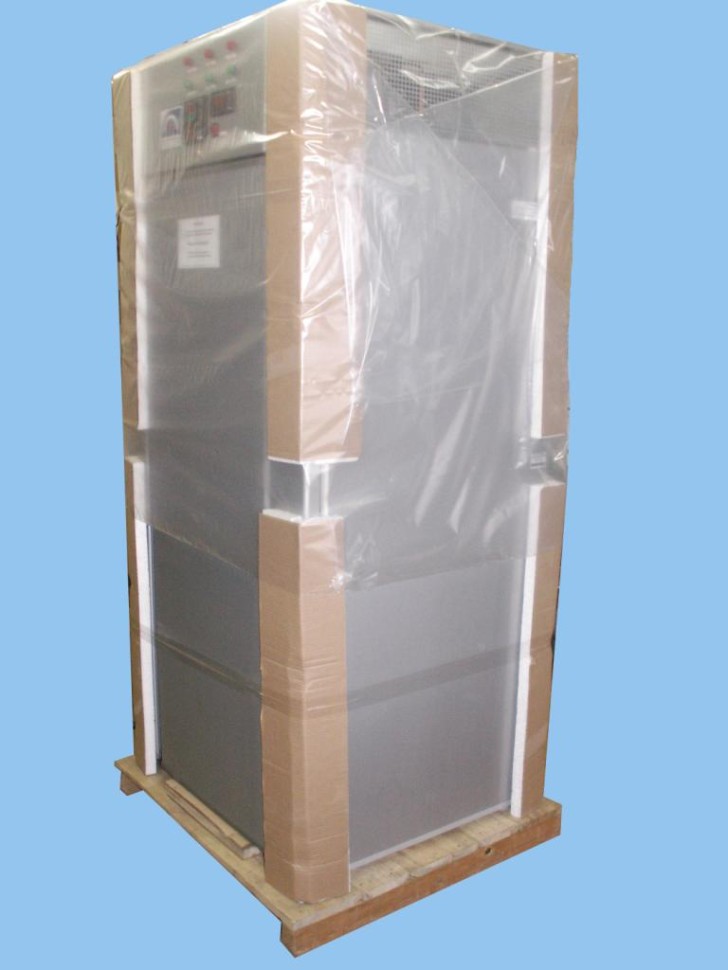

Камера морозильная марки КМ-0,70 поставляется полной заводской готовности, сопровождается руководством по эксплуатации на русском языке и всеми необходимыми поверочными свидетельствами и клеймами. Термометр, измеряющий температуру охлаждаемого объема подлежит периодической поверке и имеет сертификат соответствия типа средств измерений.
Камера применяется для проведения цикла замораживания при определении морозостойкости бетонных образцов первым базовым методом, образцов кирпича методом объёмного замораживания, образцов раствора строительного, навесок щебня, навесок песка и др.
Технические характеристики камеры соответствуют требованиям ГОСТ 7025-91 "Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости", требованиям ГОСТ 10060-2012 "Бетоны. Методы определения морозостойкости.", а также требованиям следующих стандартов ГОСТ 5802-86, ГОСТ 8269.0-97, ГОСТ 31359-2007, ГОСТ 25485-89, ГОСТ 27180-2001, ГОСТ 12801-98, ГОСТ Р 56387-2015, ГОСТ 8735- 88, ГОСТ 9758-2012 и др.

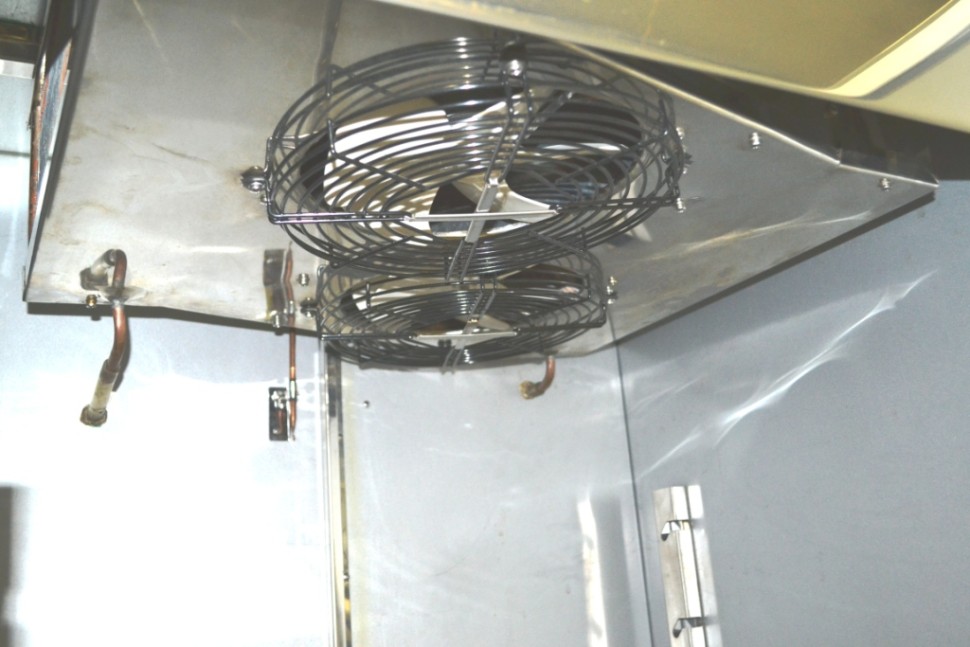

Камера работоспособна при температуре окружающего воздуха от +12°С до +28°С и относительной влажности воздуха от 40% до 80%, оборудована принудительной вентиляцией и поддерживает в охлаждаемом объеме температуру до -20 °С.
Мощность и подобранные разные алгоритмы работы холодильной машины для разных материалов позволяют размещать в камере образцы бетона с общей массой до 150 кг, образцы кирпича и камней керамических и силикатных - до 70 кг, образцы керамической плитки и образцы строительного раствора общей массой до 60 кг, и так далее.

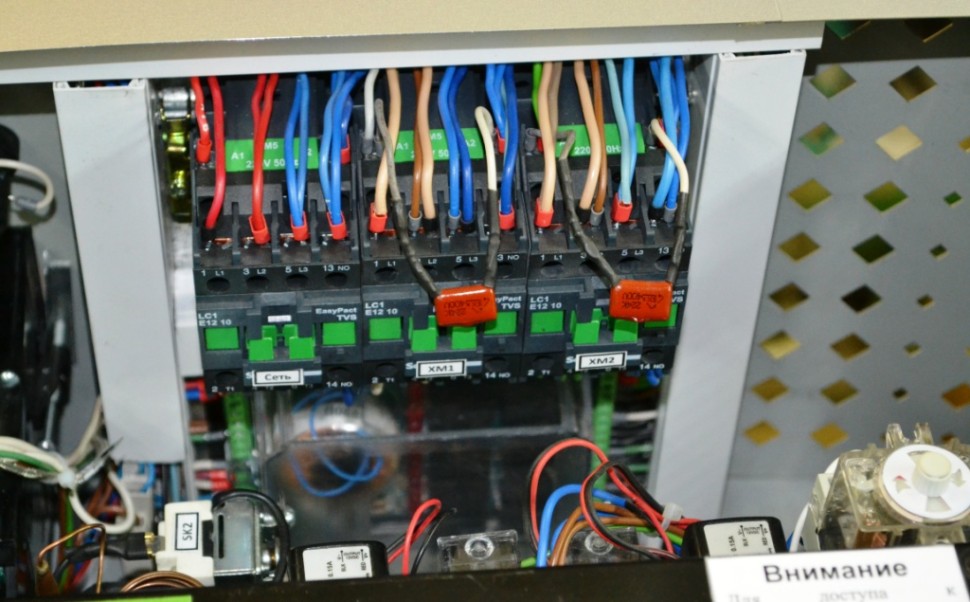

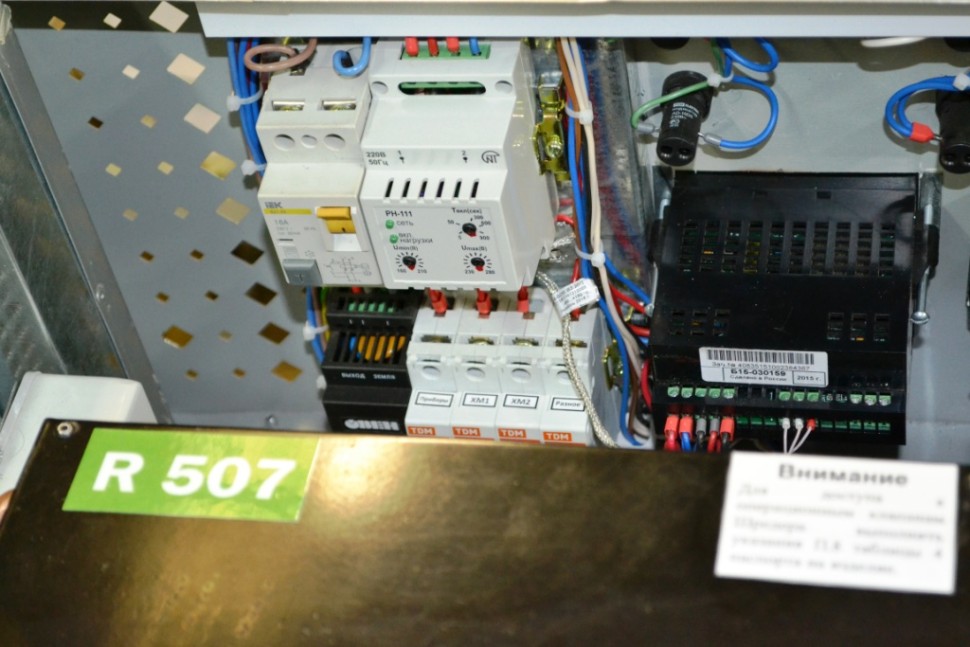

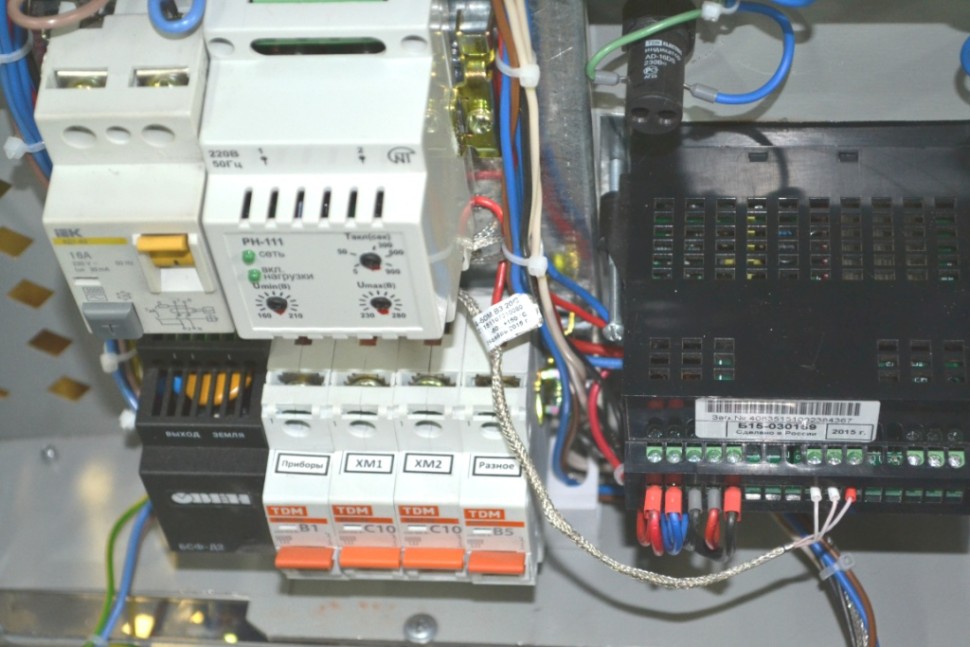

Управление работой холодильной машины осуществляет программируемый микропроцессор.

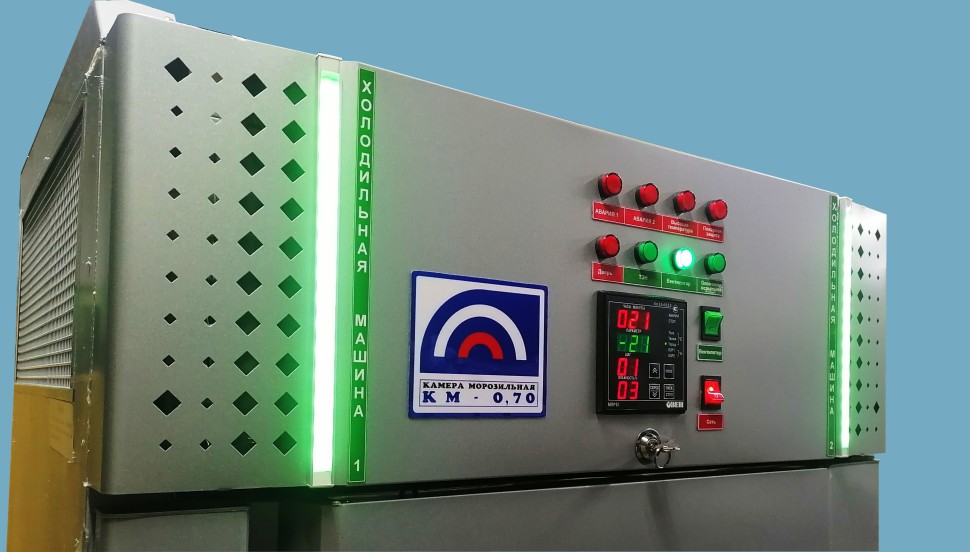

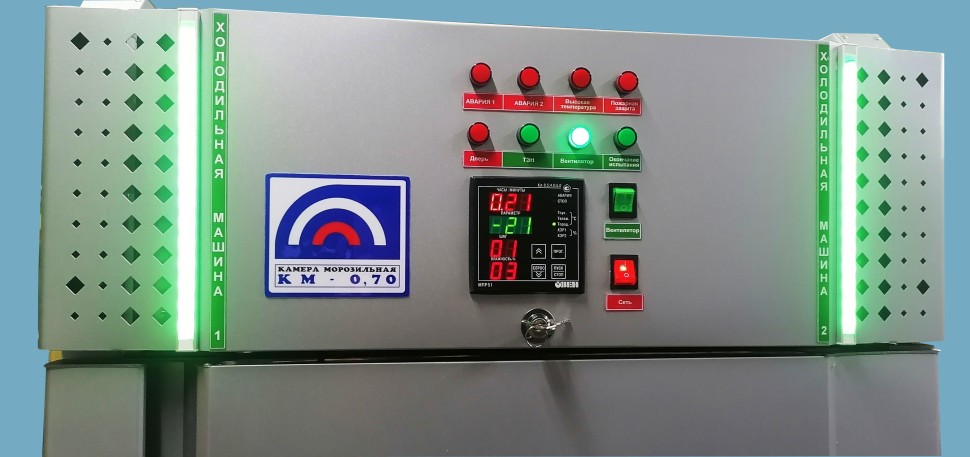

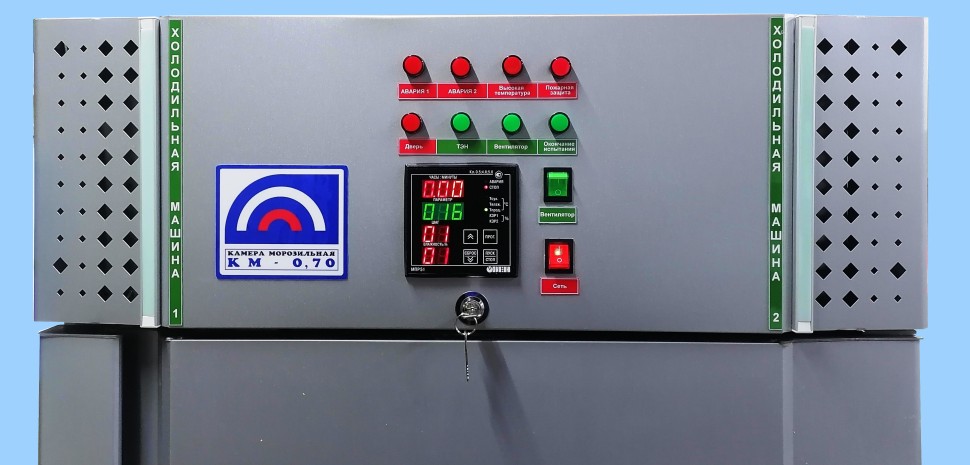

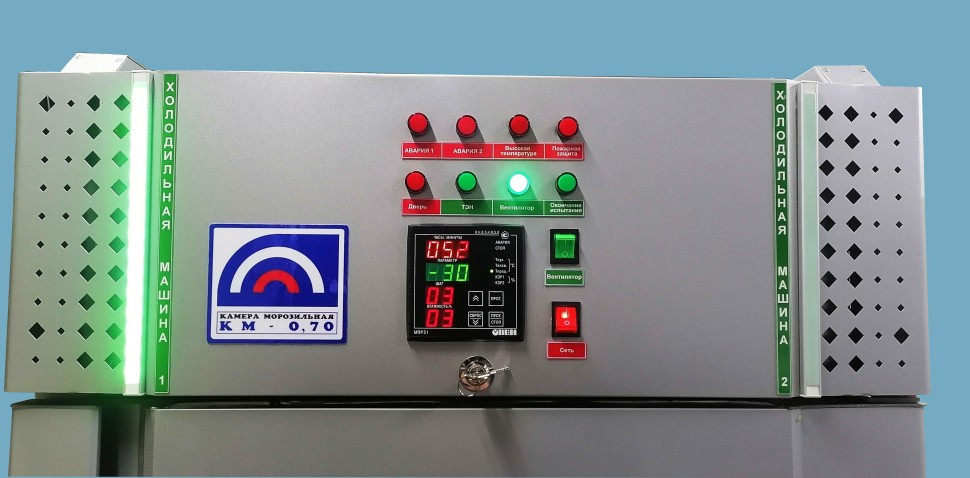

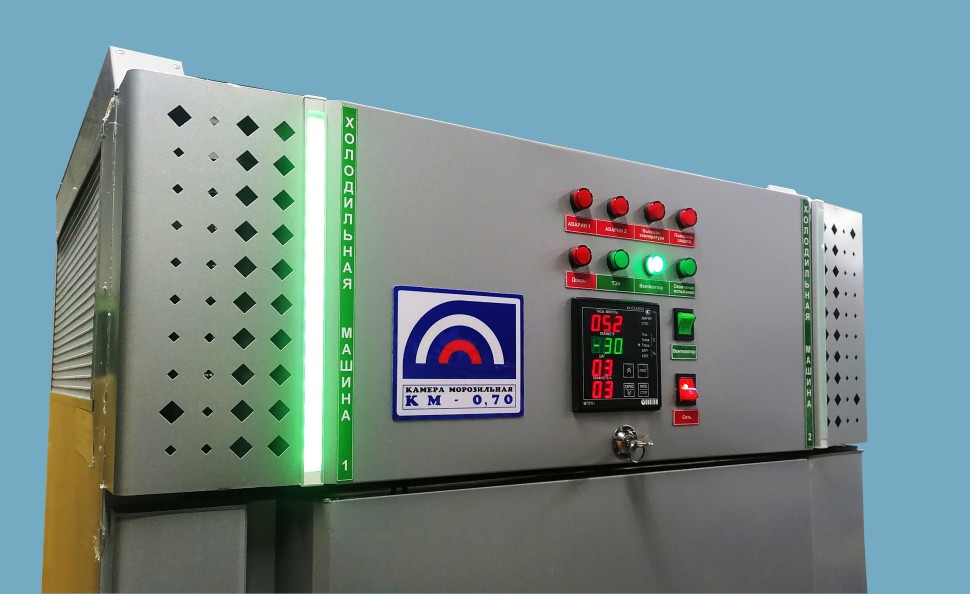

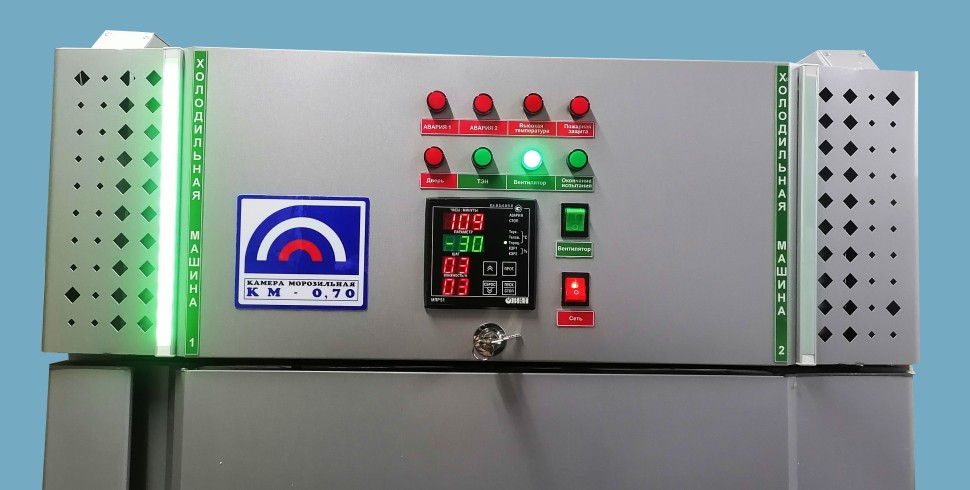

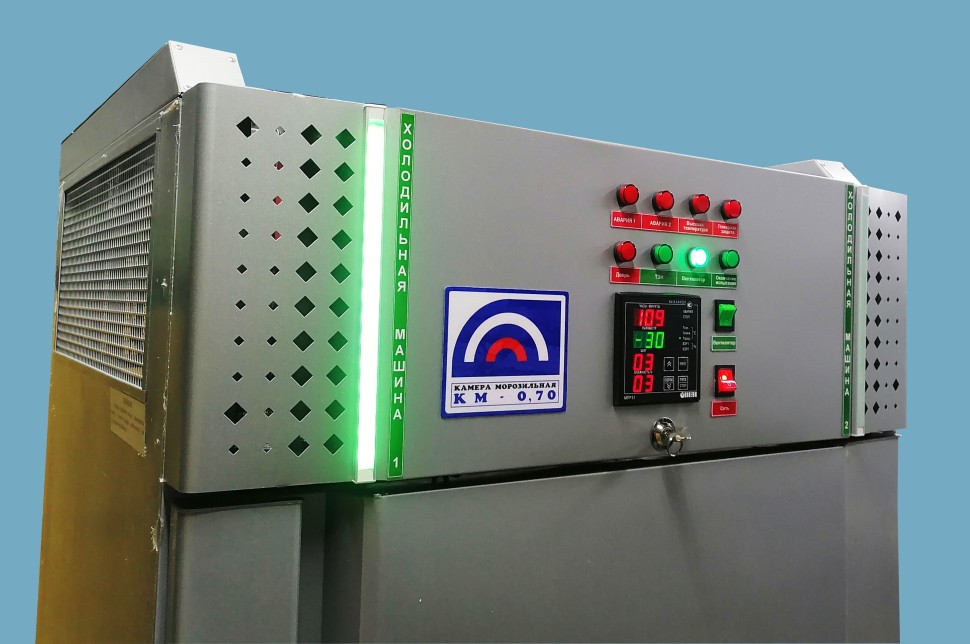

Контроль за температурой в охлаждаемом объеме камеры ведется по термометру, вмонтированному в приборной панели камеры, либо на мониторе компьютера (при варианте комплектации камеры адаптером сети).

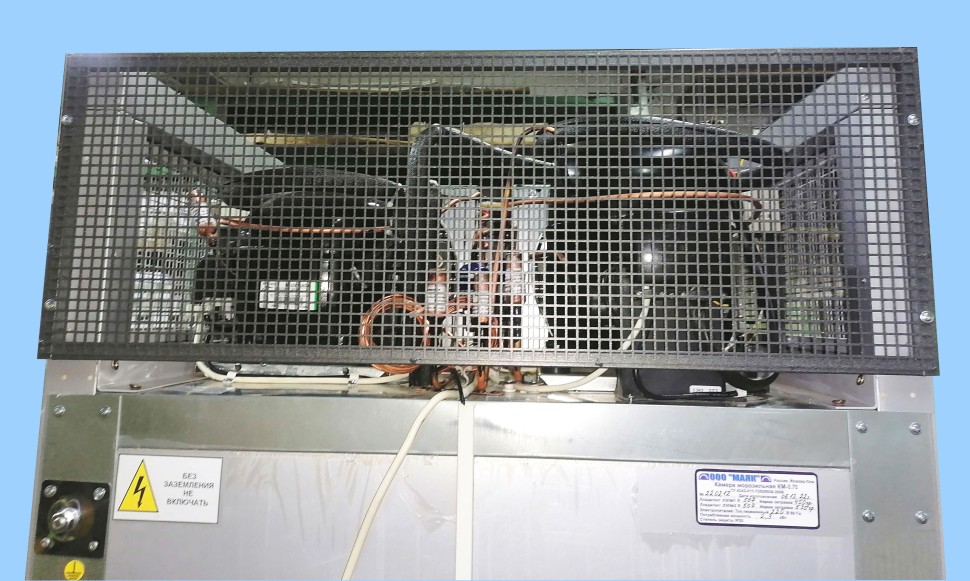

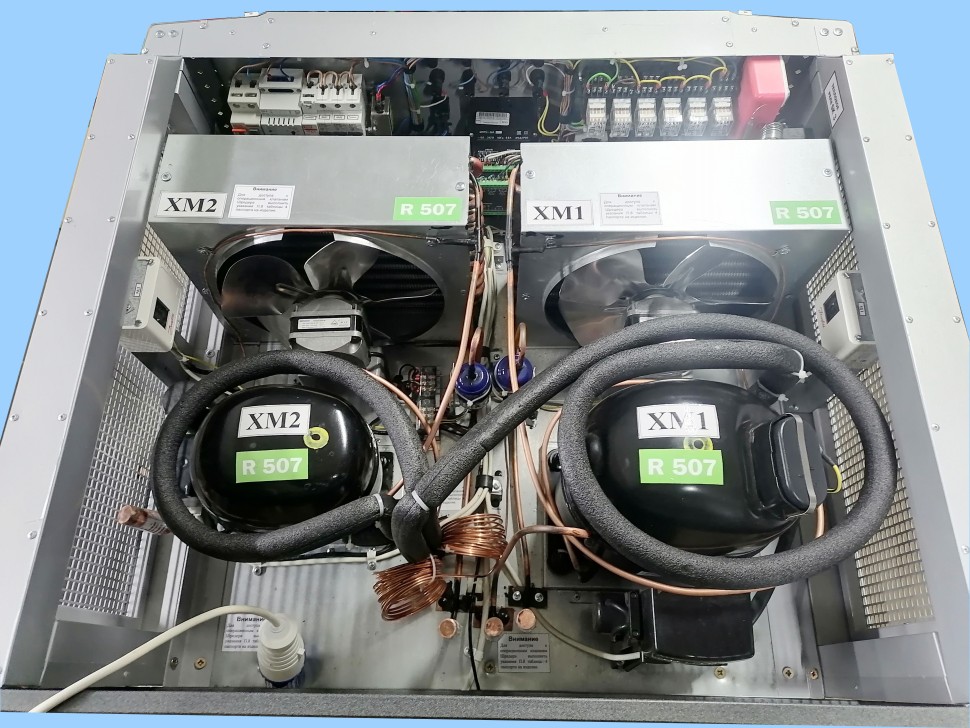

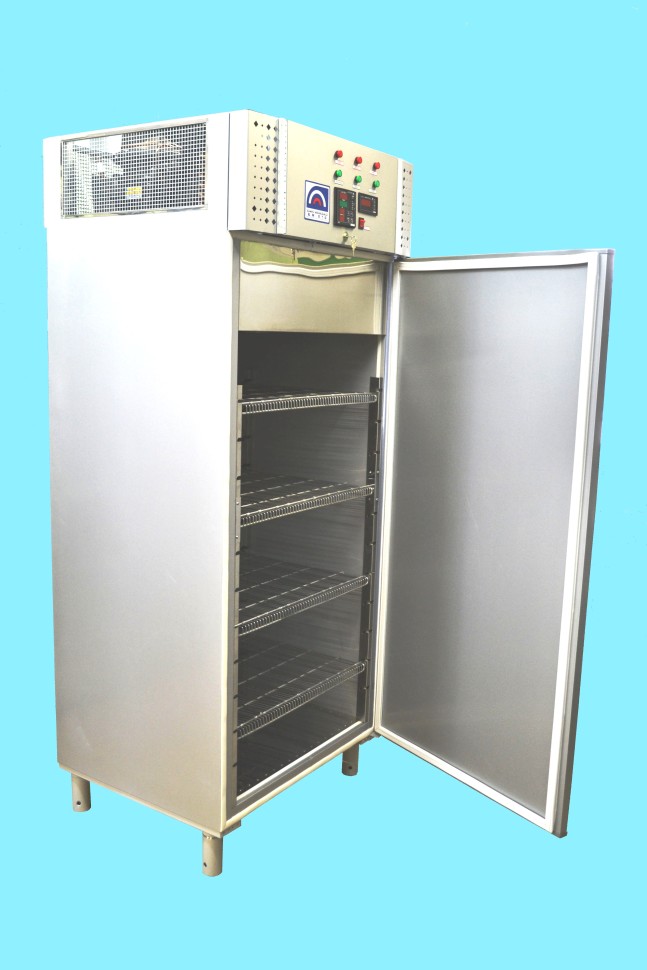

Камера состоит из двух основных частей: корпуса камеры и машинного отделения, расположенного сверху камеры. Корпус представляет собой теплоизолированную пенополиуретаном объемную конструкцию, состоящую из внутреннего и наружного корпусов.
Наружный и внутренний корпуса камеры выполняется из листовой эмалированной оцинкованной стали. Теплоизоляция камеры выполнена из жесткого пенополиуретана.

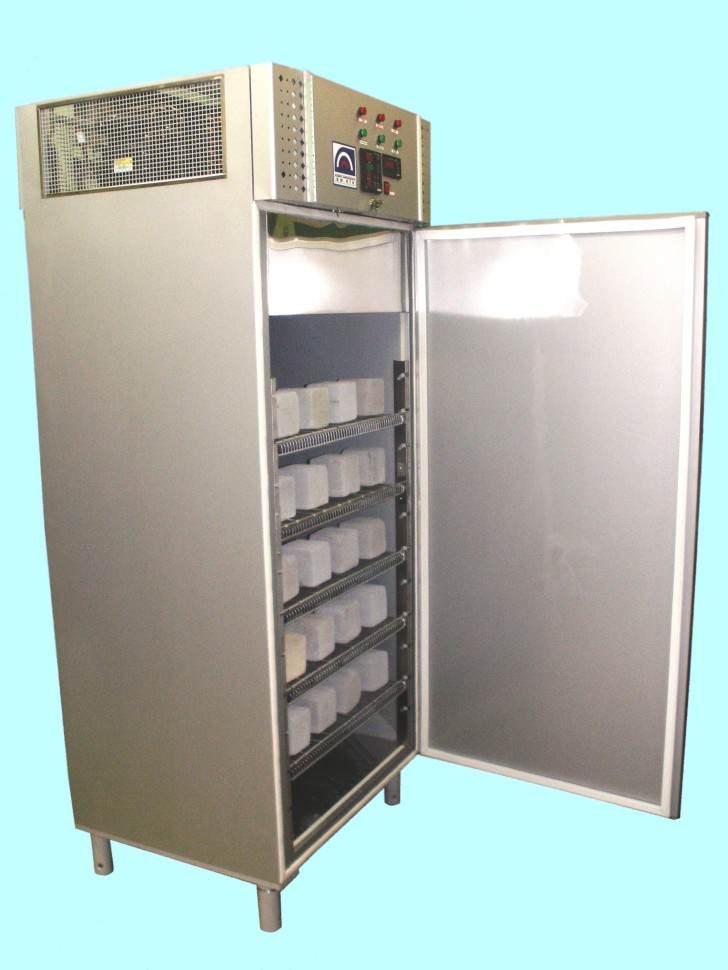

Для размещения образцов в камере предусмотрены переставляемые по высоте полки.
Герметичность внутреннего объема достигается при помощи эластичного уплотнителя с магнитной вставкой. Для запирания двери камеры и исключения несанкционированного доступа в камеру применяется механический замок.

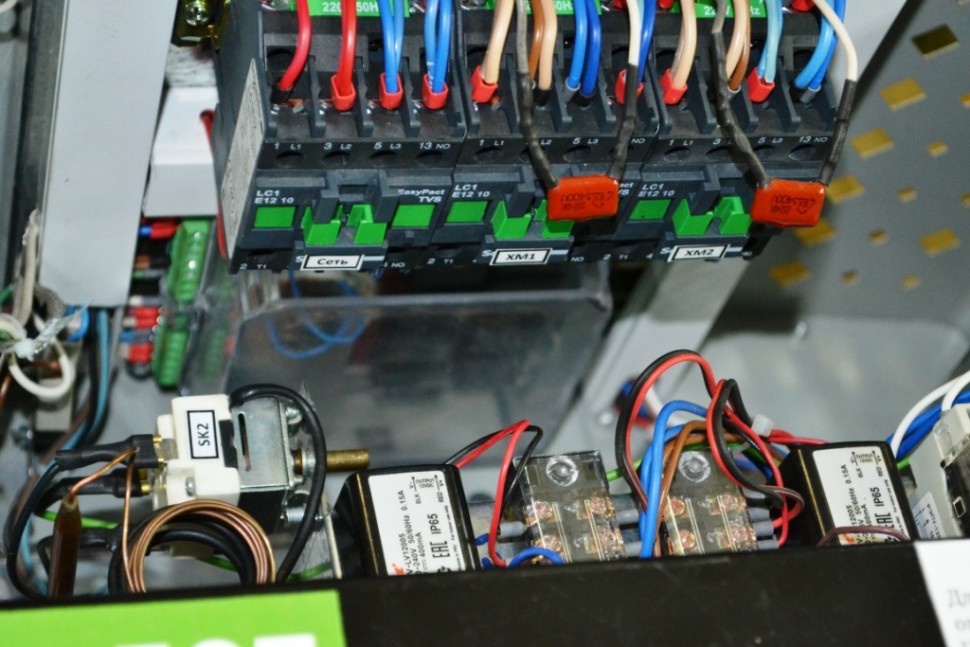

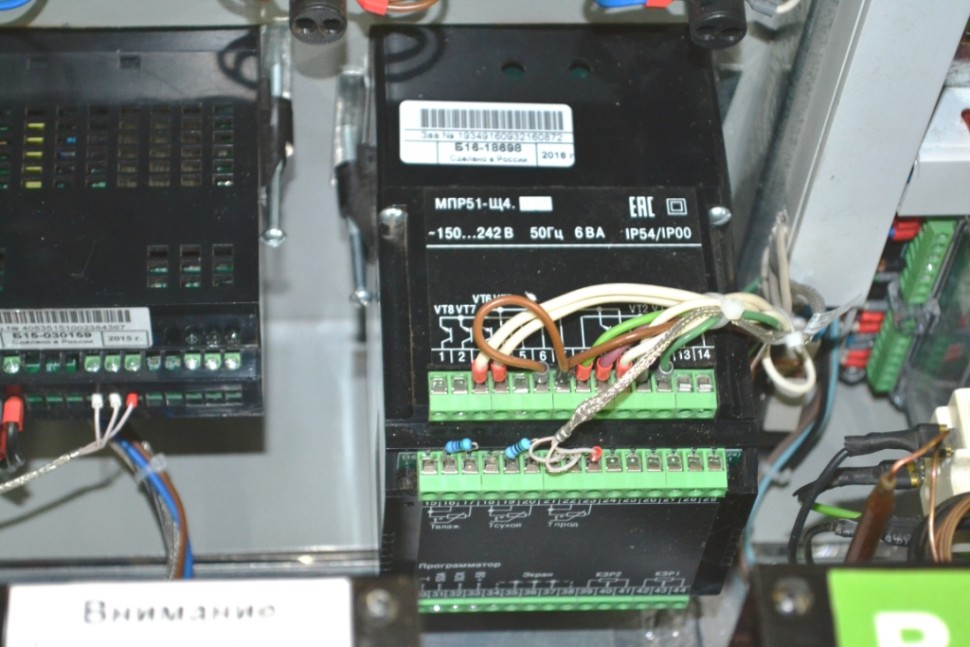

Микропроцессорный контроллер, управляющий работой холодильной машины, может быть подключен к компьютеру для обеспечения регистрации следующих данных:- отображение текущих показаний температуры в цифровом и графическом виде;
- архивирование параметров через заданные промежутки времени;
- реагирование на выход измеряемых значений за установленные пользователем границы;
- просмотр архива измерений за любой промежуток времени в табличном и графическом виде.
Для подключения контроллера камеры к компьютеру используется адаптер сети (поставляется по отдельному заказу в комплекте с кабелем подключения к компьютеру и в комплекте с программным обеспечением).
Малый уровень шума работающего оборудования не превышает 75 Дб, что соответствует требованиям санитарных норм СН 2.2.4/2.1.8.562-96.
Камера морозильная марки КМ-0,70 обладают следующими неоспоримыми преимуществами:
1. компактная и продуманная компоновочная схема конструкции камеры морозильной создаёт оптимальные габаритные размеры, что позволяет размещать её в помещении лаборатории на минимальной площади (S=0,7 м2) и проносить в лабораторию через стандартный дверной проём.

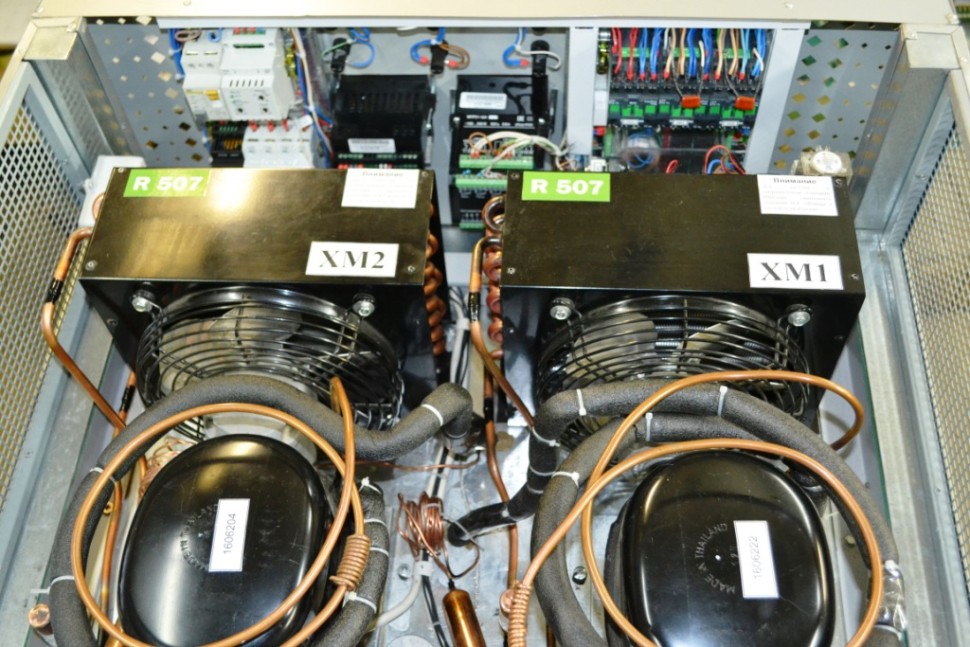

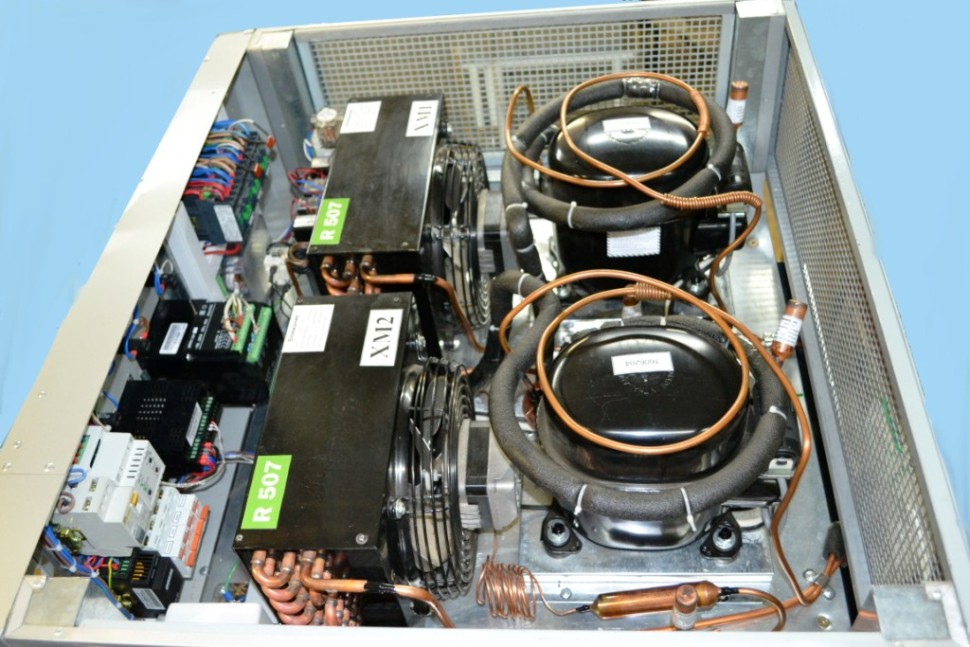

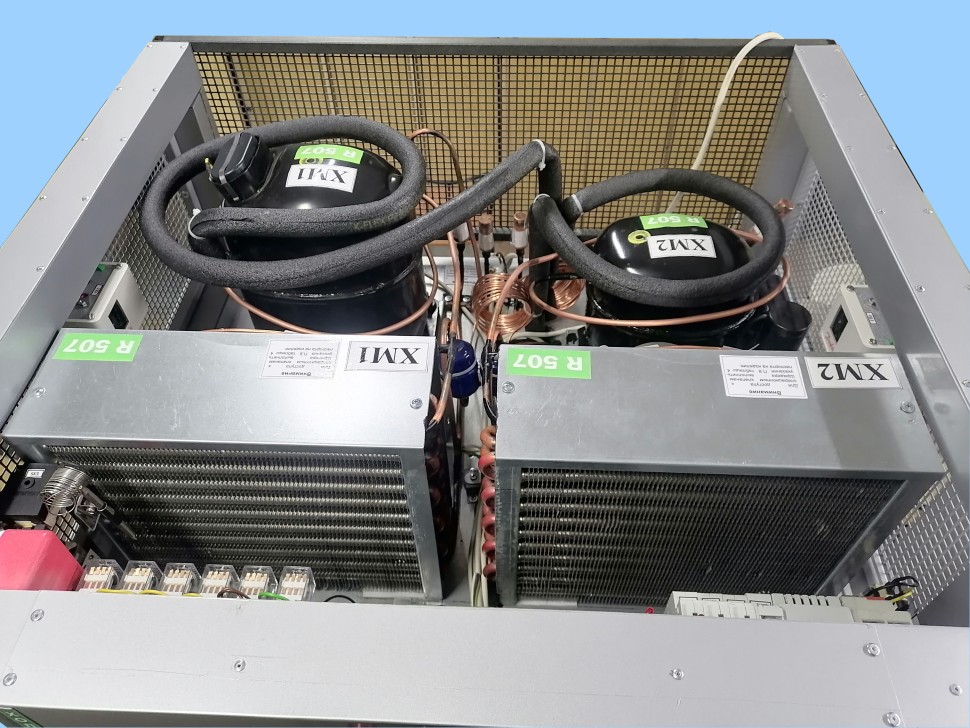

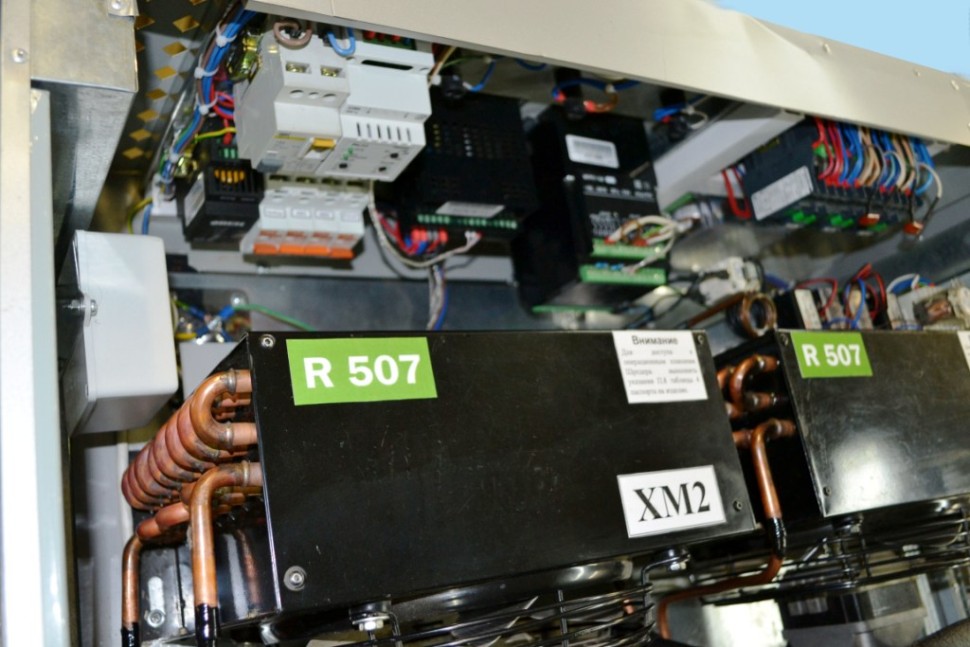

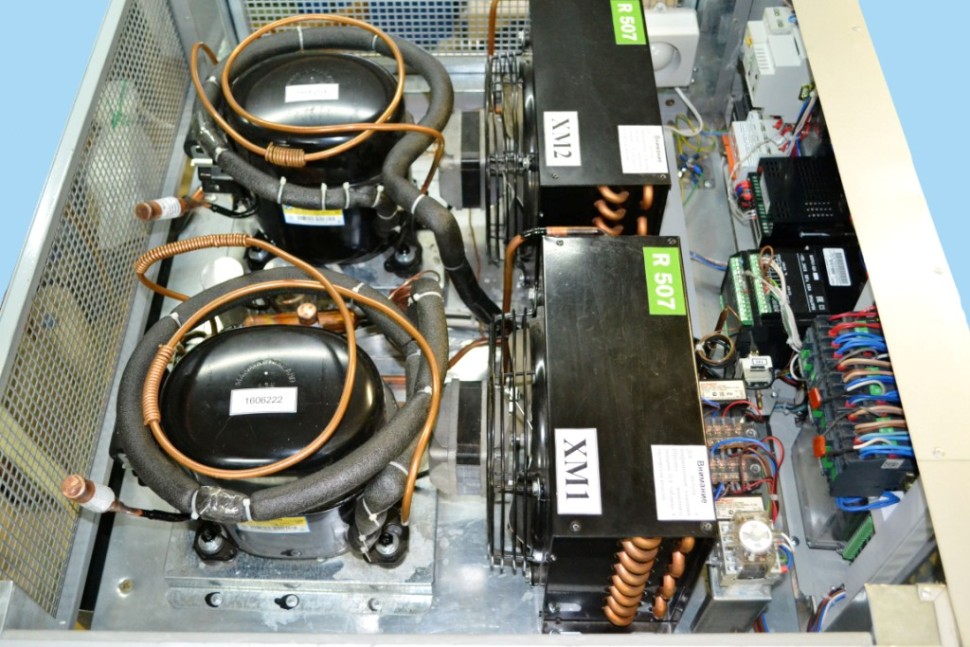

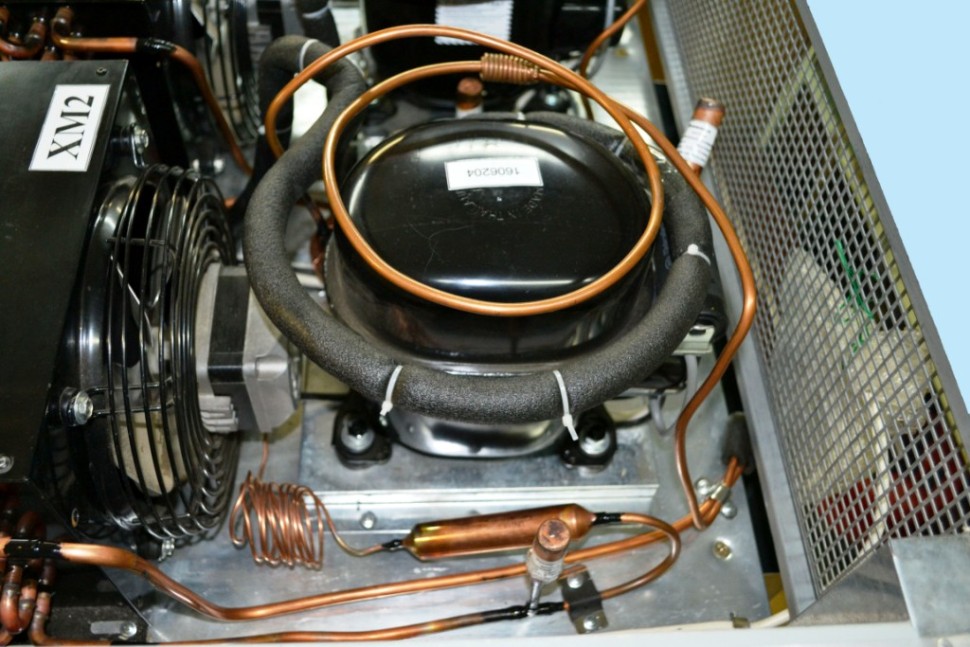

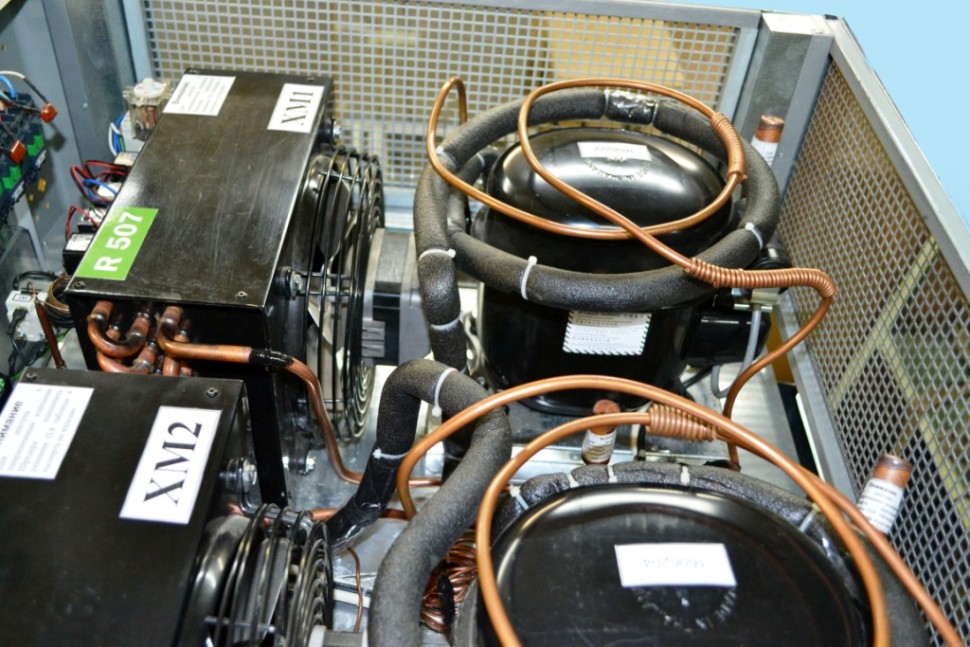

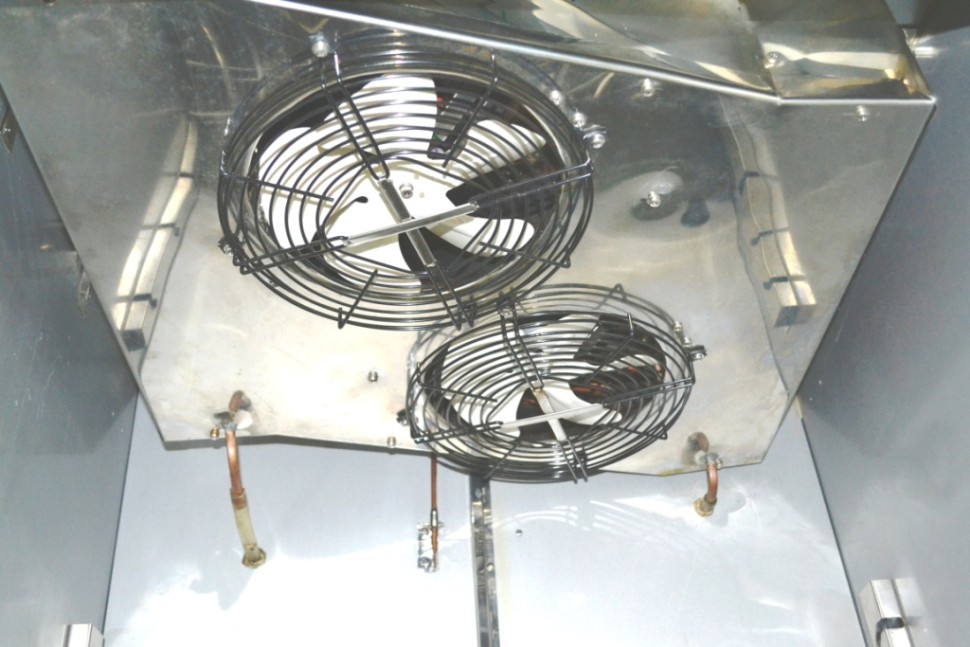

2. холодильная система камеры в современной версии состоит из комплекта 2-х гидравлически независимых холодильных машин, управляемых одним микропроцессорным контроллером по оригинальному алгоритму программы управления. Использование сдублированной холодильной машины позволило увеличить количество единовременно загружаемых в камеру образцов бетона до 24 шт. и максимально возможно увеличить производительность камеры, сократив до минимума общее время цикла замораживания за счёт быстрого достижения необходимой рабочей температуры воздуха - минус16°С.
Цикл проведения замораживания на примере определения морозостойкости образцов бетона распределён на 5 шагов исполнения программы:
1 шаг – быстрое охлаждение камеры с образцами до температуры начала замораживания минус 16ºС;
2-3-4 шаги – замораживание образцов при температурном диапазоне
минус (16÷20) ºС в течение 2.5 часов;
5 шаг – выгрузка образцов.
В целях оптимизации процесса замораживания работа холодильных машин управляется по программе контроллера и организована по следующему алгоритму:
1-2 шаги – работают обе машины в паре (№1+№2);
3 шаг – работает только машина №1;
4 шаг – работает только машина № 2;
Такой алгоритм работы позволяет достичь минимально возможного времени достижения необходимой температуры в камере после загрузки образцов, равномерного использования технического ресурса обеих холодильных машин и минимального расхода электроэнергии.
На нижеприведённой диаграмме работы камеры представлен алгоритм программы управления.
Диаграмма работы камеры на примере программы испытаний образцов бетона
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование Значение Внутренний объем, м3 0,70 Полезный объем, м3 0,60 Температура внутреннего объема, °С –18,0 ± 2,0
–17,5 ± 2,5Дискретность регулировки необходимой температуры, °С 0,1 Разрешающая способность индикации температуры на мониторе компьютера при комплектации камеры адаптером сети, °С 0,01 Разрешающая способность индикации температуры на дисплее измерителя-регулятора температуры, °С 1 Предел допустимой погрешности измерения температуры, % 0,5 Межповерочный интервал измерителя температуры, лет 2 Автоматическое регулирование температуры внутреннего объема В наличии Принудительная вентиляция охлаждаемого объёма В наличии Вес одновременно загружаемых образцов (для ячеистого бетона и кирпича показатель может отличаться в зависимости от водопоглощения), кг, не более:
Кирпич полнотелый/пустотелый
Бетон тяжелый/ячеистый
Раствор, керамическая плитка
70/50
150/30
60Загрузка камеры образцами кирпича не превышает 50 % ее полезного объема В наличии При расстановке образцов кирпича на полках горизонтальные и вертикальные зазоры между образцами составляют не менее 20 мм В наличии При расстановке образцов бетона на полках горизонтальные и вертикальные зазоры между образцами составляют не менее 50 мм В наличии Количество полок, шт. 5 Габаритные размеры, мм
Длина
Ширина
Высота
755
825
2050Внутренние размеры, мм
Длина
Ширина
Высота
630
720
1500Установленная мощность, кВт 1,4 Потребление электроэнергии за смену, кВт х ч 5,5 Допустимая температура окружающего воздуха при эксплуатации, °С от +12 до +28 Допустимая температура окружающей среды при хранении, °С от +5 до +40 Допустимая температура окружающей среды при транспортировке, °С от минус 25
до плюс 40Допустимая относительная влажность воздуха при хранении и транспортировке при условно чистой атмосфере, %, не более 95 Уровень звуковой мощности В соответствии с СН 2.2.4/2.1.8.562-96
Масса брутто/нетто, кг 195/155 Производитель Маяк
