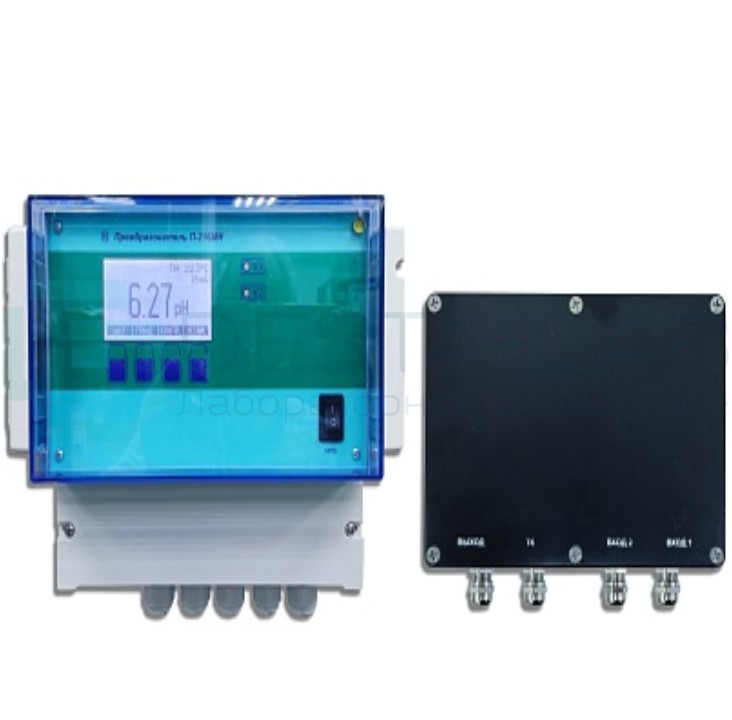

П-216.4МИ (c выносным усилителем)

Преобразователь используется в составе анализаторов, предназначенных для непрерывных потенциометрических измерений активности ионов водорода (pH), в технологических водных растворах и пульпах, а также в системах автоматического контроля и регулирования технологических процессов различных отраслей народного хозяйства.

• Преобразователь П-216.4МИ выполнен в эргономичном, современном корпусе настенного исполнения с гермовводами для подключения чувствительных элементов и исполнительных устройств.
• Преобразователь прост в эксплуатации, работает в диалоговом режиме с использованием подсказок оператору. Имеется оперативная самодиагностика и сигнализация о выходе измеряемой величины за пределы установленных допусков.
• Применение взаимозаменяемых термодатчиков позволяет не проводить настройку при их замене.
• Автоматическое распознавание любого из стандартных калибровочных растворов рН: 1,65; 4,01; 6,86; 9,18; 12,43 облегчает градуировку.
• При снижении (превышении) значений pH анализируемого раствора ниже (выше) установленных в преобразователе пределов срабатывает автоматическая сигнализация. При этом выдается звуковой сигнал и зажигается индикатор на лицевой панели преобразователя, а также замыкаются контакты реле.
• Предусмотрена возможность анализа и обработки данных на персональном компьютере с помощью программы "Analytics" для связи с ПК.
• Результаты настройки сохраняются в энергонезависимой памяти.
• Второй класс защиты по безопасности позволяет эксплуатировать преобразователь без защитного заземления.

Технические характеристики

Измеряемая величина	Единицы измерения	Диапазон измерений	Дискретность	Погрешность индикации
pH	-	-20,00..20,00	0,01	±0,02
Eh (ЭДС)	мВ	-3000..2000	1	±2
T	°С	-20..150	0,1	±0,5

Количество измерительных каналов	1
Наличие выносного входного усилителя	да
Возможность дифференциального включения электродной системы	да

Поддиапазоны анализаторов, соответствующие нормирующим значениям аналоговых выходных
	сигналов:
	в режиме pH:	нижний предел (начальное значение) поддиапазона,
		устанавливается в пределах от минус 1,00 (14,00) до
		14,00 (минус 1,00) рН с дискретностью 0,01 pH
		ширина поддиапазона, выбирается из ряда: 1,0; 1,5; 2,0;
		2,5; 5,0 pH
	в режиме мВ:	нижний предел (начальное значение) поддиапазона,
		устанавливается в пределах от минус 2999 (2000) до 2000
		(минус 2999) мВ с дискретностью 1 мВ
		ширина поддиапазона, выбирается из ряда: 100; 150; 200;
		250; 500; 750; 1000; 1500; 2000 мВ
	Предел допускаемого значения основной приведенной погрешности преобразователей по
	аналоговым выходным сигналам:
		±1,0% - в режиме рН при XN <= 5 рН,
		режиме mV при XN <=250 мВ
		±0,5 % - в режиме рН при XN > 5 рН и
		в режиме mV при XN > 250 мВ
	Выходные сигналы:	0..5 mA (Rн<2 кОм)
		4..20 mA (Rн<500Ом)
	цифровой	C2 (RS-232C)
	Температурная компенсация:
	ручная и автоматическая	-20..150°С
	Дисплей	графический ЖКИ
	Питание преобразователя	220 В или 36 В частотой 50 Гц
	Потребление	не более 7 В·А
	Габаритные размеры преобразователя	250 x 230 x 130 мм
	Габаритные размеры усилителя	75 х 150 х 60 мм
	Масса преобразователя	1,3 кг
	Масса усилителя	1,3 кг

Комплект поставки

Преобразователь П-216.4МИ

Кабели монтажные

Формуляр

Руководство по эксплуатации
